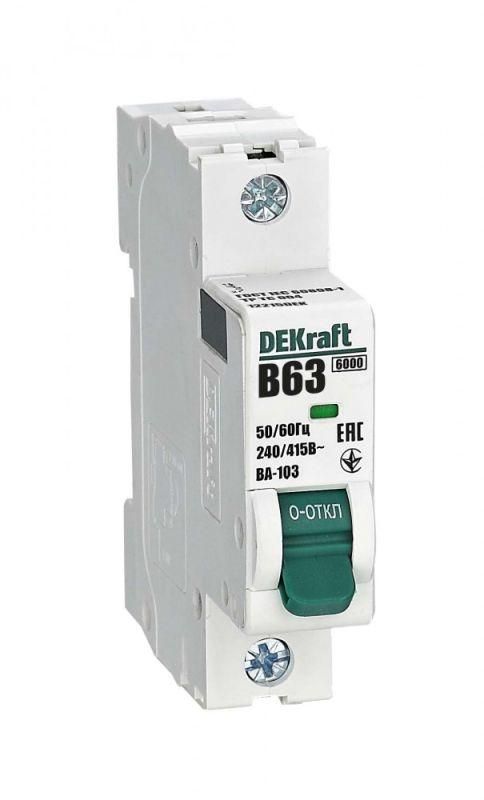

Автоматический выключатель ВА-103 1P 63А B 6кА новый - 12215DEK APC

Автоматический выключатель ВА-103 от DEKraft - однополюсный аппарат на 63 А с характеристикой B и отключающей способностью 6 кА, предназначенный для защиты цепей от перегрузок и коротких замыканий. Подходит для установки в распределительных щитах жилых и промышленных объектов, особенно там, где требуется надёжная вводная защита.

Назначение и область применения

ВА-103 используется для защиты однофазных электрических цепей переменного тока с частотой 50–60 Гц. Применяется в качестве вводного автомата в квартирных и домашних щитках, а также в малых промышленных установках - например, для питания станков, освещения, групп розеток. Характеристика B обеспечивает чувствительное срабатывание при умеренных перегрузках, что делает его подходящим для бытовых нагрузок с пусковыми токами (например, холодильники, насосы, светильники).

Технические характеристики

• Номинальный ток: 63 А
• Количество полюсов: 1 (однополюсный)
• Номинальное напряжение: 240 В
• Номинальная отключающая способность: 6 кА
• Характеристика срабатывания: B - срабатывает при токе 3–5 In
• Тип напряжения: AC (переменный ток)
• Номинальное напряжение изоляции (Ui): 500 В
• Степень защиты IP20 - защита от прикосновений к токоведущим частям, но не от воды и пыли
• Частота: 50 / 60 Гц
• Степень загрязнения: 2 - допустимо использование в помещениях с умеренной запылённостью
• Модульная ширина: 1 модуль (17,5 мм)
• Глубина монтажа: 78,5 мм
• Способ монтажа: на DIN-рейку 35 мм
• Возможна установка дополнительных аксессуаров: да (только слева)

Совместимость и монтаж

ВА-103 полностью совместим с корпусами и оболочками DEKraft и Systeme Electric. Монтаж осуществляется на стандартную DIN-рейку шириной 35 мм. Устройство занимает один модуль, что удобно для плотной компактной сборки щита. Для подключения используются зажимы сверху и снизу - провода до 25 мм2. Обратите внимание: дополнительные аксессуары (например, расцепители, сигнализаторы) можно устанавливать **только с левой стороны** - правая сторона заблокирована конструкцией.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для устройств класса IP20 и степени загрязнения 2. Напряжение изоляции 500 В гарантирует безопасную работу при сетевых колебаниях. Отключающая способность 6 кА позволяет выдерживать типичные КЗ в жилых и коммерческих сетях. Соответствие стандартам IEC 60947-2 подтверждено испытаниями производителя.

Преимущества

• Усиленный корпус с 5 монолитными заклёпками - повышенная механическая прочность и долговечность
• Индикатор состояния контактов через окошко - видно даже при закрытом щите, без необходимости открывать крышку
• Боковые каналы охлаждения - снижают нагрев при длительной работе на пределе тока, увеличивая срок службы
• Поддержка дополнительных аксессуаров - гибкость в настройке функций (например, добавление UVR, SHU)
• Полную совместимость с системами DEKraft и Systeme Electric - легко заменить старый автомат без переделки щита

Ограничения применения

• Не предназначен для постоянной работы при температуре выше +40 C - при более высоких значениях возможна деградация характеристик
• IP20 не защищает от влаги - нельзя устанавливать во влажных помещениях, на улице или в неотапливаемых шкафах
• Работает только с переменным током - не подходит для DC-сетей
• Не имеет встроенного дифференциального тока - для защиты от утечек нужен отдельный УЗО
• Дополнительные аксессуары доступны только слева - невозможно установить два элемента справа

Примеры использования

• Главный входной автомат в квартире или частном доме на 63 А
• Защита группы розеток в офисе или мастерской
• Щитовая защита для оборудования с пусковыми токами: насосы, компрессоры, сварочные аппараты
• Замена устаревших автоматов в существующих щитах DEKRAFT или Systeme Electric

Практические советы

• При выборе автомата проверьте посадочный диаметр проводов - максимальное сечение 25 мм2
• Если планируете установить УЗО, помните: ВА-103 сам по себе не защищает от утечек - используйте его в паре с дифавтоматом или отдельным УЗО
• Для помещений с высокой температурой (например, котельные) рассмотрите модели с лучшим теплоотводом или с пониженным номиналом
• При замене старого автомата - убедитесь, что глубина монтажа (78,5 мм) не будет мешать другим устройствам внутри щита
• Используйте индикатор состояния контактов для диагностики: если он не виден - контакт мог сгореть, даже если рычаг в положении “ON”
