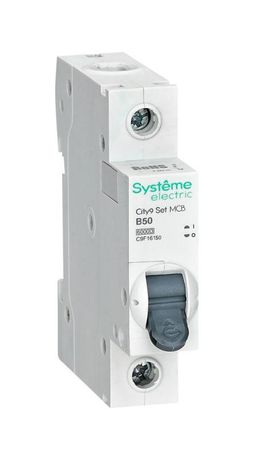

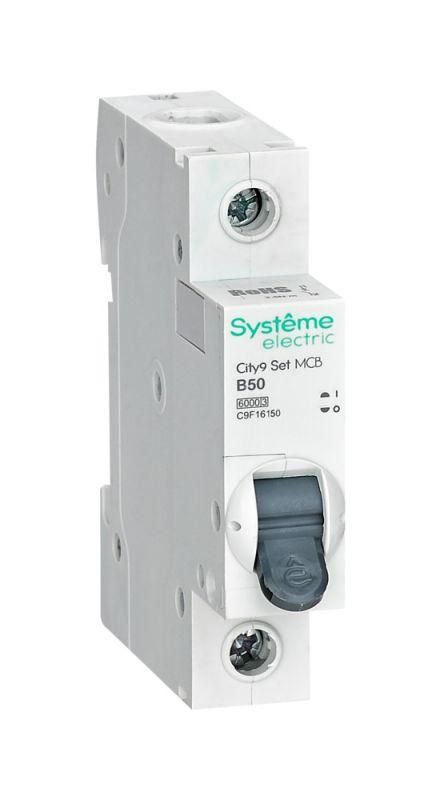

Выключатель автоматический однополюсный 50A B 6kA City9 | C9F16150 |Systeme Electric APC

Автоматический выключатель City9 Set от Systeme Electric (артикул c9f16150) предназначен для защиты бытовых и промышленных цепей на 230 В от перегрузок и коротких замыканий. Выбор модели с номиналом 50 А и характеристикой B делает её подходящей для нагрузок с умеренным пуском - например, освещения, розеточных групп и маломощного оборудования.

Назначение и область применения

Этот однополюсный автомат защищает однофазные электрические сети напряжением до 230 В переменного тока. Он срабатывает при длительной перегрузке и внезапном скачке тока - например, при КЗ. Подходит для установки в распределительных щитках жилых домов, офисов, мастерских и на объектах с небольшими потребителями энергии. Часто используется для защиты групп розеток, светильников и бытовых приборов мощностью до 11–12 кВт.

Технические характеристики

• Номинальный ток: 50 А - максимальный постоянный ток, который выдерживает устройство без срабатывания
• Количество полюсов: 1 - управляет одной фазой
• Номинальная отключающая способность: 6 кА - способность безопасно прервать ток короткого замыкания до 6000 А
• Характеристика срабатывания: B - реагирует на перегрузки при токах 3–5 × I_n, подходит для бытовых нагрузок без высоких пусковых токов
• Номинальное напряжение изоляции: 440 В - гарантирует безопасную работу при колебаниях напряжения
• Работает при частоте 50/60 Гц - совместим со всеми стандартными сетями
• Степень защиты IP20 - предотвращает случайный контакт с токоведущими частями, но не защищает от воды и пыли
• Ширина: 1 модуль - занимает один стандартный слот на DIN-рейке
• Глубина монтажа: 45 мм - требует минимального свободного пространства внутри шита
• Поперечное сечение провода: 1–25 мм2 - позволяет подключить медные кабели от 1 до 25 квадратных миллиметров
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги, снижая тепловую нагрузку на сеть
• Момент затяжки клемм: 2,5 Нм - рекомендованное усилие для надёжного контакта
• Тип напряжения: AC - работает только с переменным током
• Степень загрязнения: 2 - допустимо использование в помещениях с обычным уровнем запыления

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку шириной 35 мм. Для установки достаточно вставить выключатель сверху и зафиксировать защёлкой. Ширина в 1 модуль позволяет легко размещать его рядом с другими автоматами, УЗО или реле. Монтаж возможен в любых щитах с достаточным внутренним объёмом - глубина 45 мм не требует крупных корпусов. Клеммы рассчитаны на медные провода сечением 1–25 мм2; многожильные кабели необходимо зажимать с помощью наконечников. Не используйте алюминиевые провода - они не соответствуют требованиям безопасности этого устройства.

Безопасность и стандарты

Автомат City9 Set соответствует нормам RoHS 2.0 - не содержит опасных веществ, таких как свинец или кадмий. Корпус выполнен из ударопрочного самозатухающего пластика, что снижает риск возгорания. Механизм мгновенной коммутации минимизирует время горения дуги при отключении. Клеммы спроектированы так, чтобы исключить доступ к токоведущим частям даже при неплотно затянутом проводе. Гарантия производителя - 3 года (36 месяцев).

Преимущества

• Механизм мгновенной коммутации - снижает риск повреждения контактов и увеличивает срок службы
• Безопасные клеммы - предотвращают выпадение проводов и случайный контакт с токоведущими элементами
• Монолитная лицевая панель - прочнее, чем сборные корпуса, меньше подвержена деформациям
• 6 металлических заклёпок - обеспечивают повышенную механическую жесткость и долговечность
• Соответствие RoHS 2.0 - экологичный материал, безопасный для человека и окружающей среды
• Фиксированный момент затяжки 2,5 Нм - уменьшает вероятность перетяга или недотяга клемм

Ограничения применения

Не применяйте этот автомат в цепях постоянного тока - он рассчитан только на переменный ток (AC). Не используйте в условиях повышенной влажности, пыли или на улице - степень защиты IP20 не обеспечивает герметичность. Не подходит для защиты двигателей, компрессоров или другого оборудования с высокими пусковыми токами - для них нужна характеристика C или D. Также не рекомендуется использовать в системах с частыми аварийными отключениями - это сокращает ресурс механизма.

Примеры использования

• Защита группы розеток в кухне или ванной комнате
• Подключение осветительных цепей в квартире или офисе
• Щитовая защита для бойлеров, стиральных машин, микроволновок
• Распределительный щит на даче или в гараже с небольшим числом потребителей

Практические советы

• Перед установкой проверьте сечение кабеля - если провод больше 25 мм2, используйте наконечник или выберите другой автомат
• Затягивайте клеммы именно на 2,5 Нм - слишком сильное усилие повредит пластик, слабое - вызовет нагрев и окисление
• Избегайте установки рядом с источниками тепла - температурные перепады влияют на точность срабатывания
• При замене старого автомата убедитесь, что новый имеет ту же характеристику B и аналогичную отключающую способность (6 кА)
• Обратите внимание на маркировку: City9 Set - серия, Systeme Electric - бренд, c9f16150 - артикул. Это важно при заказе запасных частей
