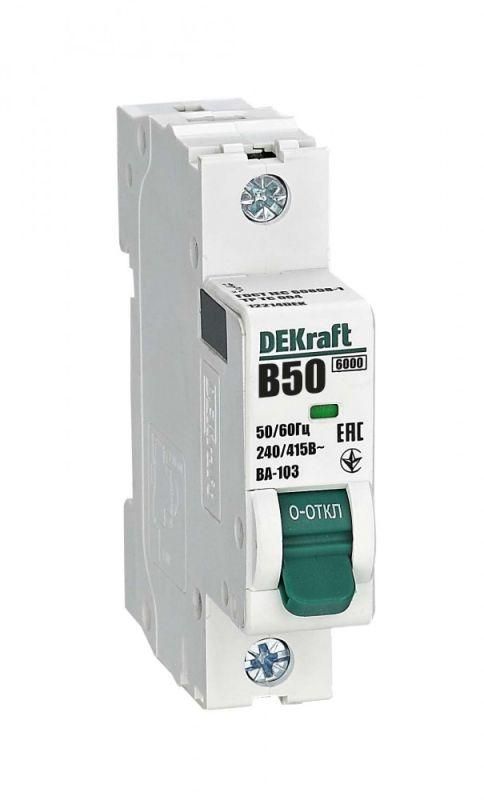

Автоматический выключатель ВА-103 1P 50А B 6кА новый - 12214DEK APC

Автоматический выключатель ВА-103 от DEKraft - однополюсный аппарат на 50 А с характеристикой B и отключающей способностью 6 кА, предназначенный для защиты цепей от перегрузок и коротких замыканий. Подходит для установки в распределительных щитах жилых и промышленных объектов, особенно там, где требуется надёжная вводная защита.

Назначение и область применения

Выключатель ВА-103 используется для защиты однофазных электрических цепей переменного тока с частотой 50–60 Гц. Его характеристика срабатывания B делает его подходящим для нагрузок с умеренным пусковым током - например, освещение, бытовые приборы, маломощные насосы и оборудование с активной нагрузкой. Номинальная отключающая способность 6 кА позволяет применять устройство в качестве вводного автомата в зданиях с типичными уровнями КЗ. Установка возможна в щитах с DIN-рейкой, в том числе в корпусах DEKraft и Systeme Electric.

Технические характеристики

• Номинальный ток: 50 А
• Количество полюсов: 1
• Номинальное напряжение: 240 В
• Номинальное напряжение изоляции (Ui): 500 В
• Номинальная отключающая способность: 6 кА
• Характеристика срабатывания: B - срабатывает при токе 3–5 In
• Тип тока: переменный (AC)
• Частота: 50 / 60 Гц
• Степень защиты: IP20 - защита от доступа пальцев, но не от воды и пыли
• Степень загрязнения: 2 - допустимо использование в помещениях с обычным уровнем запыления
• Монтаж: на DIN-рейку, занимает 1 модуль (17,5 мм шириной)
• Глубина монтажа: 78,5 мм - требует достаточного внутреннего объёма шкафа
• Возможна установка дополнительных аксессуаров слева

Совместимость и монтаж

Выключатель ВА-103 полностью совместим с корпусами и оболочками DEKraft и Systeme Electric. Монтаж осуществляется на стандартную DIN-рейку типа TS35. Для правильной установки необходимо обеспечить свободное пространство глубиной не менее 78,5 мм за рейкой. Устройство фиксируется механически - никаких болтов или креплений не требуется. Дополнительные аксессуары (например, расцепители, сигнализаторы состояния) можно устанавливать только с левой стороны аппарата.

Безопасность и стандарты

Изделие соответствует требованиям международных норм для автоматических выключателей. IP20 обеспечивает базовую защиту от случайного прикосновения к токоведущим частям, но не предназначен для установки во влажных или пыльных местах без дополнительной защиты. Степень загрязнения 2 указывает на рекомендованное использование внутри помещений с контролируемой средой - например, квартир, офисов, производственных участков без агрессивных выбросов.

Преимущества

• Увеличенная прочность корпуса благодаря 5 монолитным заклёпкам - снижает риск деформации при механическом воздействии
• Индикатор состояния контактов через окошко - наглядно показывает, открыт или закрыт контакт, даже если рукоятка находится в промежуточном положении
• Боковые каналы охлаждения - обеспечивают стабильную работу при повышенных температурах окружающей среды до +40 C
• Поддержка установки аксессуаров слева - даёт гибкость в настройке функционала (например, добавление UVR, SHU, AUX)
• Полная совместимость с системами DEKraft и Systeme Electric - упрощает сборку и замену в существующих щитах

Ограничения применения

• Не применяется в сетях постоянного тока - только для переменного (AC)
• IP20 исключает установку на улице, в сырых помещениях, вентиляционных каналах или в условиях высокой запылённости
• Характеристика B не подходит для мощных двигателей, сварочных аппаратов или оборудования с высокими пусковыми токами - для них нужна характеристика C или D
• Работает только при температуре до +40 C; при более высоких значениях требуется принудительное охлаждение или снижение нагрузки
• Не имеет встроенного дифференциального тока - для защиты от утечек требуется отдельный УЗО

Примеры использования

• Вводной автомат в квартире или частном доме для защиты всей группы освещения и розеток
• Защита линий питания для холодильника, стиральной машины, бойлера
• Щитовая защита в небольших мастерских, где используются электроинструменты с активной нагрузкой
• Распределительный щит в административном здании для групповой защиты светильников и компьютеров

Практические советы

• Перед установкой проверьте соответствие номинального тока нагрузки - 50 А не следует использовать для цепей с постоянной нагрузкой выше 40 А (рекомендуется 80% от номинала)
• При использовании в щите с ограниченной глубиной учтите, что ВА-103 требует минимум 78,5 мм свободного пространства за DIN-рейкой
• Если планируете добавлять аксессуары - заранее определитесь с их типом и расположением, так как слева доступен только один слот
• Индикатор состояния работает независимо от положения рукоятки - это удобно при диагностике, но не заменяет тестирование мультиметром
• Для долговечной работы избегайте установки рядом с источниками тепла - даже с охлаждающими каналами перегрев снижает срок службы
