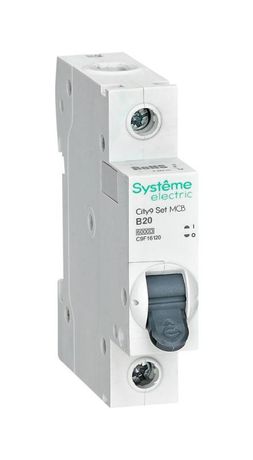

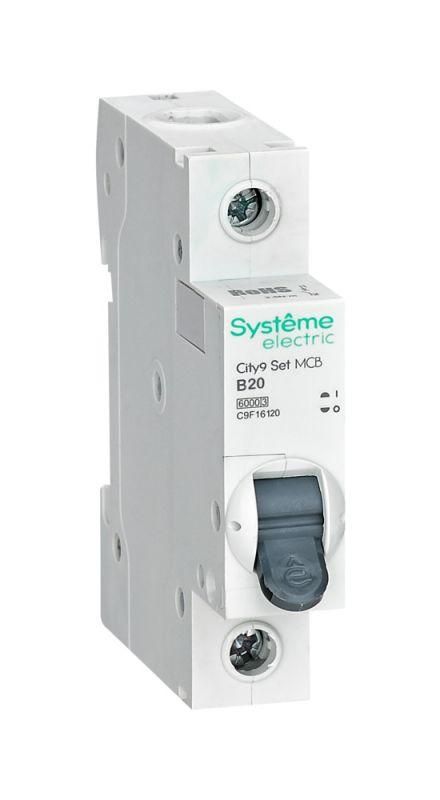

Выключатель автоматический однополюсный 20A B 6kA City9 | C9F16120 |Systeme Electric APC

Автоматический выключатель City9 Set от Systeme Electric (артикул c9f16120) предназначен для защиты бытовых и легкопромышленных электросетей на 230 В от перегрузок и коротких замыканий. Выбор модели с характеристикой B и номиналом 20 А делает её оптимальной для освещения, розеточных групп и маломощного оборудования.

Назначение и область применения

City9 Set - однополюсный автоматический выключатель, который защищает цепи от сверхтоков: длительных перегрузок и внезапных КЗ. Подходит для установки в распределительных щитках жилых домов, офисов, магазинов и мастерских. Часто используется для защиты групп розеток, светильников и бытовых приборов мощностью до 4,6 кВт.

Технические характеристики

• Номинальный ток: 20 А - максимальный постоянный ток, который выдерживает устройство без срабатывания
• Номинальное напряжение: 220 В (рабочее), 440 В (изоляционное) - безопасный предел для изоляции внутренних компонентов
• Номинальная отключающая способность: 6 кА - максимальный ток КЗ, который выключатель может безопасно прервать
• Характеристика срабатывания: B - реагирует на перегрузки при токах 3–5 × Iн, подходит для нагрузок с невысокими пусковыми токами (освещение, бытовая техника)
• Количество полюсов: 1 - управляет одной фазой сети
• Частота: 50/60 Гц - совместим с сетями России и Европы
• Степень защиты IP20 - защита от прикосновений пальцами и крупными предметами, но не от пыли и воды
• Ширина: 1 модуль - занимает один стандартный слот на DIN-рейке
• Глубина монтажа: 45 мм - требует минимального свободного пространства внутри шкафа
• Поперечное сечение провода: 1–25 мм2 - позволяет подключить медные жилы от тонких до толстых
• Момент затяжки клемм: 2,5 Нм - рекомендованное усилие для надёжного контакта без повреждения
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги при КЗ, снижая риск повреждения проводки
• Степень загрязнения: 2 - рассчитан на работу в помещениях с умеренным уровнем пыли и влаги

Совместимость и монтаж

City9 Set монтируется на стандартную DIN-рейку шириной 35 мм. Установка происходит путём защёлкивания - никаких болтов или инструментов не требуется. Для подключения используйте провода сечением 1–25 мм2. Клеммы расположены сверху и снизу, что удобно при вертикальном монтаже. Максимальный момент затяжки - 2,5 Нм; превышение может повредить пластиковые элементы клемм. Устройство совместимо со всеми другими модулями серии City9 Set и системой City9 Systeme Electric.

Безопасность и стандарты

Выключатель соответствует требованиям стандарта EN 60898-1 и нормативам RoHS 2.0 - не содержит опасных веществ, таких как свинец или кадмий. Корпус выполнен из ударопрочного самозатухающего пластика, обеспечивающего пожаробезопасность. Механизм мгновенной коммутации минимизирует время возникновения дуги при отключении. Безопасные клеммы имеют защитные бортики, исключающие случайное попадание оголённых жил в зону между контактами.

Преимущества

• Механизм мгновенной коммутации - снижает нагрев и износ контактов при частых срабатываниях
• Безопасные клеммы - предотвращают короткие замыкания из-за некорректного подключения
• Монолитная лицевая панель - прочнее, чем сборные корпуса, не трескается при механическом воздействии
• 6 металлических заклёпок - увеличивают жесткость конструкции и долговечность
• Гарантия 3 года - подтверждает качество производства и материалы

Ограничения применения

City9 Set не предназначен для работы в условиях повышенной влажности, пыли или на улице - степень защиты IP20 не обеспечивает герметичность. Не применяйте в промышленных цепях с высокими пусковыми токами (например, мощные двигатели), так как характеристика B слишком чувствительна. Также не подходит для многополосных схем - для этого нужны двух- или трёхполюсные автоматы. Не допускается использование в сетях постоянного тока (DC).

Примеры использования

• Защита группы розеток в кухне или комнате
• Отключение осветительных цепей в квартире
• Щитовая защита для холодильника, микроволновки, стиральной машины
• Распределительный щит в небольшом офисе или магазине
• Узлы управления в бытовых насосах и вентиляторах

Практические советы

• Перед установкой проверьте соответствие сечения провода - не менее 1,5 мм2 для розеток, 2,5 мм2 для мощных приборов
• Не затягивайте клеммы больше 2,5 Нм - используйте крутящий момент с указателем или обычную отвертку без усилия
• При замене автомата убедитесь, что новый имеет ту же характеристику (B) и номинал (20 А)
• Избегайте установки рядом с источниками тепла - температурные колебания влияют на точность срабатывания
• Для щитов с ограниченным пространством учтите глубину монтажа - 45 мм - и выбирайте подходящую модель шкафа
