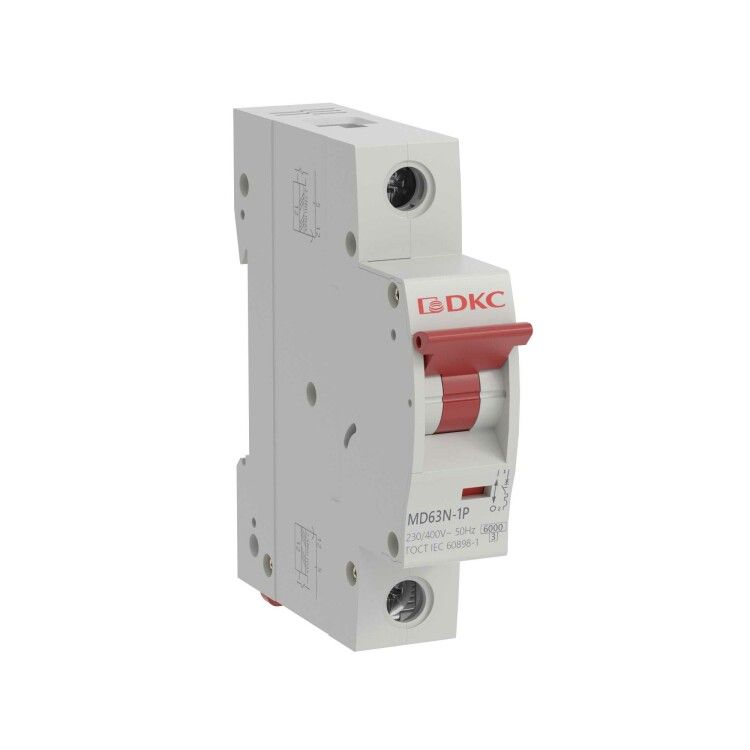

Выключатель автоматический однополюсный YON max MD63N 1п 20A B 6kA | MD63N-1PB20 DKC ДКС

Автоматический выключатель модульный однополюсный 20А B 6кА MD63N - устройство для защиты электропроводки от перегрузок и коротких замыканий в бытовых и общественных сетях 230 В. Произведён в серии YON max бренда DKC, соответствует требованиям к надёжности и безопасности для установки в распределительных щитах.

Назначение и область применения

Автоматический выключатель модульный однополюсный 20А B 6кА MD63N защищает однофазные цепи переменного тока частотой 50 Гц. Он срабатывает при длительной перегрузке или внезапном коротком замыкании, предотвращая перегрев проводов и возгорание. Подходит для установки в жилых домах, квартирах, офисах, магазинах, школах и других зданиях с типовой электросетью 230 В. Особенно эффективен там, где нагрузка имеет умеренно индуктивный характер - например, освещение, розеточные группы, бытовые приборы.

Технические характеристики

• Номинальный ток: 20 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания
• Номинальное напряжение: 230 В - рабочее напряжение сети, для которой предназначен
• Характеристика срабатывания: B - отключение происходит при токе 3–5 кратном от номинала; подходит для слаботочных и смешанных нагрузок (например, светильники, зарядные устройства)
• Номинальная отключающая способность: 6 кА - максимальный ток КЗ, который выключатель может безопасно прервать
• Количество полюсов: 1 - управляет одной фазой, нейтраль коммутируется дополнительно
• Способ монтажа: DIN-рейка - устанавливается на стандартную рейку шириной 35 мм
• Модульная ширина: 1 модуль - занимает 17,5 мм по ширине, позволяет экономить место в щите
• Номинальное напряжение изоляции: 500 В - гарантирует безопасную работу при скачках до этого значения
• Номинальное импульсное выдерживаемое напряжение: 4 кВ - устойчивость к кратковременным высоковольтным импульсам (например, от грозы)
• Степень защиты IP20 - защита от прикосновений пальцами и крупными предметами, но не от пыли и воды
• Рабочий диапазон температур: -25...+40 C - можно использовать в неотапливаемых помещениях, но не на улице
• Класс токоограничения: 3 - быстрое отключение при КЗ, снижающее тепловую нагрузку на провода
• Категория перенапряжения: IV - рассчитан на использование в местах подключения к основному вводу (первичная защита)
• Степень загрязнения: 3 - допускает наличие проводящей пыли и временного конденсата
• С коммутируемым нейтральным проводником: да - может разрывать и нейтраль, что важно для некоторых схем управления

Совместимость и монтаж

Автоматический выключатель модульный однополюсный 20А B 6кА MD63N совместим со всеми стандартными DIN-рейками 35 мм, используемыми в распределительных щитах. Установка выполняется путём защёлкивания на рейку - никаких болтов или инструментов не требуется. Для подключения используются винтовые зажимы: входные и выходные клеммы расположены сверху и снизу. Сечение проводов - до 2,5 мм2 (медный). Обязательно соблюдать полярность при подключении, если схема требует коммутации нейтрали. Нельзя использовать с токами выше 20 А - это вызовет ложные срабатывания или повреждение контактов.

Безопасность и стандарты

Устройство соответствует международным нормам IEC/EN 60898-1 для автоматических выключателей для бытовых и аналогичных применений. Класс токоограничения 3 и категория перенапряжения IV обеспечивают повышенную безопасность при аварийных режимах. Серия YON max прошла испытания на долговечность и термическую стойкость. Компоненты выполнены из самозатухающих материалов, исключающих распространение пламени.

Преимущества

• Высокая отключающая способность (6 кА) обеспечивает надёжную защиту даже при серьёзных КЗ
• Характеристика B оптимальна для современной бытовой техники с электроникой
• Коммутация нейтрали позволяет применять в системах с требованием полного разрыва цепи
• Малый форм-фактор (1 модуль) удобен для плотной компоновки щита
• Поддержка работы при низких температурах (-25 C) делает его пригодным для холодных помещений
• Совместимость с другими изделиями серии YON max - легко заменить или расширить систему

Ограничения применения

• Не предназначена для трёхфазных сетей - нужен трёхполюсный вариант
• IP20 не защищает от влаги и пыли - нельзя устанавливать вне закрытых щитов, на улице или во влажных помещениях (ванная, баня)
• Не рекомендован для мощных двигателей, нагревателей или сварочных аппаратов - для них нужна характеристика C или D
• Не работает при напряжении ниже 180 В или выше 250 В - возможны некорректные срабатывания
• Не следует использовать в качестве главного рубильника - он не предназначен для частого ручного включения/выключения

Примеры использования

• Защита розеточной группы в спальне или детской комнате
• Обеспечение безопасности осветительной цепи в коридоре или на лестнице
• Щитовая защита в коттедже для групп розеток и точечного освещения
• Функциональный элемент в щите торгового центра для питания магазинных витрин
• Замена старого автомата в этажном щите многоквартирного дома

Практические советы

• Выбирая автомат, проверьте, чтобы номинальный ток нагрузки был не более 80 % от 20 А - то есть около 16 А - для комфортной работы без ложных срабатываний
• Используйте только медные провода сечением 1,5–2,5 мм2 - алюминий несовместим
• При сборке щита следите, чтобы все автоматы были правильно зафиксированы на DIN-рейке - не должно быть люфта
• Если в щите много устройств, убедитесь, что суммарная ширина не превышает доступное пространство - один MD63N занимает 17,5 мм
• Для увеличенной функциональности можно добавить дифференциальный автомат или УЗО после него - этот выключатель не является УЗО
• При замене всегда отключайте питание - даже при выключенном положении контакт может находиться под напряжением
