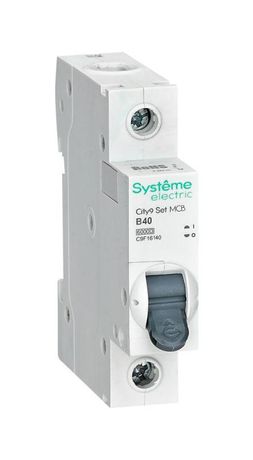

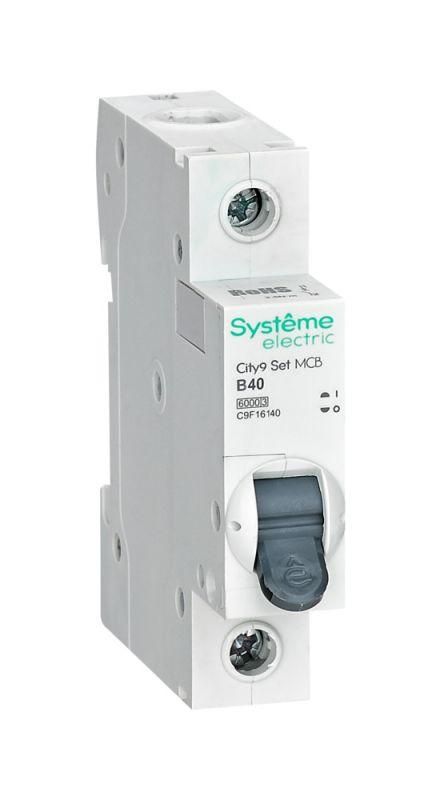

Выключатель автоматический однополюсный 40A B 6kA City9 | C9F16140 |Systeme Electric APC

Автоматический выключатель City9 Set от Systeme Electric (артикул c9f16140) предназначен для защиты бытовых и промышленных цепей на 230 В от перегрузок и коротких замыканий. Однополюсный, на 40 А, с характеристикой B и отключающей способностью 6 кА, он устанавливается на DIN-рейку и подходит для частного жилья, офисов и малых производственных объектов.

Назначение и область применения

Выключатель City9 Set используется для защиты однофазных электрических цепей с напряжением до 230 В переменного тока. Он защищает проводку и оборудование от повреждений при длительной перегрузке или внезапном коротком замыкании. Подходит для установки в распределительных щитках квартир, домов, магазинов, мастерских и других помещений с аналогичными нагрузками.

Технические характеристики

• Номинальный ток: 40 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания
• Количество полюсов: 1 - управляет одной фазой сети
• Номинальная отключающая способность: 6 кА - способность безопасно прервать ток короткого замыкания до 6000 А
• Характеристика срабатывания: B - срабатывает при токе 3–5 крат от номинала; оптимальна для освещения, бытовой техники и электроники
• Номинальное напряжение изоляции: 440 В - гарантирует надёжную изоляцию даже при кратковременных скачках напряжения
• Работает при частоте 50/60 Гц - совместим со всеми стандартными сетями
• Ширина: 1 модуль - занимает минимальное место на DIN-рейке
• Глубина монтажа: 45 мм - требует достаточного места внутри шкафа
• Степень защиты IP20 - защищён от прикосновения пальцами и крупным мусором, но не от воды и пыли
• Поперечное сечение провода: 1–25 мм2 - позволяет подключить медные кабели от 1 до 25 квадратных миллиметров
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги, снижая тепловую нагрузку на сеть
• Момент затяжки клемм: 2,5 Нм - необходимо соблюдать при монтаже для надёжного контакта
• Гарантия: 3 года (36 месяцев)

Совместимость и монтаж

Выключатель City9 Set монтируется на стандартную DIN-рейку шириной 35 мм. Для установки требуется свободное пространство глубиной не менее 45 мм. Клеммы рассчитаны на одножильные и многожильные медные провода сечением 1–25 мм2. Максимальный момент затяжки - 2,5 Нм: перетягивать нельзя, чтобы не повредить контактную группу. Выключатель совместим с другими устройствами серии City9 SET и большинством стандартных щитов европейского формата.

Безопасность и стандарты

• Соответствует требованиям RoHS 2.0 - не содержит опасных веществ, допущен для продажи в ЕС
• Класс токоограничения 3 соответствует EN 60898-1 - гарантировано быстрое отключение при аварии
• Изоляция рассчитана на 440 В - обеспечивает безопасность при колебаниях напряжения
• Безопасные клеммы предотвращают случайное попадание проводов в зону между контактами

Преимущества

• Механизм мгновенной коммутации - обеспечивает быстрое и чёткое отключение, минимизируя риск возгорания
• Монолитная лицевая панель - прочный корпус, устойчивый к механическим воздействиям и деформациям
• 6 металлических заклёпок - усиливают конструкцию и увеличивают долговечность
• Удобные клеммы - позволяют легко и безопасно подключать провода без риска повреждения изоляции
• Длительная гарантия - 3 года подтверждают надёжность производства

Ограничения применения

• Не предназначена для работы в условиях повышенной влажности, пыли или на улице - степень защиты IP20 не обеспечивает герметичность
• Не подходит для трёхфазных систем - только для однофазных цепей 230 В
• Не рекомендован для мощных двигателей или оборудования с высокими пусковыми токами - характеристика B может давать ложные срабатывания
• Требуется точное соблюдение момента затяжки клемм - недостаточно или слишком сильное затягивание снижает надёжность контакта

Примеры использования

• Защита группы розеток в квартире с нагрузкой до 9 кВт
• Отключение световой группы в офисе или магазине
• Щитовая защита для бойлеров, стиральных машин, духовых шкафов
• Электрооборудование в небольших мастерских с типичной нагрузкой до 40 А

Практические советы

• Перед установкой проверьте сечение кабеля - используйте провода 1–25 мм2, не более и не меньше
• Затягивайте клеммы именно на 2,5 Нм - используйте крутящий ключ с ограничителем
• Не устанавливайте рядом с источниками тепла или влаги - IP20 не защищает от внешней среды
• При проектировании щита учтите, что один модуль = 17,5 мм ширины - City9 Set займёт ровно одну ячейку
• Для цепей с высокими пусковыми токами (например, компрессоры) лучше выбрать характеристику C - здесь она B, поэтому возможны ложные отключения
