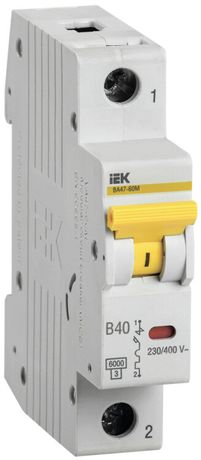

Выключатель автоматический однополюсный ВА47-60M 1Р 40А 6кА B KARAT | MVA31-1-040-B IEK

Автоматический выключатель ВА47-60M от IEK - однополюсное устройство на 40 А с отключающей способностью 6 кА и характеристикой срабатывания B, предназначенное для защиты бытовых и распределительных электросетей. Монтируется на DIN-рейку, совместим с щитками квартир и этажными распределительными узлами.

Назначение и область применения

Выключатель ВА47-60M защищает электрические цепи от перегрузок и коротких замыканий. Он обеспечивает автоматическое отключение питания при возникновении опасных токов, предотвращая повреждение проводки и оборудования. Также позволяет вручную включать и отключать нагрузку - например, при обслуживании или аварийной ситуации.

Подходит для установки в групповые щитки жилых домов, квартирах, офисах и административных зданиях. Часто используется для защиты освещения, розеточных групп и маломощных приборов.

Технические характеристики

• Номинальный ток: 40 А - максимальный постоянный ток, который выключатель может коммутировать без перегрева
• Номинальное напряжение: 230 В - рассчитан на работу в сетях переменного тока 220–240 В
• Номинальная отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до 6000 А
• Характеристика срабатывания: B - реагирует на перегрузки и КЗ при токах 3–5 крат от номинала; оптимален для бытовых нагрузок с невысокими пусковыми токами (например, светильники, зарядные устройства)
• Количество полюсов: 1 - управляет одной фазой сети
• Модульная ширина: 1 модуль - занимает 18 мм по ширине на DIN-рейке
• Частота: 50 Гц - предназначено для стандартных сетей России и стран СНГ
• Класс токоограничения: 3 - высокая скорость отключения, снижающая тепловую энергию при КЗ
• Тип напряжения: AC/DC - работает как в переменном, так и в постоянном токе (при соблюдении допустимых значений)
• Степень защиты IP20 - защищен от доступа пальцев и предметов более 12 мм, но не герметичен; требует установки внутри закрытого щита
• Глубина монтажа: 71 мм - необходимый свободный объем за щитком для правильной установки
• Гарантийный срок: 120 месяцев (10 лет) - длительный срок службы при соблюдении условий эксплуатации

Совместимость и монтаж

Выключатель ВА47-60M монтируется на стандартную DIN-рейку типа TS35. Устанавливается в любые щитки с достаточным внутренним пространством - глубина монтажа составляет 71 мм, поэтому важно проверить, чтобы задняя стенка щитка не препятствовала полному введению корпуса.

Работает в паре с другими модульными устройствами IEK KARAT: счетчиками, УЗО, реле напряжения. Для удобства сборки рекомендуется использовать перемычки между контактами, соответствующие классу тока 40 А.

Безопасность и стандарты

Выключатель ВА47-60M соответствует требованиям ГОСТ Р 50345 и IEC 60898-1. Класс токоограничения 3 обеспечивает повышенную безопасность при КЗ - энергия, проходящая через контакты, значительно ниже, чем у менее совершенных устройств. Это снижает риск возгорания и повреждения соседних элементов в щите.

Преимущества

• Высокая надежность благодаря исполнению серии KARAT - проверенная технология IEK
• Длительный гарантийный срок - 10 лет, что говорит о качестве материалов и сборки
• Компактный размер (1 модуль) - экономит место в щитке
• Четкая механика включения/выключения - легко отличить состояние (включен/отключен) даже в темноте
• Поддержка DC - можно применять в системах с постоянным током (например, солнечные установки с низким напряжением)

Ограничения применения

• Не подходит для защиты мощных двигателей, насосов, компрессоров - из-за характера срабатывания B требуется устройство с характеристикой C или D
• IP20 не обеспечивает защиту от влаги - нельзя устанавливать вне помещений или во влажных зонах (ванная, баня, подвал без гидроизоляции)
• Не предназначен для частого ручного включения/отключения - не является рубильником; для таких задач используйте отдельные коммутационные аппараты
• При использовании в цепях с постоянным током (DC) необходимо уменьшать рабочий ток - см. документацию IEK для допустимых значений

Примеры использования

• Защита группы розеток в спальной комнате
• Отключение освещения в коридоре или на лестнице
• Щиток на этаже многоквартирного дома - один ВА47-60M на каждую квартиру
• Распределительный щит офисного помещения для группового отключения
• Система фотоэлектрических панелей с контроллером (при работе на постоянном токе до допустимых значений)

Практические советы

• Перед установкой проверьте, что расчетный ток нагрузки не превышает 40 А - лучше оставлять запас 15–20%
• При сборке щитка следите за плотностью соединений: слабый контакт на входе может вызвать нагрев и выход из строя
• Если планируете использовать несколько выключателей ВА47-60M, убедитесь, что они установлены в одном направлении - это упростит диагностику состояния
• Для увеличения безопасности сочетайте с УЗО - особенно в зонах с возможным контактом человека с водой
• При замене старого автомата - сравнивайте не только ток, но и класс токоограничения. Замена на устройство с классом 2 вместо 3 снижает уровень защиты
