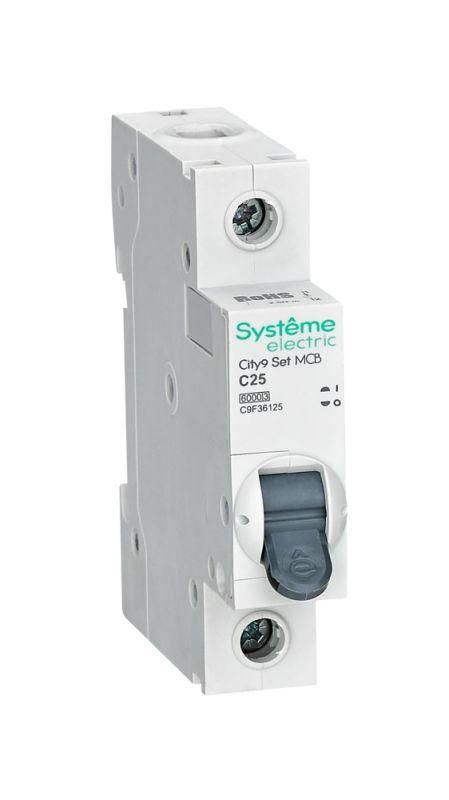

Выключатель автоматический однополюсный 25A C 6kA City9 | C9F36125 |Systeme Electric APC

Автоматический выключатель Systeme Electric артикула c9f36125 - однополюсный защитный аппарат на 25 А с характеристикой C и отключающей способностью 6 кА. Подходит для установки на DIN-рейку в распределительных щитах жилых, офисных и промышленных объектов с однофазной сетью 230 В.

Назначение и область применения

Автоматический выключатель c9f36125 защищает электрические цепи от перегрузок и коротких замыканий. Используется в бытовых и легкопромышленных системах: освещение, розеточные группы, оборудование до 5,5 кВт. Подходит для квартир, частных домов, малых мастерских, административных зданий.

Технические характеристики

• Номинальный ток: 25 А - максимальный постоянный ток, который выключатель может держать без отключения
• Количество полюсов: 1 - управляет одной фазой сети
• Номинальное напряжение: 220 В (рабочее), 440 В (изоляционное) - безопасно работает в сетях 220–230 В переменного тока
• Отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до 6000 А
• Характеристика срабатывания: C - оптимальна для нагрузок с умеренным пусковым током (например, люминесцентные светильники, насосы, компрессоры)
• Род тока: AC - предназначен только для переменного тока 50–60 Гц
• Ширина: 1 модуль - занимает один стандартный модуль на DIN-рейке (17,5 мм)
• Глубина монтажа: 45 мм - требует свободного места внутри шкафа
• Поперечное сечение провода: 1–25 мм2 - поддерживает медные и алюминиевые кабели указанного сечения
• Степень защиты IP20 - защищён от прикосновений пальцами и твёрдыми предметами >12,5 мм, но не от воды и пыли
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги, снижая тепловую нагрузку на сеть
• Момент затяжки клемм: 2,5 Нм - необходимо соблюдать при подключении проводов
• Гарантия: 36 месяцев

Совместимость и монтаж

Устанавливается на стандартную DIN-рейку типа TS35. Совместим со всеми типами щитов, соответствующих Евростандарту. Для монтажа требуется минимум 45 мм глубины в шкафу. Клеммы рассчитаны на одножильные и многожильные провода; перед подключением зачищайте изоляцию на 8–10 мм. Момент затяжки - 2,5 Нм: переусердствовать нельзя - можно повредить контакт. Выключатель c9f36125 не имеет функции дистанционного управления - только механический рычаг.

Безопасность и стандарты

• Соответствует требованиям RoHS 2.0 - не содержит опасных веществ
• Изготовлен по стандартам IEC/EN 60898-1
• Корпус выполнен из ударопрочного самозатухающего пластика
• Клеммы спроектированы так, что изоляция кабеля не попадает внутрь контакта - предотвращает нагрев и возгорание
• Механизм мгновенной коммутации обеспечивает быстрый разрыв цепи даже при слабом нажатии

Преимущества

• Монолитная лицевая панель - прочнее, чем сборные модели, меньше риск трещин и деформаций
• 6 металлических заклёпок - увеличивают жесткость корпуса и надёжность крепления
• Безопасные клеммы - исключают случайное касание токоведущих частей при обслуживании
• Механизм мгновенной коммутации - срабатывает быстрее, чем аналогичные устройства с обычным пружинным приводом
• Гарантия 3 года - выше среднего для бюджетных серий

Ограничения применения

• Не предназначена для постоянной работы при температуре ниже –25 C или выше +60 C
• IP20 - не используется во влажных помещениях (ванная, баня, улица), без дополнительной защиты
• Подходит только для переменного тока - не применяется в цепях постоянного тока
• Характеристика C не рекомендована для мощных двигателей с высоким пусковым током (>5×Iн); для них лучше выбрать D
• Не поддерживает подключение кабелей более 25 мм2 - для больших сечений нужен другой автомат

Примеры использования

• Защита розеточных групп в квартире (до 5,5 кВт)
• Обеспечение безопасности осветительных контуров с энергосберегающими лампами
• Щитовая защита для холодильника, стиральной машины, бойлера
• Электрощит в небольшой мастерской с инструментами до 3 кВт

Практические советы

• Выбирая автомат c9f36125, проверьте, чтобы суммарная мощность подключаемых устройств не превышала 5,75 кВт (P=U×I=230×25)
• При замене старого автомата - совпадайте не только ток, но и класс токоограничения (3) и характеристику (C)
• Затягивайте клеммы именно моментом 2,5 Нм - используйте крутящий ключ или отвертку с ограничителем
• Не устанавливайте рядом с источниками тепла - перегрев снижает точность срабатывания
• Для помещений с повышенной влажностью - выбирайте модель с IP44 или поместите этот выключатель в герметичный бокс
