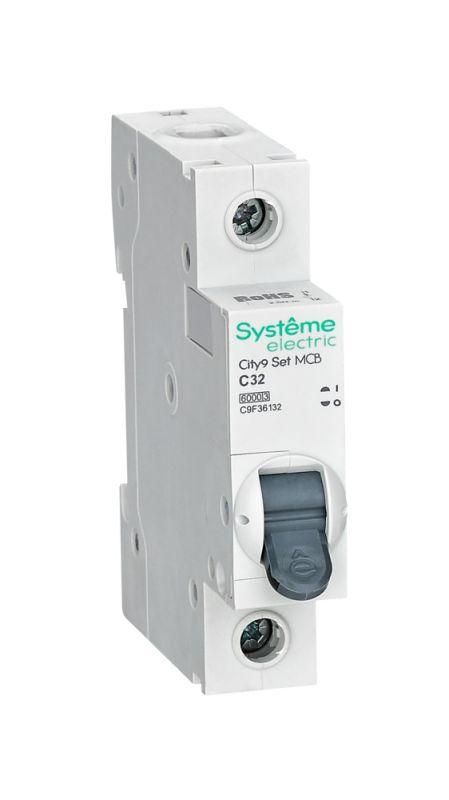

Выключатель автоматический однополюсный 32A C 6kA City9 | C9F36132 |Systeme Electric APC

Автоматический выключатель Systeme Electric c9f36132 - однополюсный аппарат для защиты бытовых и легкопромышленных цепей на 230 В переменного тока. Он обеспечивает надежную защиту от перегрузок и коротких замыканий, устанавливается на DIN-рейку и соответствует требованиям безопасности и экологичности.

Назначение и область применения

Выключатель автоматический Systeme Electric c9f36132 предназначен для защиты электрических цепей от перегрузок и токов короткого замыкания. Подходит для установки в распределительных щитках жилых домов, офисов, малых производственных объектов. Часто используется для защиты групп освещения, розеточных контуров, бытовой техники мощностью до 7–8 кВт.

Технические характеристики

• Количество полюсов: 1
• Номинальный ток: 32 А
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (например, люминесцентные светильники, насосы, компрессоры)
• Номинальная отключающая способность: 6 кА - способен безопасно отключить аварийный ток до 6000 А
• Номинальное напряжение: 220 В (работает в диапазоне 230 В +-10%)
• Род тока: переменный (AC), частота 50–60 Гц
• Номинальное напряжение изоляции: 440 В - повышенная изоляция для безопасности при скачках напряжения
• Степень защиты: IP20 - защищён от доступа пальцев, но не от пыли и воды; применяется только внутри помещений
• Модульная ширина: 1 модуль (17,5 мм)
• Глубина монтажа: 45 мм - требует минимального свободного пространства в щите
• Класс токоограничения: 3 - высокая скорость отключения, снижающая тепловую энергию при КЗ
• Момент затяжки клемм: 2,5 Нм - необходимо соблюдать при подключении проводов
• Гарантийный срок: 36 месяцев

Совместимость и монтаж

Устройство совместимо со всеми стандартными DIN-рейками типа TS35/7,5 и TS35/15. Монтаж осуществляется путём фиксации защёлки на рейке - никаких инструментов не требуется. Для подключения используются медные провода сечением от 0,75 до 25 мм2. Клеммы рассчитаны на один провод - многожильные провода рекомендуется обжимать наконечниками. Корпус имеет монолитную лицевую панель, что предотвращает случайное касание токоведущих элементов при работе.

Безопасность и стандарты

• Соответствует нормам RoHS 2.0 - не содержит опасных веществ
• Клеммы спроектированы так, чтобы исключить попадание изоляции или проводов в зону контакта - снижает риск возгорания
• Изготовлен из ударопрочного термостойкого пластика с 6 металлическими заклёпками - повышена механическая прочность
• Механизм мгновенной коммутации обеспечивает быстрое отключение даже при слабом нажатии рычага

Преимущества

• Высокая скорость отключения благодаря классу токоограничения 3 - минимизирует повреждение оборудования при КЗ
• Безопасные клеммы с защитным барьером - снижают риск ошибок при монтаже
• Монолитный корпус - устойчив к деформациям, не трескается при температурных колебаниях
• Гарантия 3 года - подтверждает качество сборки и материалов
• Экономия места: занимает всего 1 модуль, удобен для плотной компоновки щита

Ограничения применения

• Не предназначен для работы во влажных помещениях, на улице или в условиях высокой запылённости - степень защиты IP20 не допускает воздействия жидкости и пыли
• Не подходит для защиты цепей с очень высоким пусковым током (например, крупные двигатели) - характеристика C не всегда достаточна, лучше использовать D
• Не работает при постоянном токе - только для AC 50/60 Гц
• Не следует применять в системах с напряжением выше 250 В - максимальное рабочее напряжение 230 В, изоляция рассчитана на 440 В, но эксплуатационное - только 220–230 В

Примеры использования

• Защита группы розеток в кухне или гостиной
• Отключение осветительной сети в квартире
• Щитовая защита для стиральной машины, холодильника, духового шкафа
• Локальный автомат в распределительном щите небольшого производства

Практические советы

• При подключении используйте отвертку с регулируемым моментом или проверьте затяжку клемм на весах - превышение 2,5 Нм может повредить контакт
• Проверяйте посадочный диаметр провода - он должен точно подходить под маркировку на клемме (обычно 0,75–2,5 мм2 для 32 А)
• Не устанавливайте рядом с источниками тепла - нагрев снижает точность срабатывания
• При компоновке щита учитывайте глубину монтажа (45 мм) - выбирайте корпуса с достаточным внутренним объёмом
• Для обслуживания - перед работой обязательно отключите питание всей цепи, даже если выключатель находится в положении “OFF”
