Выключатель автоматический однополюсный 10A C 6kA City9 | C9F36110 |Systeme Electric APC

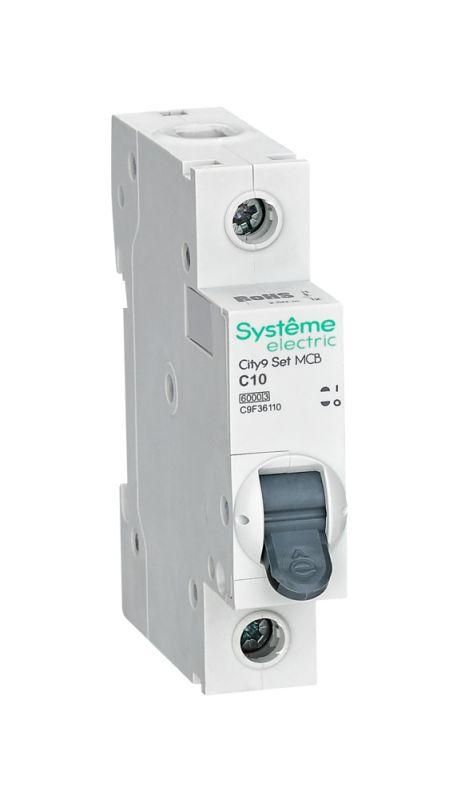

Автоматический выключатель Systeme Electric c9f36110 - однополюсный аппарат на 10 А с характеристикой C и отключающей способностью 6 кА, предназначенный для защиты бытовых и легкопромышленных цепей переменного тока напряжением до 230 В. Монтируется на DIN-рейку, подходит для установки в распределительных щитках.

Назначение и область применения

Автоматический выключатель c9f36110 защищает электрические цепи от перегрузок и коротких замыканий. Подходит для использования в жилых домах, офисах, малых производствах и объектах с умеренной нагрузкой - например, для защиты групп освещения, розеточных контуров, бытовой техники и оборудования мощностью до 2,3 кВт.

Технические характеристики

• Номинальный ток: 10 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания
• Характеристика срабатывания: C - оптимальна для устройств с умеренным пусковым током (например, люминесцентные светильники, насосы, компрессоры)
• Номинальная отключающая способность: 6 кА - способность безопасно прервать ток короткого замыкания до 6000 А
• Напряжение: 220–230 В переменного тока, частота 50/60 Гц
• Количество полюсов: 1 - управление одной фазой
• Номинальное напряжение изоляции: 440 В - гарантирует безопасную работу при кратковременных скачках напряжения
• Поперечное сечение провода: 1–25 мм2 - совместим с медными кабелями от 1 до 25 квадратных миллиметров
• Монтаж: на DIN-рейку шириной 35 мм, занимает 1 модуль
• Глубина монтажа: 45 мм - требует достаточного места внутри шкафа
• Степень защиты IP20 - предотвращает случайный контакт с токоведущими частями, но не защищает от пыли и влаги
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги, снижая тепловую нагрузку на проводку
• Степень загрязнения: 2 - предназначен для установки в помещениях с умеренным уровнем запыления и отсутствием проводящей пыли

Совместимость и монтаж

c9f36110 устанавливается на стандартную DIN-рейку 35 мм. Для подключения используйте провода сечением 1–25 мм2. Клеммы имеют зажим с механической фиксацией - затягивайте винты усилием рук, без инструментов. Обеспечьте свободный доступ к рычагу включения/выключения. Учитывайте глубину монтажа 45 мм - не допускайте перегрузки задней части щита. Выключатель совместим со всеми типами щитов, поддерживающими серию City9 SET.

Безопасность и стандарты

Изделие соответствует международным требованиям безопасности для автоматических выключателей. Конструкция выполнена в соответствии с нормами IEC 60898-1. Клеммы спроектированы так, чтобы исключить выпадение проводов и случайный контакт с токоведущими элементами. Корпус изготовлен из ударопрочного самозатухающего пластика, что повышает пожаробезопасность. Наличие класса токоограничения 3 снижает риск возгорания при аварийном режиме.

Преимущества

• Механизм «мгновенной коммутации» обеспечивает быстрое и надежное отключение даже при слабом нажатии
• 6 металлических заклепок увеличивают прочность корпуса и долговечность устройства
• Удобная форма рычага позволяет легко определить положение (включен/выключен) даже в темноте
• Широкий диапазон сечений проводов (1–25 мм2) упрощает подбор кабелей без необходимости переходников
• Серия City9 SET имеет унифицированные размеры - легко заменить на аналогичный аппарат при ремонте

Ограничения применения

• Не применяется в цепях постоянного тока (DC) - только для переменного тока AC
• IP20 не обеспечивает защиту от воды и пыли - нельзя использовать во влажных помещениях, на улице или в производственных зонах с высокой запылённостью
• Характеристика C не подходит для оборудования с очень высоким пусковым током (например, крупные двигатели, сварочные аппараты) - для них требуется характеристика D
• Однополюсная конструкция не обеспечивает полной изоляции цепи - при необходимости отключения всех фаз следует применять многополюсные автоматы

Примеры использования

• Защита группы розеток в комнате или кухне
• Отключение осветительных цепей с энергосберегающими лампами
• Щитовая защита холодильника, микроволновой печи, стиральной машины
• Контур питания небольшого насоса или вентилятора
• Замена старого автомата в существующем щите с сохранением формата 1 модуль

Практические советы

• При подключении проверяйте, что провод полностью вставлен в клемму - не должно быть видно оголённой жилы
• Не используйте c9f36110 для защиты цепей с током выше 10 А - это вызовет ложные срабатывания или выход из строя
• Если в щите установлено несколько автоматов, пометьте каждый - особенно если они одинаковые по внешнему виду
• При замене убедитесь, что новый c9f36110 имеет ту же характеристику C и номинальный ток 10 А - изменение этих параметров может нарушить координацию защиты всей сети
• Для помещений с повышенной влажностью (ванная, баня) выбирайте модели с IP44 и выше - этот автомат не подходит
