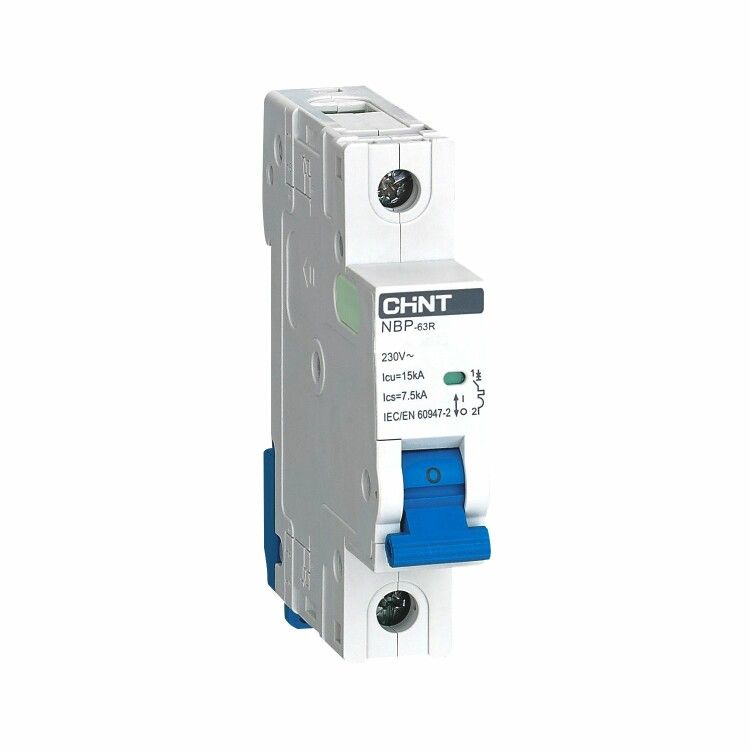

Выключатель автоматический однополюсный NBP-63R 1P 16A 15кА 8In (R) | 352366 CHINT

Автоматический выключатель NBP-63R - однополюсный модульный аппарат с номинальным током 16 А и отключающей способностью 15 кА, предназначен для защиты электропроводки от перегрузок и коротких замыканий в бытовых и промышленных установках. Бренд CHINT обеспечивает надежность и соответствие международным стандартам, артикул 352366 соответствует требованиям для монтажа на DIN-рейку.

Назначение и область применения

Выключатель NBP-63R используется для защиты однофазных цепей переменного тока с напряжением до 230 В. Применяется в распределительных щитах жилых домов, офисов, магазинов и легкопромышленных объектов. Подходит для защиты освещения, розеточных групп, бытовой техники и других нагрузок, где требуется селективная защита от сверхтоков. Характеристика C позволяет использовать его там, где возможны кратковременные пусковые токи - например, у двигателей малой мощности или импульсных источников питания.

Технические характеристики

• Номинальный ток: 16 А - максимальный постоянный ток, который выключатель может проводить без срабатывания
• Номинальное напряжение: 230 В AC - рабочее напряжение сети переменного тока
• Отключающая способность: 15 кА - максимальный ток короткого замыкания, который выключатель безопасно отключает
• Характеристика срабатывания: C (8In) - срабатывает при токе от 8 до 20 раз выше номинала; оптимальна для нагрузок с пусковыми токами
• Напряжение изоляции: 440 В - гарантирует безопасную работу при кратковременных скачках напряжения
• Импульсное напряжение: 6 кВ - устойчивость к высоковольтным импульсам (например, от грозовых разрядов)
• Частота: 50/60 Гц - совместим с сетями России, Европы и большинства стран мира
• Модульная ширина: 1 модуль (18 мм) - занимает один стандартный модуль на DIN-рейке
• Степень защиты: IP20 - защищён от доступа пальцев и твердых предметов, но не от воды и пыли
• Рабочая температура: от -30C до +70C - допустимый диапазон для установки в неотапливаемых помещениях
• Степень загрязнения: 2 - рассчитан на нормальные условия без значительной запылённости или конденсата

Совместимость и монтаж

Выключатель NBP-63R монтируется на стандартную DIN-рейку шириной 35 мм. Устанавливается в любые типовые распределительные щиты. Для подключения используются кабели сечением до 4 мм2 (медные) или 6 мм2 (алюминиевые). Возможна фиксация через контактные шины типа PIN и FORK. Каждый полюс имеет индикатор положения - окно показывает, находится ли выключатель во включенном (вверх) или отключенном (вниз) состоянии. Монтаж требует соблюдения момента затяжки клемм - не более 0,8 Нм, чтобы не повредить пластик корпуса.

Безопасность и стандарты

Выключатель соответствует стандартам IEC 60898-1 и ГОСТ Р 50345-2010. Класс токоограничения 3 обеспечивает снижение энергии, проходящей через цепь при КЗ, что защищает кабель и оборудование. Категория применения A означает, что устройство предназначено исключительно для защиты от перегрузок и коротких замыканий - не для управления нагрузкой. Сертифицирован для работы в условиях степени загрязнения 2 - то есть в обычных закрытых помещениях без агрессивной среды.

Преимущества

• Увеличенная отключающая способность (15 кА) - подходит для современных сетей с высокими токами КЗ
• Характеристика C с коэффициентом 8In - меньше ложных срабатываний при пуске оборудования
• Индикация состояния контактов - наглядно видно, включен или отключен выключатель
• Высокая механическая износостойкость (20 000 циклов) - долгий срок службы даже при частом использовании
• Компактный формат - экономия места в щите благодаря ширине всего 1 модуль

Ограничения применения

• Не применяется в цепях постоянного тока - только для переменного тока 50/60 Гц
• IP20 не защищает от влаги - нельзя устанавливать в сырых помещениях, на улице или в открытых щитах без дополнительной защиты
• Не предназначен для частого ручного включения/выключения - это не рубильник, а защитное устройство
• Не работает в условиях повышенной запылённости (степень загрязнения >2) - например, в цехах с металлической стружкой или текстильными волокнами
• Не поддерживает дифференциальную защиту - для защиты от утечек тока нужен отдельный УЗО

Примеры использования

• Защита группы розеток в квартире - предотвращает перегрев при подключении нескольких мощных приборов
• Щитовая защита светильников в офисе - справляется с пусковыми токами люминесцентных и LED-ламп
• Линия питания насоса или вентилятора в подвале - характеристика C не сработает при старте двигателя
• Распределительный щит в небольшом магазине - сочетание с другими модульными аппаратами в одной рейке

Практические советы

• Выбирая автомат NBP-63R, проверьте, что номинальный ток нагрузки не превышает 16 А - лучше брать с запасом 20%
• При замене старого автомата убедитесь, что новый тоже имеет 1 модуль - иначе потребуется переделка щита
• Не используйте этот выключатель как основной рубильник - он не рассчитан на частые операции вручную
• Перед монтажом отключите питание и проверьте отсутствие напряжения тестером
• Если в помещении часто бывают перепады напряжения - рассмотрите возможность установки стабилизатора, так как 440 В изоляции недостаточно для длительных перенапряжений
• Для защиты от утечек тока обязательно комбинируйте NBP-63R с УЗО - они работают в паре
