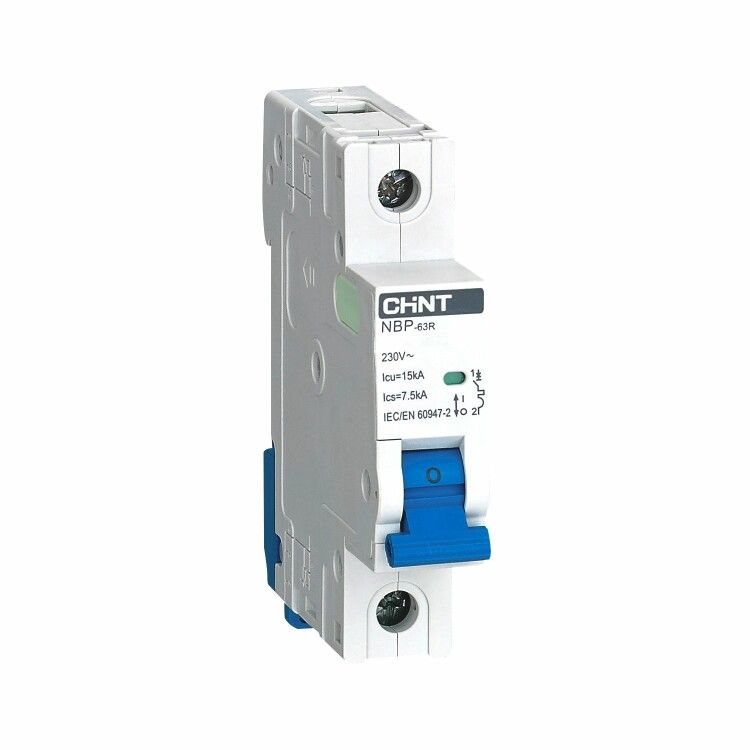

Выключатель автоматический однополюсный NBP-63R 1P 25A 15кА 8In (R) | 352369 CHINT

Автоматический выключатель NBP-63R (R) - однополюсный устройство на 25 А и 15 кА отключающей способности, предназначенное для защиты электропроводки от перегрузок и коротких замыканий в бытовых и промышленных сетях. Бренд CHINT обеспечивает надежность и соответствие международным требованиям к безопасности.

Назначение и область применения

NBP-63R (R) используется для защиты однофазных цепей переменного тока с напряжением до 230 В. Подходит для установки в распределительных щитах жилых домов, офисов, магазинов и легкопромышленных объектов. Применяется там, где требуется защита освещения, розеточных групп, маломощных нагревательных приборов и аналогичных нагрузок. Устройство рассчитано на нечастые операции включения и отключения - не является коммутирующим аппаратом для частого управления оборудованием.

Технические характеристики

• Номинальный ток: 25 А - максимальный постоянный ток, который выключатель может проводить без срабатывания.
• Номинальное напряжение: 230 В - рабочее напряжение сети; изоляция рассчитана на 440 В.
• Отключающая способность: 15 кА - способность безопасно прервать ток короткого замыкания до этой величины.
• Характеристика срабатывания: C - типовая для бытовых и смешанных нагрузок; срабатывает при токе 8–20 кратном от номинала (8In = 200 А).
• Тип тока: переменный (AC), частота 50–60 Гц.
• Степень защиты: IP20 - защищён от доступа пальцев и крупных предметов, но не герметичен.
• Ширина модуля: 18 мм - соответствует стандартной DIN-рейке.
• Рабочий диапазон температур: от -30 C до +70 C - допустима эксплуатация в неутепляемых помещениях.
• Износостойкость: механическая - 20 000 циклов, электрическая - 10 000 циклов включения/выключения.
• Класс токоограничения: 3 - снижает энергию КЗ, уменьшая повреждения оборудования.
• Индикация: окно показывает положение контакта - “I” (включен), “O” (выключен).

Совместимость и монтаж

NBP-63R (R) монтируется на стандартную DIN-рейку шириной 35 мм. Совместим со всеми популярными сериями автоматических выключателей, использующими этот форм-фактор. Для подключения используются медные кабели сечением до 16 мм2 (по нормам IEC). Также возможна фиксация через контактные шины типа PIN и FORK - удобно при сборке многоступенчатых щитов. Выключатель совмещается с другими модулями серии NBP-63R, что позволяет легко расширять щит без изменения планировки.

Безопасность и стандарты

Устройство соответствует требованиям МЭК 60898-1 и ГОСТ Р 50345. Сертифицирован для работы в условиях степени загрязнения 2 - то есть в помещениях с обычным уровнем запыления и отсутствием проводящей пыли. Наличие класса токоограничения 3 гарантирует минимальное тепловое воздействие на провода при аварии. Индикационное окно предупреждает о состоянии аппарата даже при закрытом корпусе щита.

Преимущества

• Высокая отключающая способность (15 кА) делает её подходящей для участков с высокой вероятностью КЗ - например, рядом с силовым оборудованием или длинными кабельными трассами.
• Гибкий режим срабатывания типа C оптимально сочетает чувствительность к перегрузкам и отказ от ложных срабатываний при пусковых токах двигателей или светодиодных светильниках.
• Физическая прочность и долгий срок службы благодаря 20 тысячам механических циклов.
• Легкая совместимость с другими элементами щита - можно собирать комплексные решения из одного семейства.

Ограничения применения

• Не применяется в сетях постоянного тока - работает только с AC.
• Степень защиты IP20 исключает использование во влажных, пыльных или открытых помещениях - требует установки внутри закрытого щита.
• Не предназначен для регулярного ручного включения/отключения - для этого нужны контакторы или рубильники.
• Не имеет функции дифференциального тока - для защиты человека нужен дополнительно УЗО.

Примеры использования

• Защита группы розеток в квартире или офисе.
• Щитовое оборудование в административных зданиях для освещения и слаботочки.
• Цепи питания насосов, вентиляторов, малых станков мощностью до 5,5 кВт.
• Объекты с ограниченным бюджетом, где важна цена и надежность - вместо импортных аналогов.

Практические советы

• Выбирая NBP-63R (R), проверьте, чтобы номинальный ток нагрузки был ниже 25 А - лучше иметь запас 10–20 %.
• При использовании в холодных помещениях (-20…-30 C) убедитесь, что щит не находится прямо на стене с внешней стороны - возможно образование конденсата.
• Для многоквартирных домов рекомендуется использовать пару: NBP-63R (R) + УЗО - так обеспечивается и защита от КЗ, и от поражения током.
• При замене старого автомата - обязательно сравните ширину модуля (18 мм) и тип клеммы. NBP-63R принимает кабели до 16 мм2 - более толстый провод потребует переходника или другого устройства.
• Артикул 352369 - точный идентификатор именно этого варианта. Не путайте с другими моделями серии NBP-63R, которые имеют другие номиналы или число полюсов.
