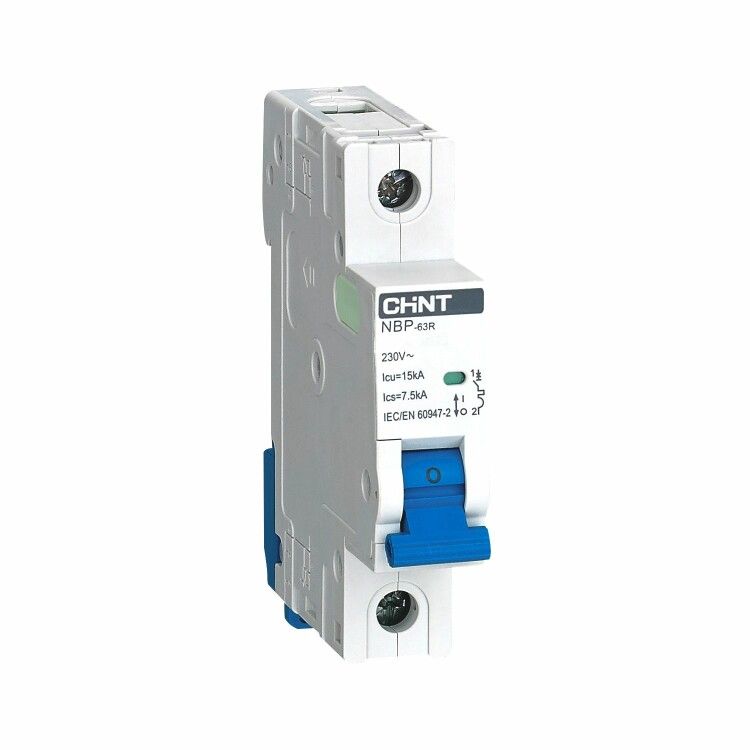

Выключатель автоматический однополюсный NBP-63R 1P 32A 15кА 8In (R) | 352368 CHINT

Автоматический выключатель модульный однополюсный 32А 15кА 8In NBP-63R - устройство для защиты электрических цепей от перегрузок и коротких замыканий. Применяется в распределительных щитах жилых, коммерческих и промышленных объектов. Бренд CHINT, артикул 352368.

Назначение и область применения

Автоматический выключатель модульный однополюсный 32А 15кА 8In NBP-63R защищает однофазные цепи с номинальным током до 32 А. Подходит для защиты освещения, розеточных групп, бытовых приборов и оборудования с умеренно высокими пусковыми токами - например, насосов, компрессоров, сварочных аппаратов. Устройство рассчитано на работу в условиях, где возможны значительные токи короткого замыкания - до 15 кА.

Технические характеристики

• Номинальный ток: 32 А - максимальный постоянный ток, который выключатель может проводить без срабатывания
• Номинальное напряжение: 230 В - рабочее напряжение сети переменного тока
• Отключающая способность: 15 кА - максимальный ток КЗ, который выключатель безопасно отключит
• Характеристика срабатывания: C - срабатывает при токе 8–20 кратном от номинала; оптимальна для нагрузок с пусковыми токами (электродвигатели, лампы накаливания)
• Тип тока: переменный (AC) - не предназначен для постоянного тока
• Напряжение изоляции: 440 В - максимальное напряжение, которое изоляция выдерживает без пробоя
• Импульсное выдерживаемое напряжение: 6 кВ - устойчивость к кратковременным скачкам напряжения (например, от молнии)
• Частота: 50–60 Гц - совместим с сетями России, Европы и большинства стран
• Рабочая температура: от -30C до +70C - можно использовать в неотапливаемых помещениях, на улице внутри щита
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и крупным предметам, но не от пыли и влаги
• Модульная ширина: 1 модуль (18 мм) - занимает один стандартный модуль на DIN-рейке
• Механическая износостойкость: 20 000 циклов включения/выключения
• Электрическая износостойкость: 10 000 циклов при номинальной нагрузке
• Класс токоограничения: 3 - обеспечивает снижение тока КЗ до уровня ниже 10 кА, повышает надежность защиты
• Категория применения: A - для защиты цепей с малыми импульсными перегрузками

Совместимость и монтаж

Автоматический выключатель модульный 32А NBP-63R монтируется на стандартную DIN-рейку шириной 35 мм. Подключение осуществляется через клеммы для кабеля сечением до 16 мм2 (медный) или 25 мм2 (алюминиевый). Также поддерживаются соединения с шинами типов PIN и FORK. Совместим с другими устройствами серии NBP-63R - позволяет собирать компактные щиты с различным количеством полюсов (1P, 2P, 3P, 4P). Для установки требуется свободное место в щите минимум 18 мм по ширине.

Безопасность и стандарты

Устройство соответствует международному стандарту IEC/EN 60947-2. Сертифицирован для использования в электроустановках согласно ПУЭ. Наличие класса токоограничения 3 и отключающей способности 15 кА гарантирует безопасное отключение даже при аварийных режимах. Индикатор положения контактов (окно на корпусе) показывает состояние: “I” - включен, “O” - отключен.

Преимущества

• Высокая отключающая способность (15 кА) - подходит для современных сетей с повышенной мощностью
• Характеристика C с коэффициентом 8In - меньше ложных срабатываний при запуске двигателей
• Узкий форм-фактор (1 модуль) - экономия места в щите
• Гибкость подключения - совместим с кабелями, шинами PIN и FORK
• Работает при экстремальных температурах - от -30C до +70C
• Долгий срок службы - 20 тыс. механических и 10 тыс. электрических циклов

Ограничения применения

• Не применяется в цепях постоянного тока (DC)
• IP20 - нельзя устанавливать во влажных или пыльных местах без дополнительной защиты (корпуса, боксов)
• Не предназначен для частого ручного включения/отключения - лучше использовать контакторы
• Ограниченная мощность: не подходит для защиты трехфазных нагрузок выше 32 А
• Не имеет функции дифференциального тока - для защиты от утечек нужен отдельный УЗО

Примеры использования

• Защита группы розеток в квартире или офисе
• Щитовая защита светильников в торговых залах
• Питание насосов, вентиляторов, компрессоров с пусковыми токами
• Линии питания станков с асинхронными двигателями
• Распределительные щиты в производственных цехах с высокой вероятностью КЗ

Практические советы

• Выбирая автоматический выключатель модульный 32А NBP-63R, проверьте сечение кабеля - он должен соответствовать номинальному току (не менее 4 мм2 медного для 32 А)
• Если в цепи есть чувствительная электроника - параллельно установите УЗО
• При сборке щита используйте перемычки с фиксацией - они предотвращают самопроизвольное отключение
• Не устанавливайте в открытые щиты на улице - IP20 не защищает от влаги
• Проверяйте индикатор после каждого срабатывания - если окно не возвращается в положение “O”, возможно, механизм заклинило
• Для систем с высокой частотой включения (более 10 раз в день) рассмотрите использование контактора перед этим автоматом
