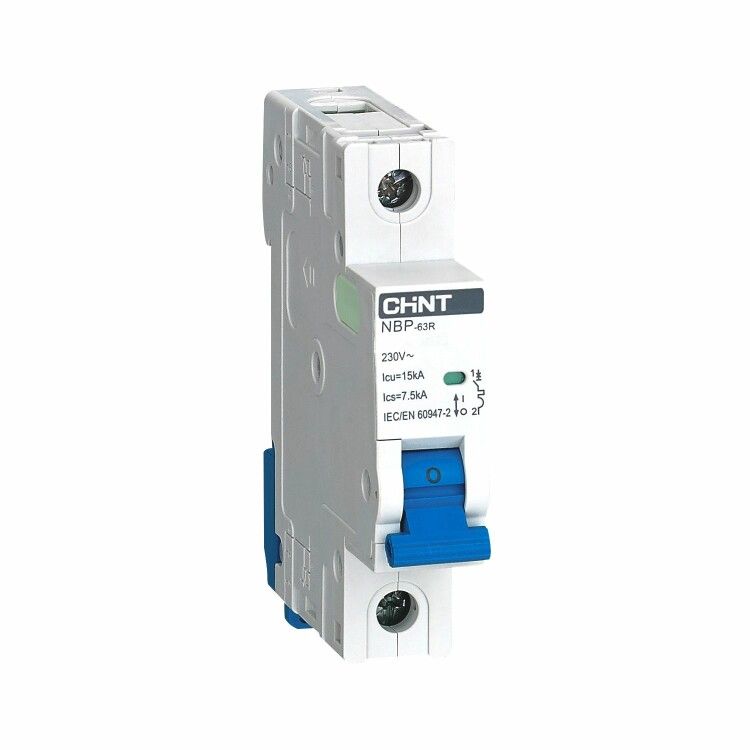

Выключатель автоматический однополюсный NBP-63R 1P 40A 15кА 8In (R) | 352370 CHINT

Автоматический выключатель NBP-63R - однополюсный модульный аппарат с номинальным током 40 А и отключающей способностью 15 кА, предназначен для защиты электропроводки от перегрузок и коротких замыканий в бытовых и промышленных установках. Бренд CHINT обеспечивает надежность и соответствие международным стандартам, а артикул 352370 позволяет точно идентифицировать модель при закупке.

Назначение и область применения

Выключатель NBP-63R используется для защиты однофазных цепей переменного тока с напряжением до 230 В. Применяется в распределительных щитах жилых домов, офисов, магазинов и легкопромышленных объектов. Подходит для защиты освещения, розеточных групп, бытовой техники и других нагрузок, где требуется селективная защита от сверхтоков. Номинальный ток 40 А делает его оптимальным для мощных потребителей - например, электрокотлов, бойлеров, кондиционеров.

Технические характеристики

• Номинальный ток: 40 А
• Номинальное напряжение: 230 В (рабочее до 440 В изоляции)
• Количество полюсов: 1
• Отключающая способность: 15 кА - способен безопасно прервать ток короткого замыкания до 15 000 А
• Характеристика срабатывания: C (8In) - срабатывает при токе 8–20 кратном номинальному, что подходит для нагрузок с пусковыми токами (электродвигатели, трансформаторы)
• Тип тока: переменный (AC), частота 50–60 Гц
• Степень защиты: IP20 - защищён от доступа пальцев и твердых предметов, но не от воды и пыли
• Модульная ширина: 1 модуль (18 мм)
• Рабочий температурный диапазон: от -30 C до +70 C
• Импульсное выдерживаемое напряжение: 6 кВ - устойчив к кратковременным скачкам напряжения
• Степень загрязнения: 2 - рассчитан на работу в помещениях с обычной запылённостью, без проводящей пыли и конденсата
• Механическая износостойкость: 20 000 циклов включения/выключения
• Электрическая износостойкость: 10 000 циклов
• Класс токоограничения: 3 - снижает величину тока КЗ за счет быстрого отключения

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку шириной 35 мм. Устанавливается в любые типовые распределительные щиты с соответствующим свободным местом. Для подключения используются кабели сечением до 25 мм2 (медные) или 16 мм2 (алюминиевые) - согласно требованиям производителя. Также возможен монтаж через шины типа PIN и FORK. Индикатор положения контактов (зеленый/красный цвет) визуально показывает состояние выключателя: “ON” - включен, “OFF” - отключен. Артикул 352370 совместим со всеми устройствами серии NBP-63R, что позволяет легко заменить или дополнить щит.

Безопасность и стандарты

Выключатель NBP-63R соответствует требованиям IEC 60947-2 и ГОСТ Р 50030.2. Сертифицирован для использования в системах TN-S, TN-C-S, TT. Категория применения A гарантирует селективность при работе с другими защитными устройствами. Класс токоограничения 3 повышает безопасность оборудования, снижая тепловую и механическую нагрузку при КЗ. Отсутствие герметизации (IP20) требует установки внутри закрытых щитов, исключающих попадание влаги и пыли.

Преимущества

• Высокая отключающая способность (15 кА) - подходит для участков сети с высоким уровнем КЗ, включая многоквартирные дома и промзоны
• Характеристика C с коэффициентом 8In - минимизирует ложные срабатывания при пуске двигателей и импульсных нагрузок
• Надежная индикация состояния контактов - удобно при диагностике и обслуживании
• Совместимость с шинами PIN/FORK - ускоряет сборку щита и снижает количество точек соединения
• Долгий срок службы: 20 тыс. механических и 10 тыс. электрических циклов

Ограничения применения

• Не применяется в цепях постоянного тока - только для переменного тока AC
• IP20 не допускает установку во влажных, открытых или пыльных средах - обязательно использование в закрытых щитах
• Не предназначен для частого ручного включения/отключения - не является рубильником; для часто коммутируемых цепей нужен контактор
• Ограничен максимальным током 40 А - для нагрузок выше 40 А требуется более мощный аппарат (например, 50 А или 63 А)
• Не имеет функции дифференциального тока - для защиты от утечек необходим отдельный УЗО

Примеры использования

• Защита группы розеток в кухне с электроплитой и микроволновой печью
• Щитовая защита кондиционера мощностью до 9 кВт
• Линия питания электрического бойлера 3–5 кВт
• Общий входной автомат в квартире при суммарной нагрузке до 9 кВт
• Цепь управления насосом в системе водоснабжения

Практические советы

• Выбирая NBP-63R, проверьте, чтобы сечение кабеля соответствовало номиналу 40 А - минимально 6 мм2 медный или 10 мм2 алюминиевый
• При установке в щите соблюдайте шаг 18 мм - один модуль = одна единица места
• Не используйте этот автомат вместо УЗО - он не защищает от поражения током
• Если в помещении есть повышенная влажность (ванная, баня), выбирайте аналог с IP44 и обязательным УЗО
• Для сложных систем с несколькими уровнями защиты - убедитесь, что характеристика C не конфликтует с нижестоящими автоматами (лучше использовать B на ответвлениях)
• Артикул 352370 можно заказывать как запасной элемент - все устройства серии NBP-63R имеют унифицированную конструкцию
