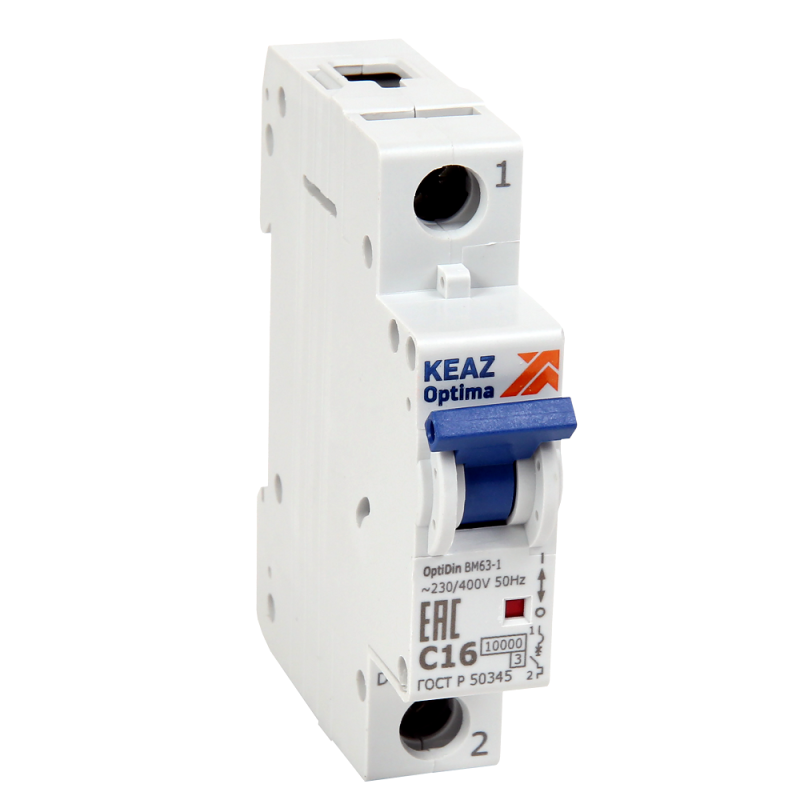

Выключатель автоматический модульный 1п C 40А 10кА OptiDin BM63-1C40-10-УХЛ3 КЭАЗ 262522

Автоматический выключатель модульный однополюсный 40А C 10кА AC BM63-1C40-10-УХЛ3 от КЭАЗ Optima предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Этот выключатель используется в распределительных щитах промышленных объектов, жилых домов и систем автоматизации, обеспечивает надёжную работу при температуре от -60 до +60 C и совместим с DIN-рейкой.

Назначение и область применения

Автоматический выключатель модульный однополюсный 40А C 10кА AC BM63-1C40-10-УХЛ3 защищает однофазные цепи переменного тока от сверхтоков - как длительных перегрузок, так и внезапных коротких замыканий. Он также позволяет вручную включать и отключать нагрузку. Применяется в щитах жилых домов, офисов, производственных линий, насосных станциях и системах освещения. Подходит для установки в условиях повышенной влажности, запылённости и широких колебаний температуры благодаря исполнению УХЛ3.

Технические характеристики

• Номинальный ток: 40 А - максимальный постоянный ток, который выключатель может проводить без срабатывания
• Номинальное напряжение: 230 В - рабочее напряжение сети переменного тока
• Номинальная отключающая способность: 10 кА - максимальный ток короткого замыкания, который выключатель может безопасно отключить
• Характеристика срабатывания: C - срабатывает при токе 5–10 крат от номинала; подходит для нагрузок с умеренным пуском (например, светильники, нагреватели, малые двигатели)
• Количество полюсов: 1 - защищает одну фазу
• Род тока: переменный (AC), частота 50 Гц
• Максимальное сечение кабеля: 25 мм2 - можно подключать медные провода до этого сечения
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и от предметов больше 12 мм, но не защищён от воды
• Климатическое исполнение: УХЛ3 - работает при температуре от -60 C до +60 C, устойчив к влаге и перепадам температур
• Класс токоограничения: 3 - быстродействующий, снижает энергию КЗ до минимального уровня
• Номинальное импульсное напряжение: 4 кВ - выдерживает кратковременные скачки напряжения
• Категория перенапряжения: IV - рассчитан на использование в местах с высокой вероятностью перенапряжений (например, на входе в здание)
• Глубина монтажа: 75 мм - требует свободного места в шкафу
• Количество модулей: 1 - занимает один стандартный модуль (17,5 мм) на DIN-рейке
• Наличие дополнительных контактов: да - возможно подключение сигнализирующих или вспомогательных контактов (не входят в комплект)

Совместимость и монтаж

Автоматический выключатель модульный BM63-1C40-10-УХЛ3 устанавливается на стандартную DIN-рейку типа TS35. Для монтажа требуется доступ к задней части щита. Подключение проводов осуществляется через винтовые зажимы - допускаются медные жилы сечением от 0,5 до 25 мм2. Перед подключением проверьте соответствие сечения кабеля и плотность затяжки винтов. Выключатель совместим со всеми устройствами серии OptiDin и другими изделиями, соответствующими ГОСТ Р 50345-2010. Не рекомендуется использовать с алюминиевыми проводами без переходных наконечников.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50345-2010 и техническим условиям ТУ3421-040-05758109-2009. Обеспечивает класс безопасности II - двойная изоляция, не требует заземления корпуса. Номинальное напряжение изоляции 230 В гарантирует безопасную работу в сетях 220/230 В. Категория перенапряжения IV и класс токоограничения 3 повышают уровень защиты оборудования и людей при аварийных ситуациях.

Преимущества

• Широкий диапазон рабочих температур (-60…+60 C) - подходит для холодных регионов и неотапливаемых помещений
• Высокая отключающая способность (10 кА) - надёжно справляется с аварийными токами даже в крупных объектах
• Компактный формат (1 модуль) - экономит место в щите
• Поддержка дополнительных контактов - позволяет интегрировать сигналы в системы контроля
• Серия OptiDin - стандартизированные размеры и совместимость с другим оборудованием КЭАЗ

Ограничения применения

• Не предназначен для защиты цепей постоянного тока - только переменный ток 50 Гц
• Степень защиты IP20 исключает установку во влажных помещениях без дополнительной защиты (например, в банях, на улице)
• Не подходит для мощных двигателей с высоким пусковым током - для них лучше выбрать характеристику D
• Требуется минимум 75 мм глубины в щите для правильного монтажа и теплоотвода
• Не имеет встроенного дифференциального тока - для защиты от утечек нужен отдельный УЗО

Примеры использования

• Защита группы розеток в квартире или коттедже
• Отключение питания конвекторов, бойлеров, тепловых завес
• Щитовая защита на входе в производственный участок
• Контроль питания осветительных цепей в торговых центрах
• Управление насосами и вентиляторами в системах вентиляции

Практические советы

• Выбирая автомат, убедитесь, что номинальный ток (40 А) соответствует сечению кабеля - для 40 А требуется минимум 6 мм2 меди
• При установке в щит с несколькими автоматами соблюдайте порядок: ввод - УЗО - автоматы, чтобы не нарушить координацию защиты
• Для удалённых или труднодоступных щитов используйте дополнительные контакты для передачи сигнала состояния (вкл./выкл.) в систему мониторинга
• Проверяйте маркировку на корпусе перед монтажом - тип C, 40 А, 10 кА должны совпадать с проектом
• Не закрывайте выключатель герметичным кожухом - он нуждается в естественной вентиляции для отвода тепла
