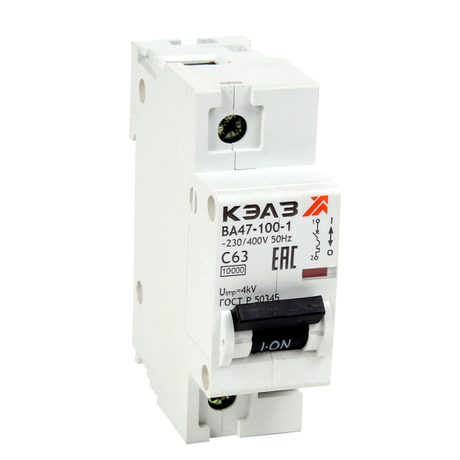

Выключатель автоматический модульный 1п B 80А 10кА ВА47-100-1B80-УХЛ3 (10кА) КЭАЗ 318692

Автоматический выключатель ВА47-100-1B80-УХЛ3 от КЭАЗ - однополюсный устройство для защиты электрических цепей от перегрузок и коротких замыканий при рабочем токе до 80 А. Подходит для установки на DIN-рейку в распределительных щитах жилых, промышленных и коммерческих объектов. Артикул 318692 относится к бюджетной серии Бюджетный модуль.

Назначение и область применения

Выключатель ВА47-100-1B80-УХЛ3 предназначен для защиты однофазных цепей переменного тока напряжением до 400 В и частотой 50 Гц. Он обеспечивает безопасную работу оборудования за счет автоматического отключения при превышении допустимого тока или возникновении короткого замыкания. Также позволяет выполнять ручное включение и отключение нагрузки.

Области применения: распределительные щиты квартир, офисов, малых предприятий; системы освещения, нагревательных приборов, бытовой техники мощностью до 17 кВт; промышленные устройства с умеренной нагрузкой.

Технические характеристики

• Номинальный ток: 80 А - максимальный постоянный ток, который выключатель может длительно проводить без срабатывания.
• Номинальное напряжение: 400 В - максимальное рабочее напряжение сети, для которой рассчитан аппарат.
• Номинальное напряжение изоляции: 230 В - уровень изоляционной прочности между токоведущими частями и корпусом.
• Номинальная отключающая способность: 10 кА - максимальная величина тока короткого замыкания, которую выключатель способен безопасно прервать.
• Характеристика срабатывания: B - чувствителен к кратковременным перегрузкам (например, при запуске двигателей или светильников); срабатывает при токе 3–5 × I_n.
• Сечение провода: 2,5 – 35 мм2 - подходящий диапазон площади поперечного сечения подключаемых медных проводников.
• Степень защиты IP20: защита от доступа пальцев и крупных предметов, но не от пыли и воды - применяется внутри закрытых щитов.
• Ширина по модулю: 1,5 модуля - занимает 27 мм места на DIN-рейке (стандартный шаг модуля = 17,5 мм).
• Глубина монтажа: 71 мм - минимальная глубина щита, необходимая для полноценной установки без зажима контактов.
• Рабочая температура: от -60 C до +40 C - работает даже в холодных условиях, но не рекомендован для открытого монтажа вне помещений.
• Класс токоограничения: 3 - высокая скорость отключения при КЗ, снижающая тепловую энергию в цепи.
• Категория перенапряжения: IV - предназначен для установки на входе в объект, где возможны скачки напряжения.
• Частота: 50 Гц - совместим только с сетью стандарта Европы/РФ.

Совместимость и монтаж

Выключатель ВА47-100-1B80-УХЛ3 устанавливается на стандартную DIN-рейку типа TS35. Для фиксации используется защелка на задней части корпуса - достаточно плотно надвинуть устройство на рейку до характерного щелчка.

Подключение проводов осуществляется через верхние и нижние зажимы. Максимальное сечение - 35 мм2, минимальное - 2,5 мм2. Превышение этих значений недопустимо: слишком толстый провод не войдет в контакт, слишком тонкий - плохо зажмет и будет греться.

Не требует специальных инструментов для монтажа - достаточно плоской отвертки для затяжки клемм. Устройство совместимо со всеми другими модулями серии Бюджетный модуль от КЭАЗ.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50345-2010 и международному стандарту IEC 60898-1. Обеспечен класс токоограничения 3 и категория перенапряжения IV - что гарантирует надежную работу даже при внешних помехах в сети.

Изоляция рассчитана на 230 В, поэтому использование в трехфазных системах возможно только при подключении одного полюса на одну фазу. Нельзя использовать для защиты цепей постоянного тока.

Преимущества

• Низкая стоимость благодаря серийному решению “Бюджетный модуль” - оптимален для массового внедрения.
• Высокая отключающая способность (10 кА) - достаточна для большинства городских и промышленных сетей.
• Устойчивость к широкому диапазону температур - можно применять в неотапливаемых помещениях зимой.
• Простая и проверенная механика срабатывания - долгий срок службы при правильной эксплуатации.
• Совместимость с другими изделиями КЭАЗ - легко формируется единая система защиты в одном щите.

Ограничения применения

• Не предназначен для работы на открытом воздухе - степень защиты IP20 исключает воздействие влаги и пыли.
• Не подходит для многоквартирных домов с высокой нагрузкой на ввод - требуется более мощный трёхполюсный автомат.
• Характеристика B менее эффективна против больших пусковых токов (например, у насосов или компрессоров): лучше выбрать C-характеристику там, где такие нагрузки есть.
• Не имеет функции дифференциальной защиты - нельзя использовать вместо УЗО.
• Не рекомендуется для цепей с постоянным током или частотой выше 50 Гц.

Примеры использования

• Защита группы розеток в квартире с мощными потребителями (электрокотел, духовой шкаф).
• Щитовая на этаже офисного здания - управление освещением и компьютерными группами.
• Цеховое оборудование с единичными мощными приёмниками (конвекторы, сварочные аппараты).
• Дачный участок - питание бани, насоса, освещения при условии установки в герметичном металлическом щите.

Практические советы

• Выбирая этот автомат, обязательно проверьте суммарную мощность всех подключенных устройств - она не должна превышать 17,6 кВт (P=U×I=230 В × 80 А).
• При использовании в холодных помещениях (например, на чердаке) убедитесь, что температура не ниже -60 C - иначе механизм может потерять пластичность.
• Не используйте провода меньше 2,5 мм2 - они будут перегреваться из-за плохого контакта.
• Если нужна защита от утечек тока - параллельно установите УЗО перед этим автоматом.
• При сборке щита соблюдайте порядок: автоматы с большим номиналом располагают ближе к вводу, меньшие - дальше.
• Артикул 318692 - точный идентификатор для заказа запасного автомата. Сохраняйте его при ремонте или расширении щита.
