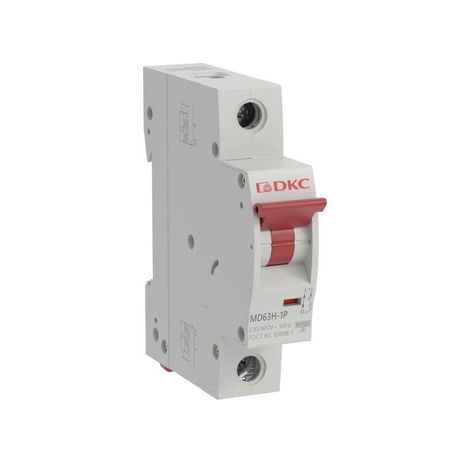

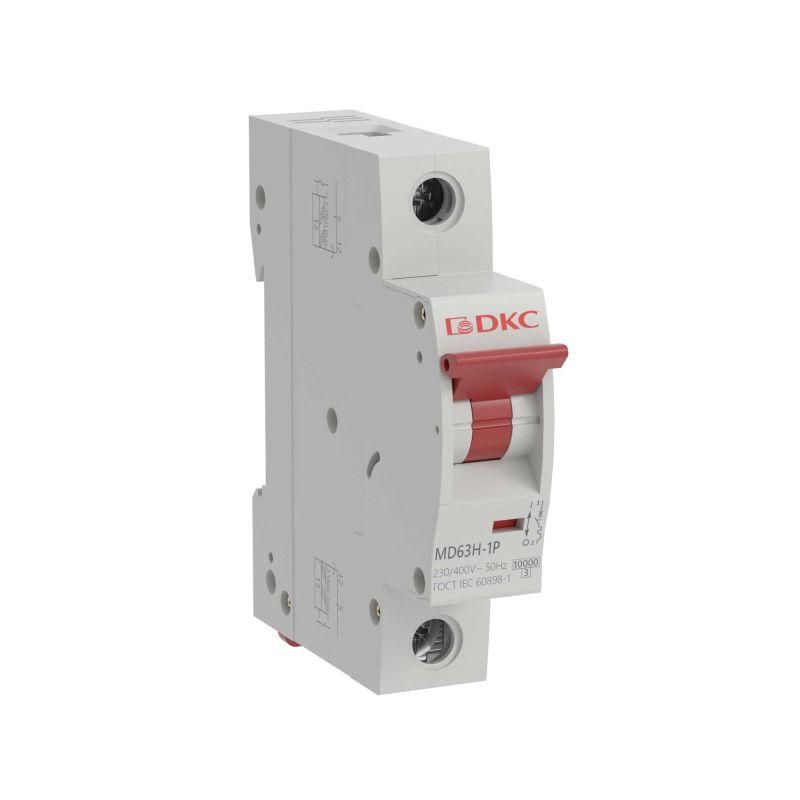

Выключатель автоматический однополюсный YON max MD63H 10кА 1п C 20А | MD63H-1PC20 DKC ДКС

Автоматический выключатель YON MD63H-1PC20 - однополюсный модульный аппарат с номинальным током 20 А и характеристикой C, предназначенный для защиты электропроводки от перегрузок и коротких замыканий в бытовых и общественных сетях 230 В. Произведён в серии YON MAX бренда DKC.

Назначение и область применения

Выключатель YON MD63H-1PC20 защищает однофазные цепи переменного тока частотой 50 Гц. Он предназначен для установки в распределительных щитах жилых, коммерческих и общественных зданий - квартир, коттеджей, офисов, магазинов, школ и больниц. Подходит для защиты освещения, розеточных групп и стационарных приборов мощностью до 4,6 кВт.

Технические характеристики

• Номинальный ток: 20 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания;
• Характеристика срабатывания: C - оптимальна для нагрузок с умеренным пусковым током, таких как люминесцентные светильники, насосы, малые двигатели;
• Номинальное напряжение: 230 В AC - рассчитан на работу в стандартной сети бытового потребления;
• Отключающая способность: 10 кА - способен безопасно прервать ток короткого замыкания до 10 тысяч ампер;
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги, снижая тепловую нагрузку на провода;
• Номинальное напряжение изоляции: 500 В - гарантирует надёжную изоляцию при возможных скачках напряжения;
• Импульсное выдерживаемое напряжение: 4 кВ - устойчив к кратковременным высоковольтным импульсам (например, от молний или коммутационных помех);
• Поперечное сечение проводника: до 25 мм2 - позволяет подключить медные провода большого сечения;
• Степень защиты IP20 - предотвращает случайный контакт с токоведущими частями, но не защищает от пыли и влаги; подходит только для внутренней установки;
• Рабочий температурный диапазон: от –10C до +45C - допустимо использование в неотапливаемых помещениях, но не на улице;
• Ширина: 1 модуль (17,5 мм) - совместим с типовыми DIN-рейками;
• Глубина монтажа: 69,9 мм - требует достаточного места внутри щита;
• С коммутируемым нейтральном проводником - может отключать как фазу, так и ноль, что соответствует требованиям некоторых норм безопасности.

Совместимость и монтаж

YON MD63H-1PC20 устанавливается на стандартную DIN-рейку шириной 35 мм. Подходит для скрытого монтажа в нишах стен или специализированных щитах. Для подключения используются винтовые зажимы - затягивать необходимо усилием, обеспечивающим плотный контакт, но без перекручивания. Убедитесь, что сечение провода не превышает 25 мм2. Нельзя использовать с алюминиевыми проводами без переходных наконечников.

Безопасность и стандарты

Устройство соответствует международному стандарту IEC/EN 60898-1 для автоматических выключателей для бытовых и аналогичных применений. Класс токоограничения 3 и уровень испытаний на импульсное напряжение 4 кВ повышают надёжность в условиях нестабильной сети. Сертифицирован для работы в помещениях с уровнем загрязнения 3 - то есть там, где возможно накопление пыли и влаги, но без прямого контакта с жидкостями.

Преимущества

• Высокая отключающая способность (10 кА) - обеспечивает безопасность даже при серьёзных авариях;
• Коммутируемый нейтральный проводник - повышает уровень безопасности при обслуживании цепей;
• Модульная конструкция - легко интегрируется в любые щитовые комплектации;
• Увеличенный рабочий диапазон температур - работает в холодных подъездах и чердачных помещениях;
• Совместимость с продуктами серии YON MAX - позволяет собирать единые системы управления и защиты.

Ограничения применения

• Не предназначен для установки на улице или во влажных помещениях - степень защиты IP20 не защищает от воды;
• Не рекомендован для защиты мощных двигателей с высоким пусковым током (например, компрессоров) - лучше выбрать характеристику D;
• Запрещено использовать с током выше 20 А - это вызовет ложные срабатывания или выход из строя;
• Не подходит для систем постоянного тока (DC) - только для переменного тока 50 Гц;
• Требуется минимум 70 мм глубины в щите - не впишется в узкие корпуса.

Примеры использования

• Защита группы розеток в спальне или кухне;
• Отключение осветительной линии в коридоре или холле;
• Щитовая защита в коттедже или многоэтажном доме;
• Элемент распределительного щита в торговом центре или детском учреждении;
• Цепь питания стационарного оборудования: кофе-машины, микроволновки, принтеры.

Практические советы

• Выбирая автомат, проверьте соответствие сечения кабеля - для 20 А требуется минимум 2,5 мм2 меди, но лучше 4 мм2 для долговечности;
• При сборке щита располагайте YON MD63H-1PC20 рядом с другими устройствами той же серии - это упрощает диагностику и замену;
• Не используйте этот выключатель вместо УЗО - он не защищает от утечек тока, только от перегрузок и КЗ;
• При монтаже в старых щитах с недостатком места - убедитесь, что глубина 69,9 мм свободна, иначе закроются крышки других модулей;
• При замене - всегда отключайте питание, даже если выключатель находится в положении “OFF” - он не является разъединителем.
