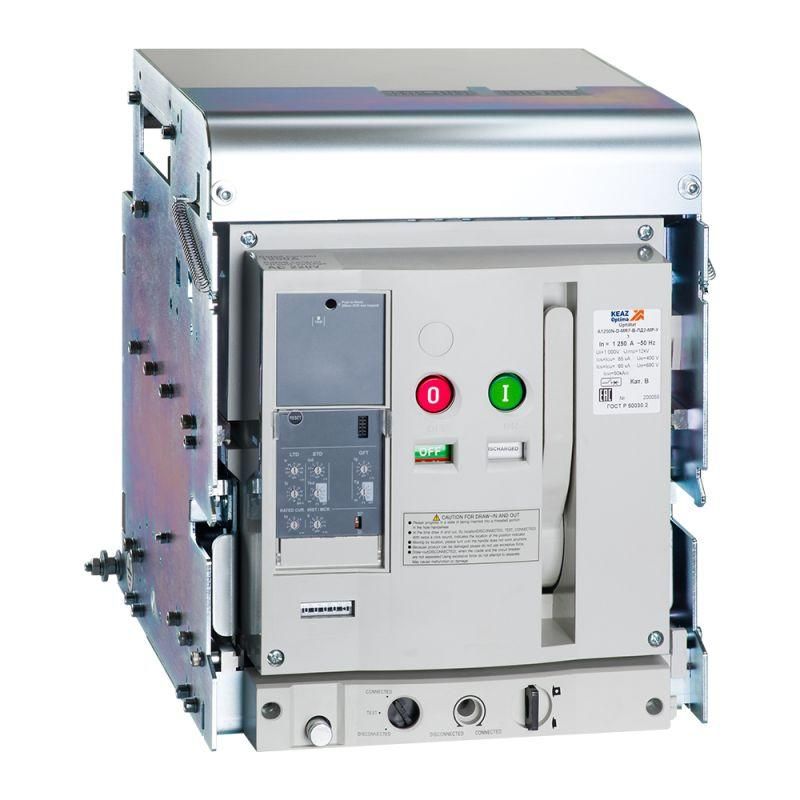

Выключатель автоматический OptiMat A-2500-S4-3P-100-D-MR7.0-BH-C2200-M2-P05-S1-06 | 350213 КЭАЗ

Автоматический выключатель КЭАЗ 350213 - это мощное коммутационное устройство для защиты высокотоковых электрических сетей до 2500 А. Благодаря выдвижной конструкции и высокой отключающей способности, он применяется в распределительных щитах крупных объектов, где важна надёжность и удобство обслуживания.

Назначение и область применения

Автоматический выключатель КЭАЗ 350213 предназначен для защиты электрических цепей от сверхтоков - перегрузок и коротких замыканий. Он используется в промышленных распределительных устройствах, на входе в трансформаторные подстанции, узлах питания больших двигателей, конвейерных систем и других установках с токами выше 1000 А. Устройство обеспечивает безопасную отсечку аварийного тока даже при максимальном значении 100 кА.

Технические характеристики

• Количество полюсов: 3 - защищает все три фазы трёхфазной сети.
• Номинальный ток: 2500 А - максимальный постоянный ток, который выдерживается без срабатывания.
• Диапазон настройки защиты от перегрузки: 1000–2500 А - позволяет гибко задавать порог срабатывания под конкретную нагрузку.
• Номинальная отключающая способность (Icu): 100 кА - способен безопасно отключить самую серьёзную дугу при КЗ в условиях высоких токов короткого замыкания.
• Номинальное напряжение: 690 В - рассчитан на работу в сетях среднего класса напряжения, включая промышленные системы 400–690 В.
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не герметичен; требует установки внутри закрытых шкафов.
• Количество вспомогательных контактов: 6 - из них 6 нормально открытых (6 НО); используются для сигнализации состояния (включен/отключен) и подключения внешних цепей контроля.
• Конструкция: Выдвижное/выкатное устройство - основной механизм можно вывести из корпуса для осмотра, ремонта или замены без демонтажа проводов.
• Подключение силовой цепи: Болтовое - надёжное жесткое соединение с медными шинами или кабелями через болты M12–M16.
• Управление: Кнопка нажимная - включение/отключение осуществляется механически кнопкой на лицевой панели.

Совместимость и монтаж

Автоматический выключатель КЭАЗ 350213 совместим с типовыми выкатными направляющими и опорными рамами, используемыми в ячейках КРУ и ШРА производства КЭАЗ. Для монтажа требуется свободное место в шкафу минимум 800×600×400 мм (зависит от модели шасси). Подключение силовых кабелей выполняется только после отключения всей цепи и проверки отсутствия напряжения. Максимальный момент затяжки болтов - 35 Нм. Не допускается использование адаптеров или переходников между контактами - возможен нагрев и выход из строя.

Безопасность и стандарты

Автоматический выключатель соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2. Конструкция исключает случайное прикосновение к токоведущим частям благодаря корпусу с защитным кожухом. Отключение происходит автоматически при достижении предельного тока, что снижает риск возгорания оборудования. Применение в помещениях с повышенной влажностью запрещено - степень защиты IP20 не предусматривает защиту от брызг и пара.

Преимущества

• Выдвижная конструкция позволяет менять или диагностировать аппарат без отсоединения силовых кабелей - экономит время при плановом обслуживании.
• Широкий диапазон регулировки тока перегрузки (1000–2500 А) даёт точную настройку под реальные условия работы нагрузки.
• Высокая отключающая способность (100 кА) делает его подходящим для зон с большой короткозамкнутой мощностью - например, рядом с главными трансформаторами.
• 6 вспомогательных контактов позволяют легко интегрировать сигналы в систему SCADA или PLC без дополнительных модулей.

Ограничения применения

• Не предназначена для установки вне помещений - IP20 не защищает от воды, пыли и агрессивной среды.
• Не рекомендован для частого ручного включения/отключения - предназначен для аварийной защиты, а не для оперативного управления.
• Может использоваться только в сетях переменного тока - не работает в DC-системах.
• Требуется соблюдение минимального расстояния от соседних аппаратов - плотная компактная сборка вызывает перегрев.

Примеры использования

• Главный ввод в промышленный цех с питанием от трансформатора 10/0,4 кВ.
• Защита группы насосов на водопроводной станции суммарной мощностью >1 MW.
• Щитовая распределения энергии на заводе с большим количеством частотных преобразователей.
• Линия питания печи индукционного нагрева с импульсными нагрузками.

Практические советы

• Перед первым включением обязательно проверьте настройку тока перегрузки - она должна быть чуть выше рабочего тока нагрузки, но ниже допустимой температурной границы кабеля.
• При монтаже следите за равномерностью затяжки всех болтов - перекос одного контакта может привести к местному нагреву и повреждению.
• Обязательно используйте выкатной механизм для ежегодного осмотра контактов - окисление и нагар снижают срок службы.
• Для удалённого контроля состояния подключите хотя бы один из вспомогательных контактов к контроллеру - это позволит получать сигнал “откл.” в режиме реального времени.
• Не смешивайте этот автомат с менее мощными устройствами в одном ряду без учёта коэффициента теплопередачи - возможно взаимное влияние температур.
