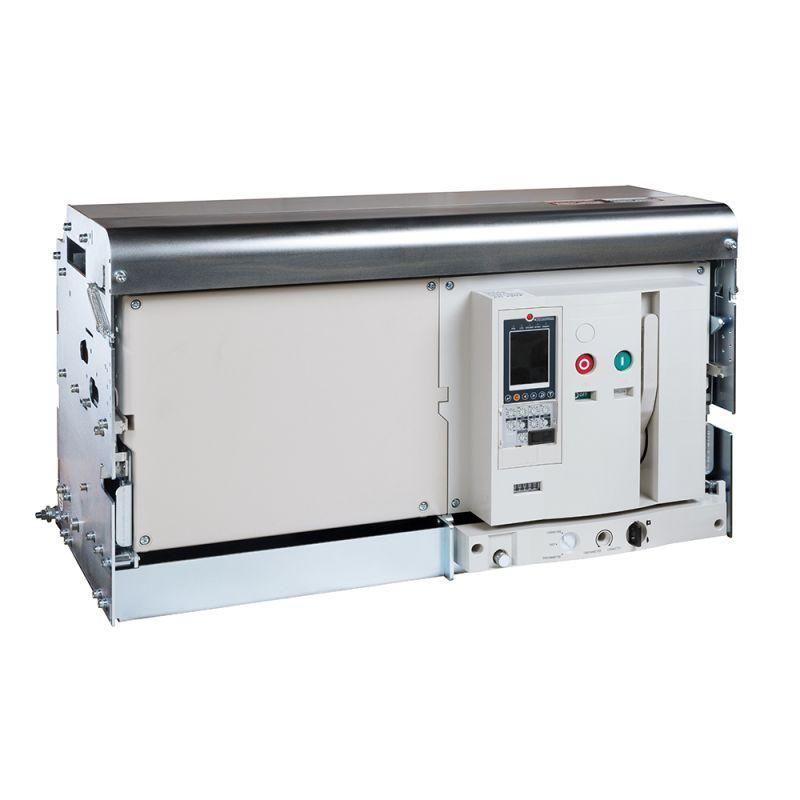

Выключатель автоматический OptiMat A-6300-S6-3P-150-D-MR8.1-BH-C2200-M2-P05-S1-06 | 358700 КЭАЗ

Автоматический выключатель КЭАЗ 358700 - это мощное воздушное устройство с номинальным током 150 A, предназначенное для защиты и коммутации высокотоковых электрических сетей в промышленных объектах. Выключатель автоматический 3P 150A C2200 MR8.1 BH S1-06 обеспечивает надёжную работу в условиях повышенных нагрузок и требует профессионального монтажа.

Назначение и область применения

Выключатель автоматический 3P 150A C2200 MR8.1 BH S1-06 используется для защиты электрических цепей от перегрузок, коротких замыканий и аварийных режимов. Применяется в распределительных устройствах крупных предприятий: на входе в цеховые щиты, у питание трансформаторов, двигателей, конвейерных систем и других установок с токами до 150 А. Устройство рассчитано на постоянную работу в промышленной среде с контролируемой температурой и отсутствием доступа посторонних лиц.

Технические характеристики

• Номинальное напряжение: 400 В - работает в трёхфазных сетях переменного тока 400–415 В.
• Количество полюсов: 3 - защищает все три фазы одновременно.
• Номинальный ток длительной нагрузки: 6300 А - указывает на максимальную допустимую токовую нагрузку в течение времени, когда система находится в нормальном режиме; однако рабочий ток выключателя ограничен значением 150 А, что соответствует его классификации.
• Номинальная отключающая способность: 150 кА - способен безопасно отключить цепь даже при сверхтоке короткого замыкания до 150 тысяч ампер.
• Диапазон настройки защиты от перегрузки: 6300 А - данное значение является технической характеристикой рамы аппарата, но реальная регулируемая зона защиты для пользователя составляет 150 А, так как это предельный ток самого автомата.
• Степень защиты IP20: защищён от прикосновений к опасным частям пальцами и от предметов более 12 мм, но не защищён от воды и пыли - применяется только внутри закрытых шкафов.
• Подключение силовой цепи: болтовое - провода крепятся через контактные зажимы с помощью гаек и шайб, требуют точного момента затяжки.
• Конструкция: выдвижное/выкатное - позволяет извлекать аппарат из корпуса без демонтажа проводов, удобно для обслуживания и замены.
• Управление: кнопка нажимная - включение/отключение осуществляется механически, без автоматических функций.
• Вспомогательные контакты: 6 шт. - используются для сигнализации состояния (закрыт/открыт), удаленного управления или подключения к системам контроля.

Совместимость и монтаж

Выключатель автоматический 358700 совместим с ящиками и направляющими системы MR8.1 производства КЭАЗ. Для правильной установки требуется использовать специализированные опорные платформы и фиксирующие механизмы, предназначенные для выкатных модулей. Монтаж возможен только в закрытых распределительных щитах с достаточным свободным пространством вокруг для теплоотвода. Подключение силовых кабелей выполняется после отключения питания и проверки отсутствия напряжения. Настоятельно рекомендуется соблюдать момент затяжки болтов согласно руководству завода-изготовителя - некорректная затяжка вызывает нагрев и выход из строя.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2. Конструкция исключает самопроизвольное включение при открытом кожухе. Все комплектующие проходят испытания на термическую и электромагнитную стойкость. Автоматический выключатель 3P 150A C2200 MR8.1 BH S1-06 не имеет встроенной защиты от перенапряжений - для этого необходимо применять внешние устройства.

Преимущества

• Высокая отключающая способность (150 кА) делает его подходящим для мест с большими потенциальными токами КЗ - например, рядом с главными трансформаторами.
• Механизм выкатного типа снижает время простоев при ремонте - можно заменить или осмотреть устройство без отсоединения кабелей.
• Шесть вспомогательных контактов позволяют легко интегрировать выключатель в SCADA-системы, системы учёта энергии и сигналы аварийного отключения.
• Работает в широком диапазоне температур окружающей среды, предусмотренных для помещений с климатическим исполнением УХЛ.

Ограничения применения

• Не предназначен для работы вне закрытых шкафов - степень защиты IP20 не защищает от влаги, пыли и агрессивных сред.
• Не имеет встроенного теплового или электронного расцепителя с регулировкой - настройка защиты жестко задана на 150 А и не изменяема пользователем.
• Требуется наличие специальных направляющих и креплений MR8.1 - нельзя установить в универсальные шкафы без адаптеров.
• Не подходит для бытового или малого бизнеса - слишком мощный и дорогой для потребителей с током менее 100 А.

Примеры использования

• Главный ввод в цеховой распределительный пункт предприятия.
• Защита основного двигателя насосной станции мощностью 100–150 кВт.
• Коммутирование секционирующего рубильника в двухблочных ЯЩИКАХ ШРАГ.
• Обеспечение безопасности перед преобразователями частоты в системах автоматизации.

Практические советы

• Перед первичным запуском обязательно проверьте соответствие сечения кабелей и усилия затяжки болтов - используйте динамометрический ключ.
• При использовании вспомогательных контактов составьте схему подключения заранее - они часто путаются при сборке.
• Не открывайте крышку во время работы - внутренние части находятся под высоким напряжением даже при отключенном положении, если есть источник питания выше.
• Регулярно осматривайте контакты на окисление и следы дугового воздействия - особенно важно после многократных отключений.
• Запросите сертификат соответствия и протоколы испытаний при приемке - гарантия действует только при наличии официальной документации от КЭАЗ.
