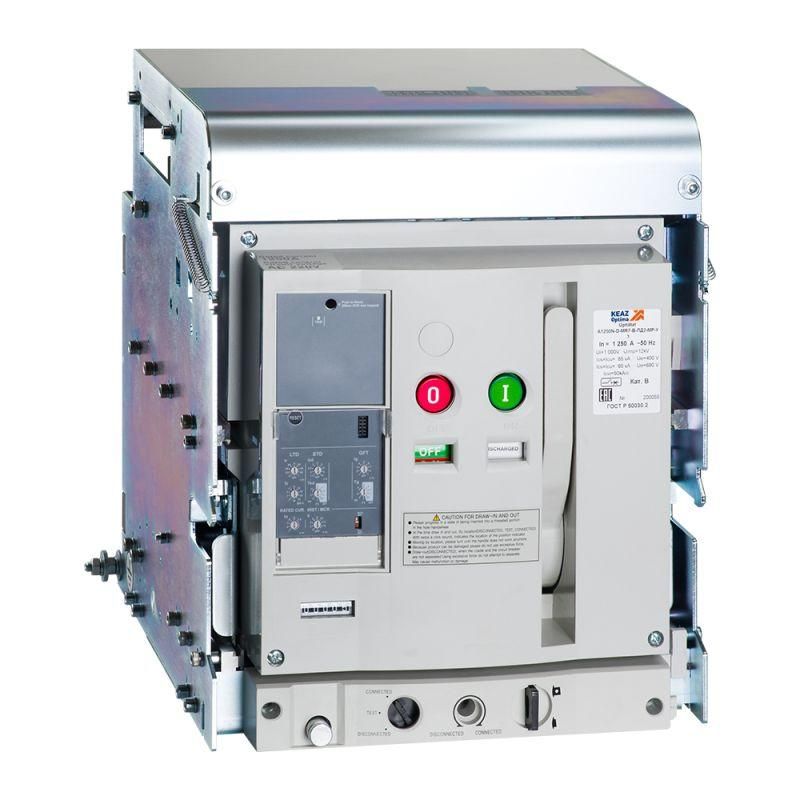

Выключатель автоматический OptiMat A-800-S2-3P-65-D-MR7.0-B-C0000-M0-P05-S1-03 | 347301 КЭАЗ

Автоматический выключатель КЭАЗ 347301 - трёхполюсное силовое устройство с номинальным током 800 А и отключающей способностью 65 кА, предназначенное для защиты и коммутации мощных цепей в промышленной электросети. Выключатель оснащён выдвижной конструкцией, шестью контактами (6 НЗ + 6 НО) и степенью защиты IP20, что делает его подходящим для установки в щитовые камеры и распределительные устройства.

Назначение и область применения

Автоматический выключатель КЭАЗ 347301 используется для защиты электрических цепей от перегрузок и коротких замыканий в системах с рабочим напряжением до 690 В. Он применяется в промышленных объектах: на производствах с крупными двигателями, в системах конвейерного транспорта, в комплектных распределительных устройствах (КРУ), на подстанциях и в энергоёмком оборудовании. Устройство обеспечивает надёжную коммутацию нагрузки и быстрое отключение при аварийных ситуациях.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 800 А - максимальный постоянный ток, который выключатель может проводить длительно без повреждений
• Отключающая способность: 65 кА - максимальная величина тока короткого замыкания, которую выключатель способен безопасно прервать
• Номинальное напряжение: 690 В - предельное рабочее напряжение сети переменного тока
• Степень защиты: IP20 - защищён от доступа пальцами и предметами более 12 мм, но не защищён от воды и пыли; требует установки внутри закрытых корпусов
• Количество контактов: 6 - 6 нормально замкнутых (6 НЗ) и 6 нормально открытых (6 НО) вспомогательных контактов для сигнализации состояния выключателя
• Тип подключения: болтовое - для присоединения кабелей используются зажимы с болтами, обеспечивающие прочное и долговечное соединение
• Тип элемента управления: кнопка нажимная - управление осуществляется механическим нажатием, без необходимости ручного рычага
• Конструкция: выдвижное/выкатное - позволяет извлекать аппарат из ячейки без демонтажа проводов, удобно для обслуживания и замены

Совместимость и монтаж

Выключатель КЭАЗ 347301 совместим с типовыми ячейками КРУ, рассчитанными на выдвижные модули. Для монтажа требуется свободное место в щите с учётом габаритов аппарата и зазора для выдвижения. Подключение выполняется через болтовые зажимы - необходимо соблюдать момент затяжки, указанный в руководстве производителя. Вспомогательные контакты (6 НЗ / 6 НО) предназначены для подключения цепей контроля, сигнализации и блокировок. Перед первичным запуском проверьте правильность фазировки и целостность всех соединений.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2. Применение в соответствии с этими нормами гарантирует безопасность при работе с высокими токами. Устройство прошло испытания на термическую и электромагнитную стойкость. Эксплуатация вне допущенных условий (например, во взрывоопасной среде или при наличии жидкости) недопустима.

Преимущества

• Выдвижная конструкция снижает время техобслуживания - можно заменить или диагностировать выключатель без отключения всей системы
• Широкий набор вспомогательных контактов (6 НЗ + 6 НО) даёт гибкую возможность интеграции в системы автоматизации и SCADA
• Высокая отключающая способность (65 кА) обеспечивает надёжную работу даже в сетях с большими токами КЗ, характерных для промышленных предприятий
• Болтовое подключение минимизирует риск нагрева и окисления контактов при больших токах

Ограничения применения

• Не внешней установке - степень защиты IP20 исключает использование в помещениях с повышенной влажностью, пылью или на улице
• Не предназначен для частого ручного включения/отключения - оптимально работает в режиме защиты, а не регулярной коммутации
• Требуется жесткая фиксация в ячейке - вибрации и несоответствие габаритов могут вызвать отказ контактов
• Максимальное напряжение 690 В - нельзя использовать в сетях выше этого значения, в том числе в некоторых HVDC-системах

Примеры использования

• Защита главного входа питания на заводе с двигателем мощностью >400 кВт
• Коммутирование питание конвейера в пищевой промышленности
• Интеграция в распределительный пункт КРУ-10(6)/0,4 кВ с контролем положения через вспомогательные контакты
• Подключение в качестве основного автомата в центре управления технологическим процессом (ЦУТП)

Практические советы

• Перед установкой проверьте соответствие посадочных размеров вашей ячейки - выдвижной механизм требует точного совпадения направляющих
• При использовании вспомогательных контактов используйте экранированные кабели для сигналов, чтобы избежать помех от силовых цепей
• Обязательно проведите тепловизионный контроль после первого включения - наличие перегрева на болтовых соединениях говорит о плохом контакте
• Рекомендован периодический осмотр контактов каждые 6–12 месяцев - особенно при частых отключениях по КЗ
• Не забудьте сохранить документацию на выключатель КЭАЗ 347301 - она необходима для сертификационных проверок и планового ремонта
