Выключатель автоматический OptiMat D800N-D-MR2-У3 | 321641 КЭАЗ

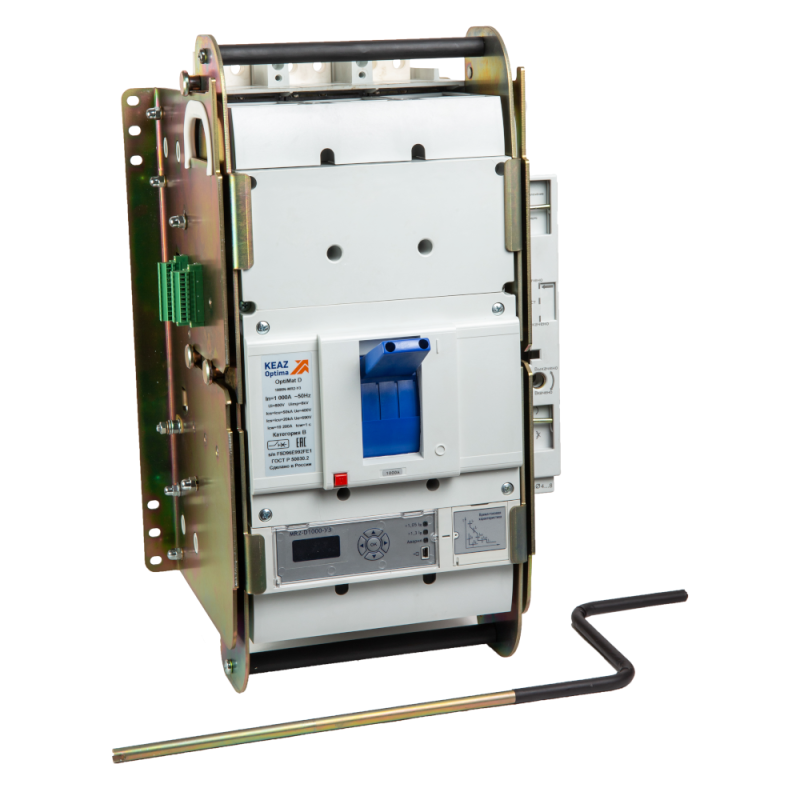

Автоматический выключатель КЭАЗ 321641 - трёхполюсный силовой аппарат в литом корпусе с электронным расцепителем, рассчитанный на номинальный ток 800 А и уставку защиты от перегрузки от 320 до 800 А. Применяется в промышленных сетях переменного тока до 690 В для защиты оборудования от перегрузок и коротких замыканий, обеспечивает надёжное отключение даже при высоких токах КЗ до 40 кА.

Назначение и область применения

Автоматический выключатель КЭАЗ 321641 предназначен для защиты электрических цепей переменного тока частотой 50 Гц с напряжением до 690 В и рабочими токами до 1000 А. Он используется для редких оперативных включений и отключений - не более шести раз в час. Подходит для установки в распределительных щитах промышленных объектов: на входе мощных двигателей, конвейерных линий, систем HVAC, сварочных установок и других нагрузок с высоким потреблением энергии.

Технические характеристики

• Номинальный ток: 800 А
• Количество полюсов: 3
• Номинальное напряжение: 400–690 В
• Номинальная отключающая способность: 40 кА
• Диапазон настройки защиты от перегрузки: 320–800 А
• Тип расцепителя: электронный, с возможностью точной настройки порогов срабатывания
• Степень защиты: IP30 - защита от доступа к опасным частям и твёрдыми предметами, но без защиты от воды
• Температурный диапазон эксплуатации: от –40 C до +70 C
• Привод: ручной, с возможностью подключения моторного привода для удалённого управления
• Способ подключения: винтовые зажимы
• Способ монтажа: на винты (фиксация через отверстия в основании)
• Управление: рычаговый механизм
• Конструкция: выкатная - позволяет извлекать устройство из щита без демонтажа проводов
• Количество вспомогательных контактов: 0

Совместимость и монтаж

Автоматический выключатель КЭАЗ 321641 имеет выкатную конструкцию, что значительно ускоряет обслуживание и замену. Для монтажа требуется свободное место в щите с учётом габаритов аппарата и возможности выдвижения. Монтаж выполняется на винты - необходимо просверлить отверстия в монтажной плите и зафиксировать корпус болтами M8–M10. Подключение проводов осуществляется через винтовые зажимы; рекомендуется использовать медные жилы сечением до 240 мм2. Моторный привод можно установить дополнительно - он совместим с другими моделями серии Optima.

Безопасность и стандарты

Автоматический выключатель КЭАЗ 321641 соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2. Сертифицирован в Реестре промышленной продукции Российской Федерации (№ 10385157). Электронный расцепитель обеспечивает селективную защиту: различает длительную перегрузку и импульсный ток КЗ, снижая риск ложных срабатываний. Наличие индикации состояния и аварийных событий повышает безопасность при диагностике.

Преимущества

• Электронный расцепитель с широким диапазоном уставок (320–800 А) позволяет точно адаптировать защиту под конкретную нагрузку
• Выкатная конструкция исключает необходимость отсоединения кабелей при техобслуживании
• Поддержка моторного привода даёт возможность дистанционного управления и интеграции в системы АСУ ТП
• Широкий температурный диапазон (-40…+70 C) обеспечивает работу в суровых условиях - холодных цехах, открытых площадках, на севере России
• Российское производство гарантирует наличие запасных частей и сервисную поддержку внутри страны
• Чёткий рычажковый привод и визуальная индикация положения контактов упрощают контроль состояния устройства

Ограничения применения

• Не предназначена для частых включений/отключений - допускается максимум 6 операций в час; для более частых циклов требуется контактор
• Степень защиты IP30 не обеспечивает защиту от брызг и влаги - применение вне закрытых щитов требует дополнительной герметизации
• Отсутствие встроенных вспомогательных контактов (0НЗ/0НО) требует внешнего решения для сигнализации состояния
• Не подходит для постоянных токов - работает только в сетях переменного тока 50 Гц
• Требуется соблюдение минимальных зазоров вокруг аппарата для теплоотвода при работе на пределе номинала

Примеры использования

• Защита главного ввода на крупном производстве с суммарной нагрузкой около 800 А
• Щит питания конвейера на пищевом заводе с высокими пусковыми токами
• Распределительный пункт на нефтеперерабатывающем предприятии в условиях низких зимних температур
• Централизованная система управления насосными станциями с дистанционным управлением через моторный привод

Практические советы

• Перед установкой проверьте соответствие сечения кабеля и момента затяжки винтов - перетяжка повредит контакт, недотяжка вызовет нагрев
• При использовании моторного привода убедитесь, что питание на него подаётся от отдельной цепи с защитой
• Настройте уставку перегрузки не выше 80 % от максимального рабочего тока цепи - это повысит срок службы оборудования
• Для работы в помещениях с повышенной влажностью используйте дополнительный кожух или термостойкую изоляцию
• При замене старого автомата - сохраните схему подключения, так как выкатная конструкция не меняет расположение фаз
• Регулярно осматривайте контакты и механизмы - особенно после нескольких срабатываний при КЗ
