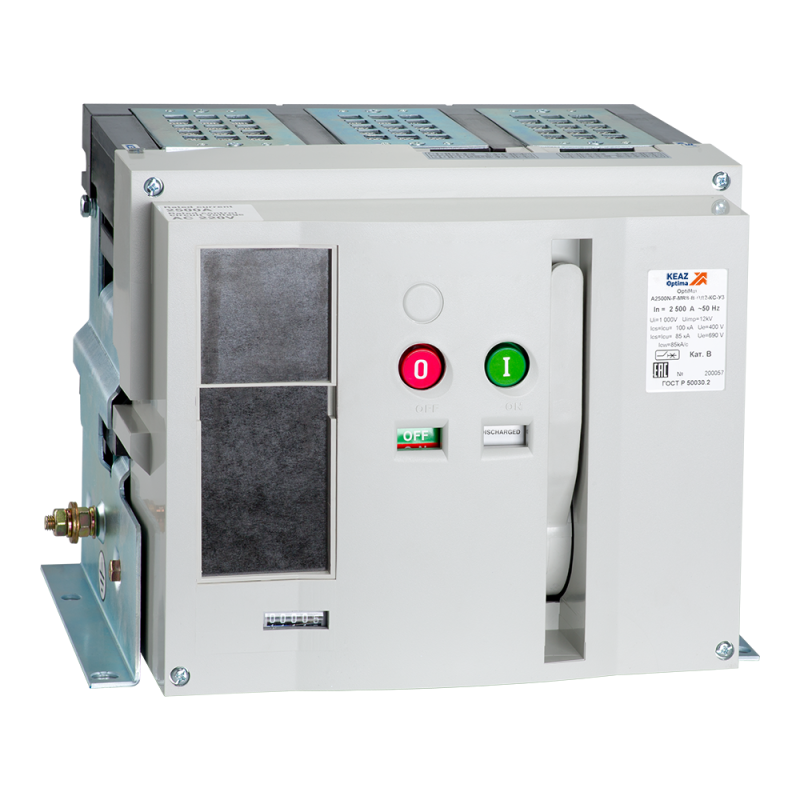

Выключатель автоматический OptiMat A-1000-S2-3P-65-F-MR0-B-C0000-M0-P04-S1-03 | 347316 КЭАЗ

Автоматический выключатель КЭАЗ 347316 - трёхполюсное устройство для защиты мощных электрических цепей от перегрузок и коротких замыканий. Подходит для установки в распределительных щитах промышленного оборудования, где требуется надёжное отключение при токах до 1000 А.

Назначение и область применения

Автоматический выключатель КЭАЗ 347316 предназначен для коммутации и защиты силовых цепей переменного тока с номинальным напряжением до 690 В. Он защищает оборудование от повреждений из-за перегрузок и аварийных токов короткого замыкания. Применяется в системах питания крупных двигателей, трансформаторов, конвейеров, сварочных аппаратов и других промышленных установок с высокой мощностью.

Технические характеристики

• Количество полюсов: 3 - обеспечивает одновременное отключение всех фаз при срабатывании.
• Номинальный ток длительной нагрузки (Iu): 1000 А - максимальный постоянный ток, который выключатель может проводить без перегрева.
• Уставка тока расцепления: регулируется в диапазоне 500–1000 А - позволяет настроить чувствительность к перегрузкам под конкретную нагрузку.
• Номинальная отключающая способность (Icu): 65 кА - способность безопасно отключить цепь при максимальном токе короткого замыкания.
• Номинальное напряжение: 690 В - рабочее напряжение для трёхфазных сетей промышленного типа.
• Степень защиты: IP20 - защита от доступа пальцев и твёрдых предметов, но не от воды; подходит только для внутренней установки в закрытых щитах.
• Тип управления: кнопка нажимная - ручное включение/выключение через механический привод.
• Подключение силовой цепи: болтовое - требует фиксации кабелей с помощью гаек и шайб, обеспечивает прочное и долговечное соединение.
• Вспомогательные контакты: 6 шт. (6 НЗ + 6 НО) - в комплекте 6 нормально замкнутых и 6 нормально разомкнутых контактов для сигнализации состояния выключателя в системах управления.

Совместимость и монтаж

Выключатель КЭАЗ 347316 является стационарным устройством и устанавливается в сборках с жёстким креплением. Для монтажа необходимы: подходящие по сечению силовые кабели (до 240 мм2, согласно таблицам КЭАЗ), инструмент для затяжки болтов (динамометрический ключ рекомендован), а также свободное пространство вокруг корпуса для теплоотвода. Учитывайте посадочные размеры - выключатель не совместим с DIN-рейками, он крепится на платформу или раму щита. Вспомогательные контакты подключаются отдельными проводами, их количество и тип позволяют реализовать функции контроля положения, блокировок и сигналов в системах АСУ ТП.

Безопасность и стандарты

Автоматический выключатель КЭАЗ 347316 соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2. Конструкция выполнена с учётом требований к безопасности при работе с высокими токами. Отключение происходит за счёт теплового и электромагнитного расцепителей, что исключает самопроизвольное включение после срабатывания. Устройство не предназначено для частых операций включения/отключения - применяется как средство защиты, а не как обычный рубильник.

Преимущества

• Широкий диапазон настройки тока расцепления (500–1000 А) - точная адаптация под нагрузку без замены аппарата.
• Высокая отключающая способность (65 кА) - гарантирует безопасность даже при серьёзных авариях в сети.
• Наличие 12 вспомогательных контактов - удобно для интеграции в системы автоматизации и удалённого контроля.
• Болтовое подключение - надёжнее, чем шины или клеммы, особенно при больших токах и вибрациях.
• Произведён на заводе КЭАЗ - известный российский производитель с проверенной технологией и качеством сборки.

Ограничения применения

• Не допускается использование во влажных, пыльных или открытых помещениях - степень защиты IP20 не предохраняет от жидкости и пыли.
• Не предназначен для частого ручного включения/отключения - рассчитан на работу в режиме защиты, а не на коммутацию.
• Требуется профессиональный монтаж: неправильно затянутые болты могут вызвать нагрев, оплавление или отказ.
• Не имеет встроенного дистанционного управления - для автоматического управления нужны внешние устройства (например, контакторы).

Примеры использования

• Защита главного входа в промышленный цех с мощностью более 500 кВт.
• Отключение питание большого насоса на водопроводной станции.
• Работа в составе распределительного щита для конвейера на пищевом производстве.
• Интеграция в систему управления станком с ЧПУ, где сигналы с вспомогательных контактов передаются в контроллер.

Практические советы

• Перед первым запуском обязательно проверьте правильность настройки тока расцепления - она должна быть чуть выше максимального рабочего тока нагрузки, но ниже допустимого тока кабеля.
• При использовании вибрационного оборудования дополнительно закрепите все болтовые соединения контргайками.
• Для диагностики используйте вспомогательные контакты: НЗ можно подключить к световому индикатору “выключен”, НО - к индикатору “включен”.
• Не устанавливайте выключатель рядом с источниками тепла - температурный коэффициент влияет на точность срабатывания теплового расцепителя.
• Обязательно сохраняйте документацию КЭАЗ - там указаны моменты затяжки болтов и схемы подключения вспомогательных контактов.
