Выключатель автоматический OptiMat D630H-TM320-УХЛ3 | 291473 КЭАЗ

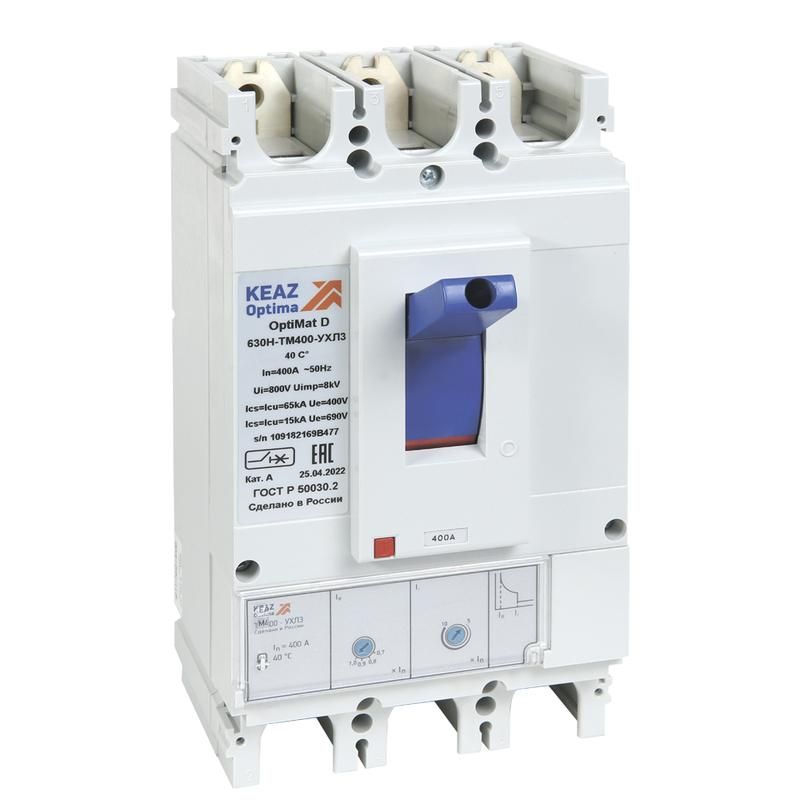

Автоматический выключатель OptiMat D630H-TM320-УХЛ3 КЭАЗ - трёхполюсное устройство в литом корпусе с термомагнитным расцепителем, предназначенное для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для стационарной установки в распределительных щитах промышленных объектов, где требуется надёжная защита нагрузок до 320 А.

Назначение и область применения

OptiMat D630H-TM320-УХЛ3 КЭАЗ используется для защиты кабельных линий, силового оборудования и распределительных систем переменного тока. Применяется в промышленных щитах: на входе в цеха, у крупных двигателей, насосов, компрессоров, конвейеров. Устройство обеспечивает защиту от длительных перегрузок и аварийных токов короткого замыкания. Подходит для условий эксплуатации с повышенной влажностью и колебаниями температур - класс исполнения УХЛ3 позволяет использовать его в неотапливаемых помещениях.

Технические характеристики

• Номинальное напряжение: 690 В - работает в сетях до 690 В переменного тока, включая промышленные системы 400–660 В.
• Номинальный ток: 320 А - максимальный постоянный ток, который выключатель может коммутировать без повреждений.
• Количество полюсов: 3 - защищает все три фазы одновременно.
• Номинальная отключающая способность: 65 кА - способен безопасно отключить ток короткого замыкания до 65 тысяч ампер.
• Тип расцепителя: термомагнитный - сочетание тепловой защиты (от перегрузок) и магнитной (от КЗ).
• Диапазон настройки перегрузки: 224–320 А - можно задать порог срабатывания по перегрузке в этом интервале, что даёт гибкость под конкретную нагрузку.
• Степень защиты IP30 - защита от доступа пальцев и твёрдых предметов >2,5 мм; пылевлагозащита отсутствует - требует установки внутри закрытого щита.
• Способ подключения: винтовой - провода зажимаются болтами, подходят медные жилы сечением до 120 мм2 (по нормам КЭАЗ).
• Защита по минимальному напряжению: есть - автомат отключается при снижении напряжения ниже установленного предела, предотвращая запуск оборудования при недопустимом уровне питания.
• Монтаж: стационарный, винтовой - не предназначены для выдвижения или быстрого демонтажа.
• Количество контактов: 0 - не имеет встроенных вспомогательных контактов, не поддерживает сигнализацию состояния.

Совместимость и монтаж

OptiMat D630H-TM320-УХЛ3 КЭАЗ монтируется на DIN-рейку шириной 35 мм. Для подключения используются винтовые зажимы - необходимо соблюдать момент затяжки, указанный в руководстве (обычно 8–10 Нм). Максимальное сечение проводника - 120 мм2. Устройство не совместимо с модульными аксессуарами (например, дугогашением, дополнительными контактами), так как не имеет разъёмов для них. Отсутствие вспомогательных контактов исключает возможность удалённой сигнализации положения автомата.

Безопасность и стандарты

OptiMat D630H-TM320-УХЛ3 КЭAZ соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2. Произведён в соответствии с международными стандартами на автоматические выключатели в литом корпусе. Сертифицирован для работы в условиях категории загрязнения 3 и перенапряжения III - типичных для промышленных распределительных систем.

Преимущества

• Точная настройка порога перегрузки (224–320 А) позволяет адаптировать защиту под реальные условия эксплуатации, минимизируя ложные срабатывания.
• Высокая отключающая способность (65 кА) обеспечивает надёжность даже в местах с высокими токами КЗ - например, рядом с мощными трансформаторами.
• Конструкция в литом корпусе повышает механическую прочность и долговечность устройства.
• Функция защиты по минимальному напряжению предотвращает самозапуск оборудования после восстановления питания - важна для технологических процессов.
• Исполнение УХЛ3 гарантирует работу при температурах от −40C до +40C - подходит для холодных цехов и открытых щитовых.

Ограничения применения

• Не применяется во взрывоопасных средах - отсутствует взрывозащита.
• IP30 не допускает установку вне закрытых щитов - нельзя использовать на открытом воздухе или в сырых помещениях без дополнительной защиты.
• Отсутствуют вспомогательные контакты - невозможно подключить сигналы “включен/выключен” к системам контроля или АСУ ТП.
• Не поддерживает внешнюю настройку через интерфейсы (USB, RS485) - отличается от моделей с микропроцессорными расцепителями в этой же серии.
• Только ручное управление - нет возможности дистанционного включения/отключения.

Примеры использования

• Главный ввод в цех с мощностью 200 кВт - защита от перегрузки и КЗ при питании от трансформатора 630 кВА.
• Щит питания конвейера с двигателями суммарной мощностью 150 кВт - настройка расцепителя на 280 А для учёта пусковых токов.
• Распределительный щит на холодильном комплексе - использование в условиях УХЛ3 при температуре −20C.

Практические советы

• Перед установкой проверьте соответствие сечения кабеля и момента затяжки винтов - некорректный монтаж вызывает нагрев и выход из строя.
• Настройте порог перегрузки ближе к рабочему току нагрузки, но выше пускового - для двигателей рекомендовано 1,1–1,2× от номинала двигателя.
• Если нужна сигнализация состояния - используйте внешние реле или выберите модель с контактами (например, OptiMat D с микропроцессорным расцепителем).
• Не устанавливайте в щиты с плохой вентиляцией - перегрев снижает срок службы терморасцепителя.
• Проверяйте целостность механизма перед первым включением - рычаг должен перемещаться свободно без заеданий.
