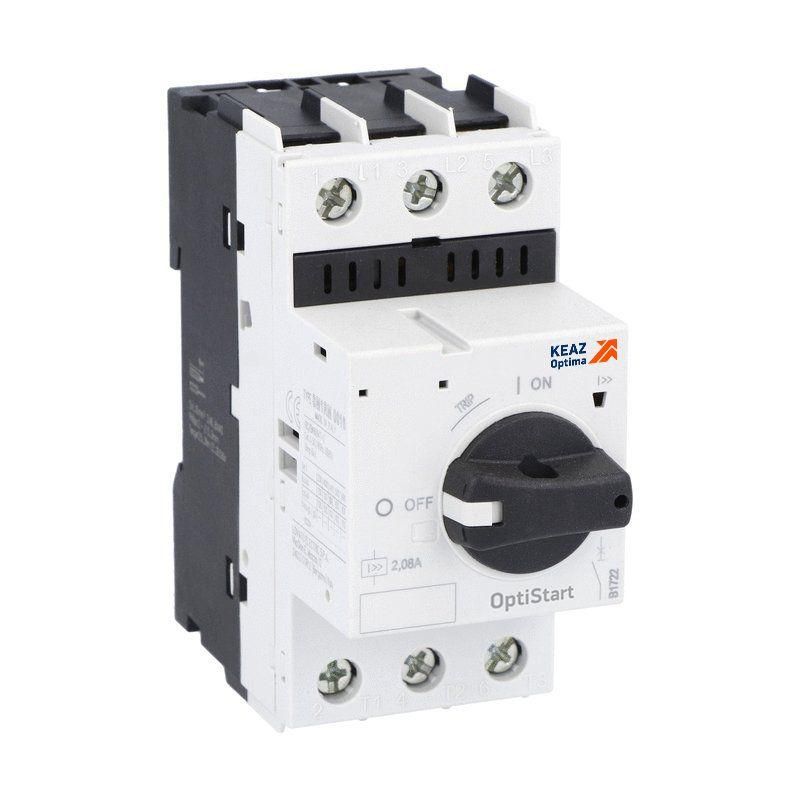

Выключатель автоматический OptiStart MP-32RHI-1-T2 | 340151 КЭАЗ

Автоматический выключатель MP-32RHI-1-T2 1А 690В 100кА с магнитным расцепителем от КЭАЗ предназначен для защиты электрических цепей переменного тока от перегрузок и коротких замыканий. Устройство подходит для установки в распределительных щитах на объектах с высокими требованиями к надежности — например, на промышленном оборудовании, где важна точная отсечка токов повреждений.

Назначение и область применения

MP-32RHI-1-T2 1А 690В 100кА защищает трехфазные цепи с номинальным током 1 А. Он рассчитан на работу в сетях с напряжением до 690 В и способен отключить ток короткого замыкания до 100 кА — что делает его подходящим для использования в местах с высокой потенциальной энергией КЗ, таких как промышленные распределительные пункты, станции управления и системы питания оборудования с большими пусковыми токами. Выключатель особенно эффективен там, где требуется защита от обрыва одной из фаз — он сразу реагирует на потерю одного провода, предотвращая перегрев двигателя или выход из строя нагрузки.

Технические характеристики

• Номинальное напряжение: 690 В переменного тока
• Номинальный ток: 1 А
• Количество полюсов: 3
• Номинальная отключающая способность: 100 кА
• Диапазон регулировки срабатывания при коротком замыкании: 13 А (фиксированная настройка)
• Номинальная мощность при AC-3, 230 В: 0,18 кВт
• Степень защиты: IP20 — защита от прикосновения к токоведущим частям, но не от пыли и влаги
• Рабочий температурный диапазон: от -20 °C до +60 °C
• Монтаж: на винты (крепление к DIN-рейке не предусмотрено)
• Исполнение: встраиваемое — устанавливается внутрь шкафа или корпуса
• Функция: чувствителен к обрыву фазы, имеет видимую индикацию срабатывания и индикатор магнитного расцепления

Совместимость и монтаж

MP-32RHI-1-T2 1А 690В 100кА монтируется исключительно на винты — для этого требуются отверстия в панели и соответствующие крепежные элементы. Устройство не совместимо с DIN-рейкой. Подключение выполняется через верхние и нижние зажимы; важно соблюдать момент затяжки, указанный в руководстве производителя. Для обеспечения надежного контакта используйте жилы сечением, соответствующим классу 1 А. Монтаж допускается только внутри закрытых щитов с уровнем защиты не ниже IP54, так как сам выключатель имеет степень IP20.

Безопасность и стандарты

MP-32RHI-1-T2 1А 690В 100кА соответствует международным нормам IEC/EN 60947-2 для автоматических выключателей. Наличие функции защиты от обрыва фазы и визуального индикатора срабатывания повышает безопасность обслуживания — оператор может быстро определить причину отключения. Температурная компенсация снижает риск ложных срабатываний при колебаниях окружающей температуры.

Преимущества

• Высокая отключающая способность — 100 кА позволяет применять устройство даже в крупных промышленных системах с большой токовой мощностью КЗ
• Защита от обрыва фазы — предотвращает повреждение двигателей и другого оборудования при работе в режиме “двухфазного” питания
• Встроенный индикатор срабатывания — легко отличить механическое отключение от ручного перевода в положение “выкл”
• Устойчивость к широкому диапазону температур — работает в условиях холодных складов и нагретых машинных залах
• Поддерживает координацию типа 1 и 2 с контакторами OptiStart K — обеспечивает согласованную защиту всей цепи
• Гибкая система аксессуаров — можно доработать выключатель под нужды проекта (например, добавить блокировки или сигнализацию)

Ограничения применения

• Не предназначена для наружной установки — IP20 не защищает от пыли и влаги
• Не поддерживает монтаж на DIN-рейку — требует специальных отверстий и креплений
• Фиксированный порог срабатывания по КЗ — 13 А нельзя изменить, что ограничивает гибкость настройки
• Номинальный ток всего 1 А — не подходит для защиты силового оборудования выше 0,18 кВт при 230 В
• Требуется внешняя защита корпуса — сам выключатель не герметичен, поэтому должен находиться в защищенном шкафу

Примеры использования

• Защита маломощных трёхфазных насосов и вентиляторов в промышленных системах охлаждения
• Контроль цепей управления в станках с ЧПУ, где важна быстрая реакция на обрыв фазы
• Щиты распределения энергии на заводах, где есть высокая вероятность КЗ из-за больших трансформаторов
• Цепи питания датчиков и исполнительных механизмов в средах с экстремальными температурами

Практические советы

• Перед установкой проверьте, что посадочные отверстия соответствуют габаритам MP-32RHI-1-T2 1А 690В 100кА — размеры указаны в технической документации КЭАЗ
• При использовании в условиях низких температур (ниже -10 °C) убедитесь, что все соединения выполнены качественно — термическая компенсация не спасёт от плохого контакта
• Если вы планируете использовать этот выключатель в паре с контактором OptiStart K — сверьтесь с таблицами координации от КЭАЗ, чтобы гарантировать селективность
• Не применяйте MP-32RHI-1-T2 1А 690В 100кА в качестве основного рубильника — он не предназначен для частых ручных коммутаций
• При замене устройства сохраните оригинальные крепёжные детали — они обеспечивают правильное усилие затяжки и контактное давление
