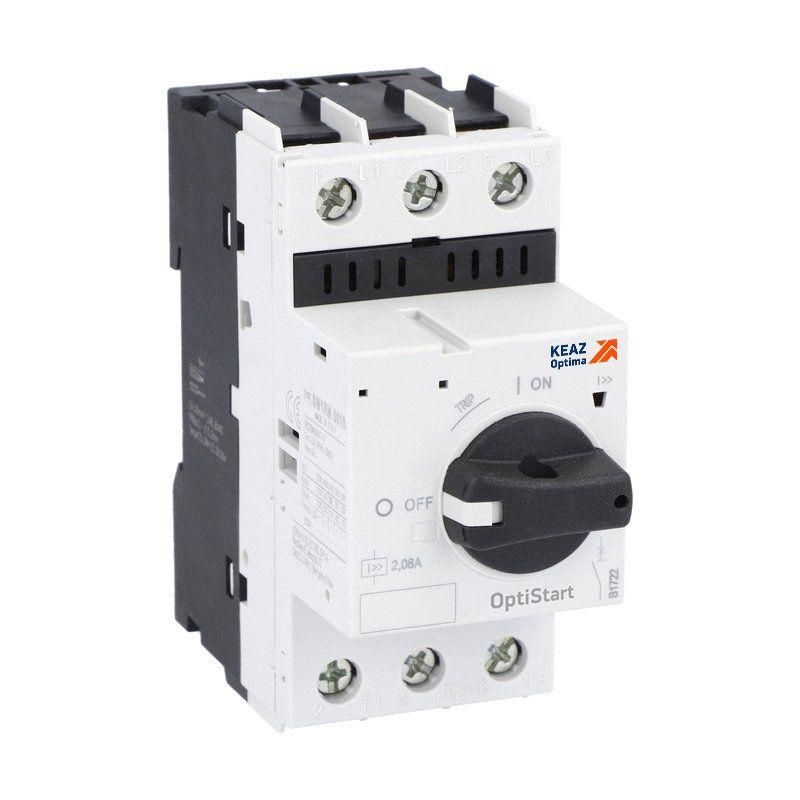

Выключатель автоматический OptiStart MP-32RHI-18-T2 | 340155 КЭАЗ

Автоматический выключатель КЭАЗ 340155 - это стационарный трёхполюсный аппарат с магнитным расцепителем, предназначенный для защиты электрических цепей от токов короткого замыкания. Подходит для установки в силовые щиты на объектах с высокими требованиями к надёжности, например на промышленном оборудовании или в системах распределения энергии до 690 В.

Назначение и область применения

Автоматический выключатель КЭАЗ 340155 защищает электрические сети от повреждений, вызванных сверхтоками - особенно короткими замыканиями. Он предназначен для постоянной установки в распределительных устройствах, где требуется быстрое отключение при аварийных режимах. Применяется в промышленных системах: на станках, конвейерах, трансформаторных подстанциях, в системах управления технологическими процессами. Не используется для частых операций включения/выключения - только для защиты, а не для регулярного переключения нагрузки.

Технические характеристики

• Номинальный ток: 18 А - максимальная длительно допустимая нагрузка без срабатывания
• Номинальное напряжение: 690 В - работает в сетях переменного тока до этого значения
• Отключающая способность: 100 кА - способен безопасно прервать ток короткого замыкания до 100 тысяч ампер
• Число полюсов: 3 - защищает все три фазы одновременно
• Тип расцепителя: магнитный - реагирует только на токи короткого замыкания, не чувствителен к перегрузкам
• Монтаж: встраиваемый стационарный - устанавливается в шкаф или панель без возможности извлечения под нагрузкой

Совместимость и монтаж

Автоматический выключатель КЭАЗ 340155 имеет жёсткий стационарный монтаж - он закрепляется болтами прямо на DIN-рейке внутри распределительного щита. Для подключения используются винтовые зажимы на входе и выходе. Учитывайте габариты аппарата при планировании места в щите - он требует свободного доступа со всех сторон для теплоотвода. Нельзя использовать совместно с модульными устройствами, рассчитанными на стандартную ширину 17,5 мм - этот аппарат крупнее и не соответствует типовым модульным форматам.

Безопасность и стандарты

Автоматический выключатель КЭАЗ 340155 соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2. Обеспечивает класс защиты IP20 - предохраняет от контакта с токоведущими частями, но не герметичен. Не предназначен для работы во взрывоопасных средах или на открытом воздухе без дополнительной защиты корпуса.

Преимущества

• Высокая отключающая способность (100 кА) обеспечивает надёжную работу даже в мощных промышленных сетях
• Магнитный расцепитель срабатывает за миллисекунды при коротком замыкании - минимизирует риск повреждения оборудования
• Стационарная конструкция исключает случайное отключение и снижает вероятность неквалифицированного вмешательства
• Произведён на заводе КЭАЗ - известном производителе с долгой историей в области промышленной автоматики

Ограничения применения

• Не защищает от перегрузок - для этой функции нужен тепловой расцепитель или внешний термореле
• Нельзя применять в сетях постоянного тока - только для переменного тока до 690 В
• Запрещено использовать в условиях повышенной влажности, запылённости или температур ниже –25 C без дополнительного кожуха
• Не предназначен для частого ручного включения/выключения - это не рубильник

Примеры использования

• Защита трёхфазного двигателя 15 кВт на производственной линии
• Распределительный щит насосной станции с питанием от сети 660 В
• Щитовая автоматики на участке металлургического производства
• Подключение преобразователя частоты в системе управления конвейером

Практические советы

• Перед установкой проверьте соответствие номинала автомата КЭАЗ 340155 расчетному току нагрузки - он не защищает от перегрузки!
• Убедитесь, что ток короткого замыкания в вашей сети не превышает 100 кА - иначе аппарат может выйти из строя
• Используйте только рекомендованные провода сечением, соответствующим 18 А - слишком тонкий провод перегреется
• При сборке щита оставьте место вокруг аппарата для вентиляции - перегрев снижает срок службы
• Для комплексной защиты добавьте тепловое реле или универсальный автомат с двумя расцепителями
