Выключатель автоматический для защиты двигателя OptiStart MP-32RH-18-T2 |340140| КЭАЗ

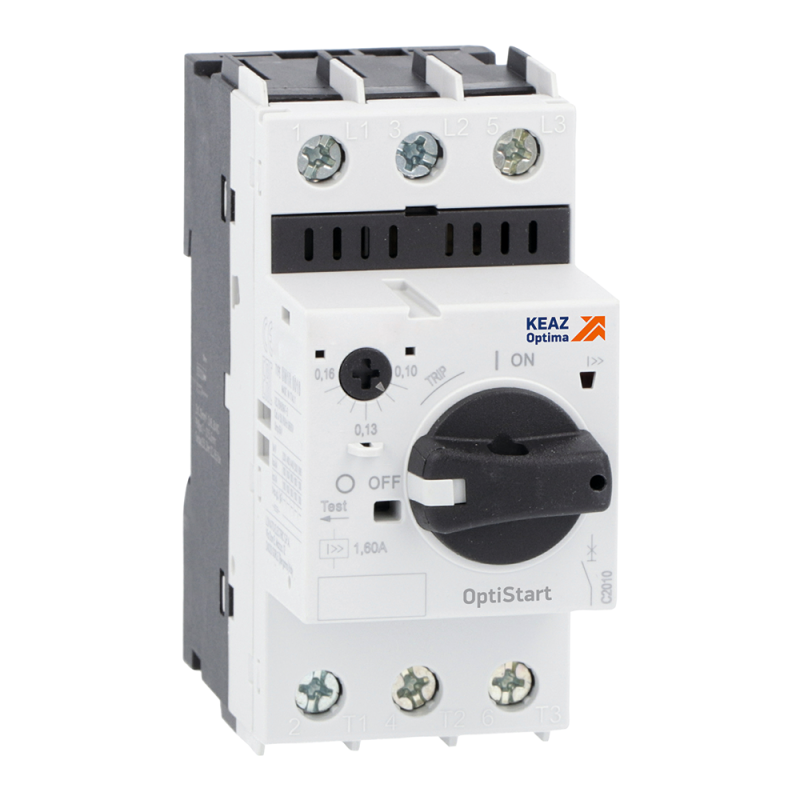

Автоматический выключатель для защиты двигателя 18А T2 OptiStart MP-32RH от компании КЭАЗ - трёхполюсное устройство с термомагнитным расцеплением, предназначенное для надёжной защиты двигателей от перегрузок, коротких замыканий и обрыва фаз. Артикул 340140 подходит для стационарной установки в щитах управления промышленного оборудования.

Назначение и область применения

Выключатель автоматический для защиты двигателя 18А T2 OptiStart MP-32RH защищает трёхфазные электродвигатели мощностью до 7,5 кВт от повреждений, вызванных перегрузкой, коротким замыканием и обрывом одной из фаз. Устройство применяется в системах управления насосами, вентиляторами, компрессорами, конвейерами и другим оборудованием с асинхронными двигателями. Подходит для работы в промышленных щитах, на станках и в цехах с умеренной запылённостью.

Технические характеристики

• Номинальный ток: 18 А - максимальный постоянный ток, который выдерживает выключатель без срабатывания;
• Номинальное напряжение: 690 В - допустимое рабочее напряжение сети переменного тока;
• Отключающая способность Icu: 100 кА - способность безопасно прервать максимальный ток короткого замыкания;
• Количество полюсов: 3 - защита всех трёх фаз одновременно;
• Номинальная мощность AC-3: 7,5 кВт - максимальная мощность двигателя, которую можно защищать при частых пусках;
• Диапазон регулировки расцепителя КЗ: 234 А - порог срабатывания при коротком замыкании установлен на уровне 13×Iн (18 × 13 = 234);
• Защита от перегрева: да - тепловое расцепление реагирует на длительную перегрузку;
• Чувствительность к обрыву фазы: да - при потере одной фазы выключатель отключит двигатель, предотвращая перегрев ротора;
• Система расцепления: термомагнитная - сочетание теплового (перегрузка) и магнитного (КЗ) механизмов;
• Степень защиты IP20 - защита от доступа пальцев и твёрдых предметов >12,5 мм; пылевлагозащита отсутствует;
• Тип подключения: винтовые зажимы - провода фиксируются болтами, требуют периодической проверки затяжки;
• Конструкция: встраиваемое устройство фиксированной установки - монтируется на DIN-рейку, не имеет выносных рычагов.

Совместимость и монтаж

Выключатель автоматический для защиты двигателя 18А T2 OptiStart MP-32RH совместим с DIN-рейкой типа TS35/7,5 и TS35/15. Для монтажа требуется свободное место в щите шириной около 54 мм. Подключение выполняется через винтовые зажимы сверху и снизу - рекомендуется использовать медные жилы сечением 1–10 мм2. Перед первым включением проверьте затяжку контактов - ослабление приводит к нагреву. Устройство не предназначено для частого ручного включения/выключения - для этого используйте контактор.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.4.1 и МЭК 60947-4-1. Защита от обрыва фазы и перегрузки обеспечивает соответствие нормам безопасности при работе с электромашинами. Наличие сертификатов КЭАЗ гарантирует соответствие международным стандартам качества.

Преимущества

• Интегрированная защита от обрыва фазы - исключает выход двигателя из строя при однофазном режиме;
• Устойчивость к высоким токам КЗ (100 кА) - надёжно работает даже в сетях с большой мощностью короткого замыкания;
• Термомагнитная система расцепления - точное срабатывание как при долгих перегрузках, так и при внезапных КЗ;
• Фиксированная конструкция - снижает риск случайного отключения и упрощает обслуживание;
• Работа с двигателями до 7,5 кВт - оптимальное решение для большинства промышленных задач средней мощности.

Ограничения применения

• Не подходит для установки во влажных, пыльных или агрессивных средах - степень защиты IP20 не обеспечивает герметичность;
• Не предназначен для частого ручного коммутирования - используется только как защитное устройство, а не как рубильник;
• Не имеет функции дистанционного управления - требует ручного сброса после срабатывания;
• Максимальная мощность 7,5 кВт - не подходит для двигателей выше этой отметки, даже при меньшем токе;
• Не работает в сетях постоянного тока - только для переменного тока 50/60 Гц.

Примеры использования

• Щит управления насосной станцией - защита трёхфазного насоса мощностью 5,5 кВт;
• Линия конвейера на пищевом производстве - контроль за работой двигателя с частыми пусками;
• Воздушный компрессор 7,5 кВт - предотвращение перегрева при длительной нагрузке;
• Циркулярная пила с асинхронным двигателем - защита от обрыва фазы при плохом контакте в сети.

Практические советы

• Выбирая выключатель автоматический для защиты двигателя 18А T2 OptiStart MP-32RH, убедитесь, что номинальный ток двигателя не превышает 18 А - иначе возможны ложные срабатывания;
• Проверяйте температурный режим окружающей среды - устройство рассчитано на работу при +5…+40 C;
• После каждого срабатывания обязательно осмотрите контакты и проверьте целостность проводов - возможно, произошло окисление;
• Для частых пусков используйте пару: этот выключатель + контактор - так продлевается срок службы устройства;
• Артикул 340140 - единственный вариант в линейке OptiStart MP с таким набором функций; аналоги других брендов могут не иметь защиты от обрыва фазы.
