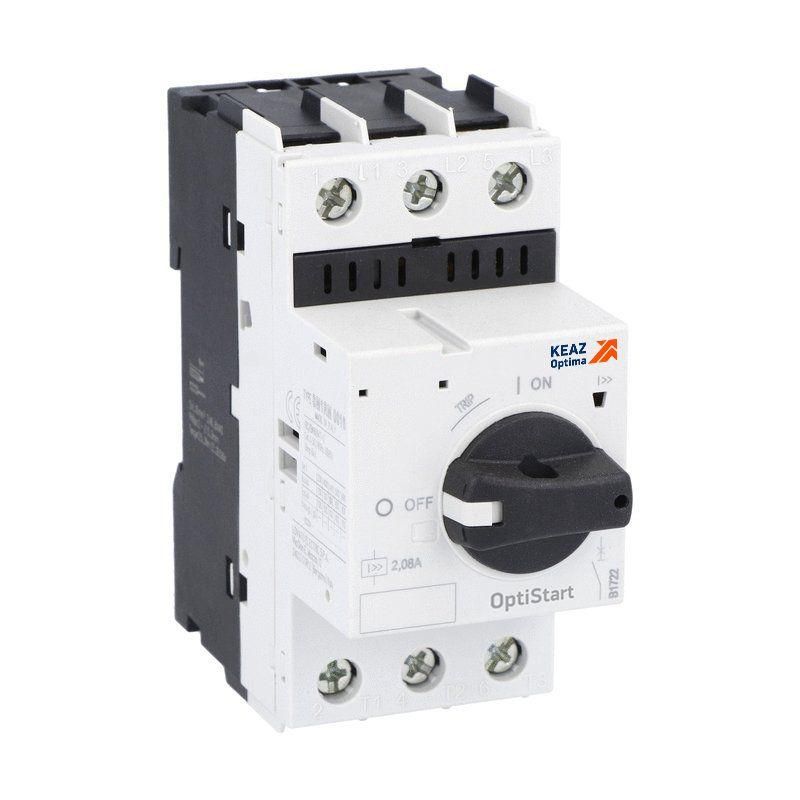

Выключатель автоматический OptiStart MP-32RHI-23-T2 | 340157 КЭАЗ

Автоматический выключатель КЭАЗ 340157 - трёхполюсное встраиваемое устройство для защиты цепей переменного тока до 690 В, рассчитанное на номинальный ток 23 А и отключающую способность до 100 кА. Устройство оснащено магнитным расцепителем и функцией защиты от обрыва фазы, что делает его подходящим для стационарной установки в распределительных щитах промышленного оборудования.

Назначение и область применения

Автоматический выключатель КЭАЗ 340157 предназначен для защиты электрических цепей от перегрузок и коротких замыканий в системах переменного тока. Подходит для использования в промышленных распределительных щитах, на участках с высокими требованиями к надёжности - например, на станках, конвейерах, насосных станциях и других объектах с частыми пусками нагрузки. Благодаря защите от обрыва фазы, устройство особенно эффективно в трёхфазных сетях, где потеря одной фазы может привести к повреждению двигателей.

Технические характеристики

• Номинальное напряжение: 690 В
• Номинальный ток: 23 А
• Количество полюсов: 3
• Номинальная отключающая способность: 100 кА
• Номинальная мощность при AC-3 (400 В): 11 кВт
• Степень защиты: IP20 (защита от прикосновений к токоведущим частям, но не от пыли и влаги)
• Диапазон регулировки срабатывания короткого замыкания: 299 А
• Рабочий температурный диапазон: от -20 C до +60 C
• Тип расцепления: электромагнитный (мгновенный) + тепловой (по току)
• Функция защиты от обрыва фазы: да
• Метод монтажа: на винты
• Индикация: визуальная - положение рычага и световая сигнализация срабатывания магнитного расцепителя

Совместимость и монтаж

Устройство устанавливается в шкафы и распределительные щиты с помощью винтового крепления. Посадочные размеры соответствуют стандартным рамкам для встраиваемых аппаратов. Для правильного монтажа необходимо обеспечить доступ к контактам и возможность затяжки винтов моментом, указанным в руководстве производителя. Выключатель совместим с контакторами OptiStart K - таблицы координации типа 1 и 2 доступны в документации КЭАЗ, что позволяет использовать его в составе комплексных решений управления двигателями.

Безопасность и стандарты

Автоматический выключатель КЭАЗ 340157 соответствует международным нормам IEC/EN 60947-2. Применение устройства в соответствии с рекомендациями производителя гарантирует безопасную работу в условиях промышленного производства. Индикация срабатывания позволяет оперативно определить причину отключения - перегрузка или короткое замыкание - снижая время простоя.

Преимущества

• Высокая отключающая способность - 100 кА - обеспечивает надёжную защиту даже в зонах с большими токами короткого замыкания, типичных для крупных промышленных объектов.
• Защита от обрыва фазы предотвращает перегрев и выход из строя трёхфазных двигателей при потере одной фазы.
• Встроенная температурная компенсация исключает ложные срабатывания при колебаниях окружающей температуры.
• Видимая индикация состояния (в том числе срабатывания магнитного расцепителя) ускоряет диагностику отказов.
• Поддерживается широкий спектр аксессуаров - от дополнительных контактов до блокировочных устройств - для адаптации под задачи автоматизации.

Ограничения применения

• Степень защиты IP20 не допускает использование в помещениях с повышенной влажностью, запылённостью или на открытом воздухе - требуется дополнительная герметизация корпуса щита.
• Не предназначена для частого ручного включения/выключения - устройство не имеет механической износостойкости для частых циклов, как контакторы.
• Запрещено применение в цепях постоянного тока - только для переменного тока до 690 В.
• Работа при температурах ниже -20 C требует предварительного прогрева щита, так как внутренние механизмы могут потерять подвижность.

Примеры использования

• Защита трёхфазного асинхронного двигателя мощностью 11 кВт на конвейерной линии.
• Распределительный щит станции водоснабжения с несколькими насосными группами.
• Щит управления технологическим оборудованием в пищевой промышленности, где важна защита от обрыва фазы.
• Линия питания сварочного аппарата с импульсными нагрузками и высокими пусковыми токами.

Практические советы

• Перед установкой проверьте соответствие номинала автомата КЭАЗ 340157 (23 А) расчетному току нагрузки - учтите пусковые токи двигателей (обычно в 5–7 раз выше рабочего).
• При использовании в составе системы с контакторами OptiStart K используйте официальные таблицы координации - они обеспечивают селективность и защиту оборудования.
• При монтаже соблюдайте усилие затяжки винтов - недостаточно плотное соединение вызывает нагрев, слишком большое - риск повреждения корпуса.
• Если система работает в условиях частых скачков напряжения, дополнительно установите фильтры помех - автомат не защищает от перенапряжений.
• При замене старого автомата - убедитесь, что новый КЭАЗ 340157 имеет аналогичный посадочный размер и класс отключения (100 кА), чтобы не менять всю шину распределения.
