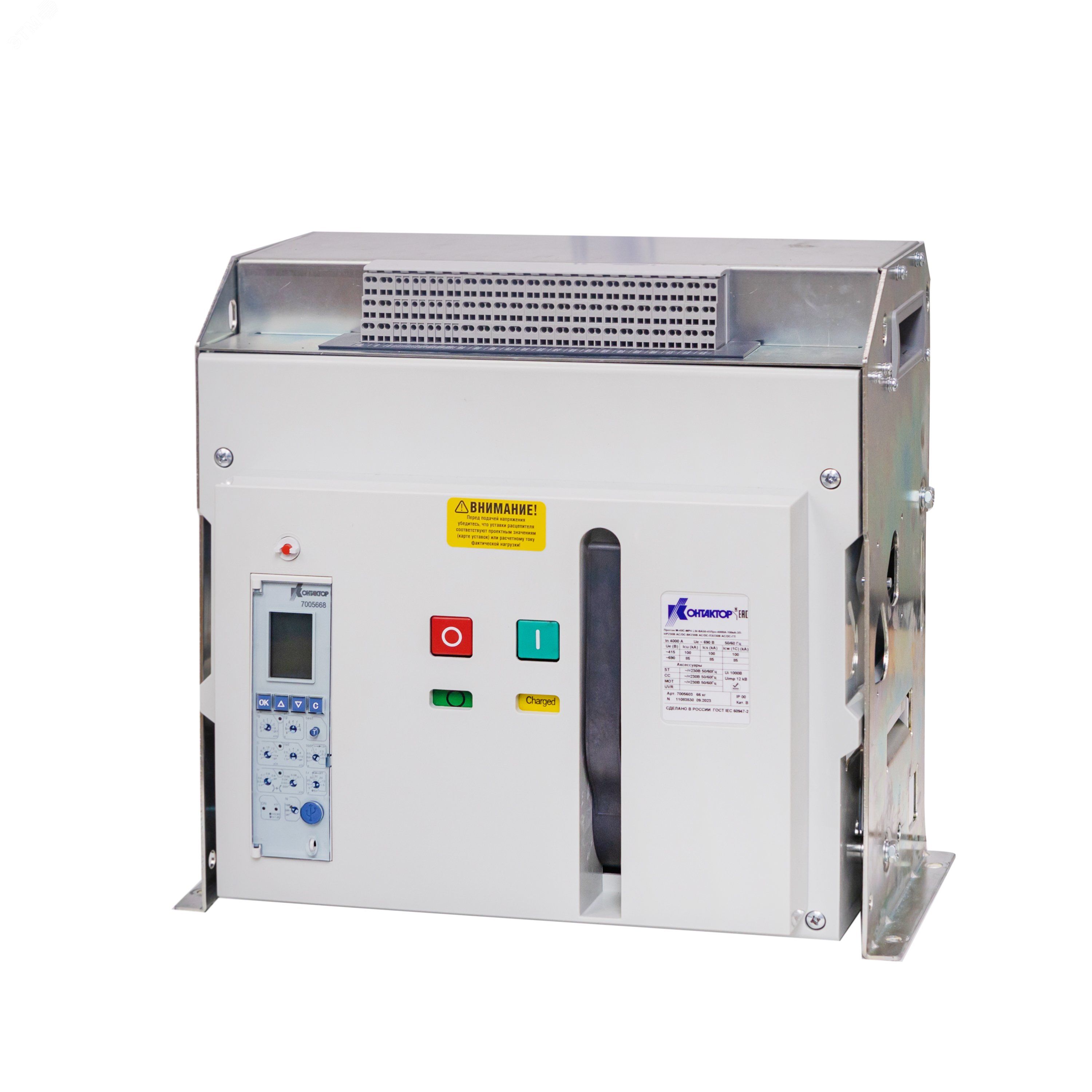

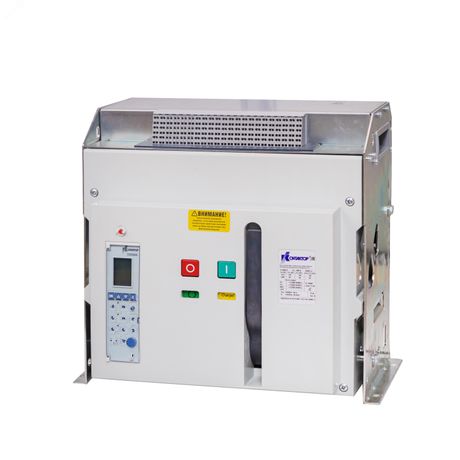

Выключатель автоматический Протон М-40С-МР4 LSI-ВА50-45Про-3200А-100кА-3П-ГП - 7005422 Legrand

Автоматический воздушный выключатель Протон М-40С-МР4 LSI-ВА50-45Про-3200А-100кА-3П-ГП предназначен для защиты силовых цепей промышленного оборудования от перегрузок, коротких замыканий и аварийных режимов. Выключатель Протон М-40С-МР4 LSI-ВА50-45Про-3200А-100кА-3П-ГП обеспечивает надёжную коммутацию тока до 3200 А и рассчитан на высокую отключающую способность - 100 кА, что делает его подходящим для крупных распределительных щитов и объектов с высокой нагрузкой.

Назначение и область применения

Выключатель Протон М-40С-МР4 LSI-ВА50-45Про-3200А-100кА-3П-ГП используется для защиты и управления мощными электрическими установками. Подходит для применения в промышленных распределительных устройствах, на подстанциях, в центрах питания производственных линий, на предприятиях пищевой, металлургической и химической отраслей. Обеспечивает защиту как основных потребителей, так и ответственных участков сети, где требуется высокая надёжность и быстрое отключение при аварии.

Технические характеристики

• Номинальный ток: 3200 А
• Отключающая способность: 100 кА
• Число полюсов: 3
• Тип расцепителя: LSI (длинная задержка, мгновенная, кратковременная задержка)
• Исполнение: ГП (габаритный корпус повышенной прочности)
• Категория применения: AC-12, AC-13 (по IEC 60947-2)
• Степень защиты: IP40 (защита от доступа пальцев и твердых предметов >1 мм; пылевлагозащита не предусмотрена)

Совместимость и монтаж

Выключатель Протон М-40С-МР4 LSI-ВА50-45Про-3200А-100кА-3П-ГП устанавливается в шкафы и ящики с жестким креплением. Для монтажа требуются специализированные направляющие рейки, совместимые с габаритами модели. Клеммы предназначены для присоединения медных шин или кабелей сечением до 3x300 мм2. Перед установкой проверьте соответствие посадочных размеров и зазоров между фазами. Нельзя использовать в условиях постоянной вибрации без демпферов - возможна потеря контакта.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2. Расцепители обеспечивают селективную работу с другими устройствами защиты, снижая риск массового отключения. Конструкция исключает самопроизвольное включение после срабатывания - необходимо ручное восстановление. Все элементы изолированы и защищены от случайного прикосновения.

Преимущества

• Высокая отключающая способность (100 кА) позволяет применять выключатель в сетях с большими токами КЗ, даже на входе подстанций.
• LSI-расцепитель обеспечивает точную защиту от перегрузок и длительных токов КЗ, минимизируя ложные срабатывания.
• Усиленное исполнение ГП повышает механическую стойкость корпуса при частых операциях и в агрессивной среде.
• Трёхполюсная конструкция оптимальна для трёхфазных систем без необходимости нулевого провода.

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, запыления или агрессивных газов - степень защиты IP40 недостаточна.
• Не имеет функции дистанционного управления - управление только ручное.
• Не рекомендован для частых включений/выключений более 10 раз в час - это сокращает срок службы контактной системы.
• Требуется обязательное соблюдение минимальных зазоров между фазами и отводом тепла - перегрев приводит к отказу расцепителей.

Примеры использования

• Главный ввод в промышленном цехе с мощностью 2–5 МВт.
• Защита главного распределительного щита на заводе по переработке металла.
• Коммутирование трансформаторов 10/0,4 кВ в составе комплектных распределительных устройств (КРУ).
• Щиты питания конвейерных линий с высокими пусковыми токами.

Практические советы

• Перед первым включением проверьте настройки расцепителей - они должны соответствовать нагрузке вашего оборудования.
• При использовании в паре с другим автоматом - убедитесь в селективности: время срабатывания этого выключателя должно быть больше, чем у нижестоящих устройств.
• Обязательно используйте термографическую диагностику через 3 месяца после ввода в эксплуатацию - нагрев контактов указывает на необходимость обслуживания.
• Для удобства ремонта сохраните документацию с заводской настройкой расцепителей - она отличается от типовой.
• Этот выключатель - часть линейки Протон от Контактор Ульяновск. Он совместим с аксессуарами этой же серии, например, с блоками сигнализации и приводами.
