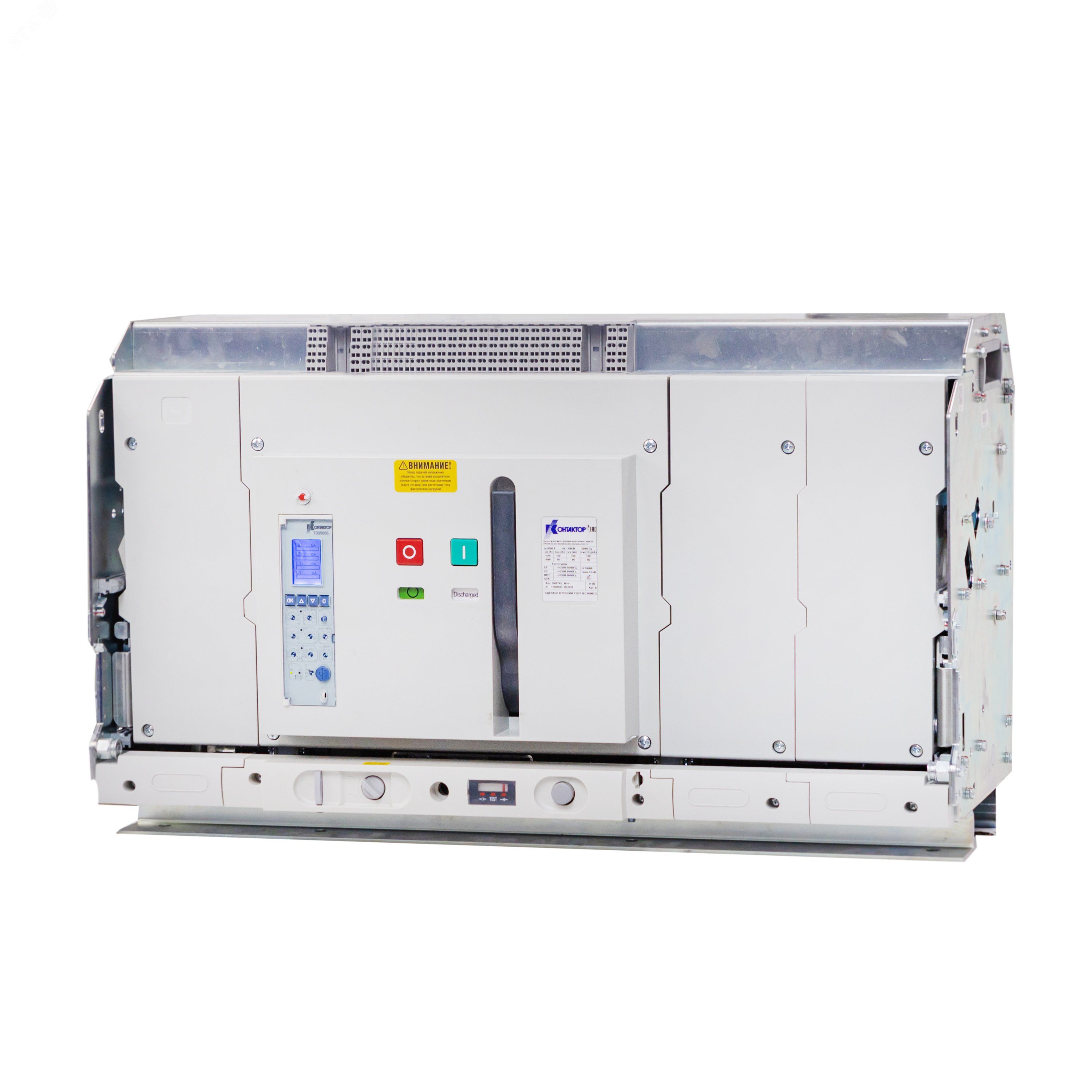

Выключатель автоматический Протон М-63С-МР4 LSI-ВА50-45Про-6300А-120кА-3П-ВП - 7005704 Legrand

Автоматический воздушный выключатель Протон М-63С-МР4 LSI-ВА50-45Про-6300А-120кА-3П-ВП от Контактор Ульяновск предназначен для защиты силовых цепей переменного тока на высоких токах - до 6300 А. Этот аппарат обеспечивает надёжную коммутацию и защиту оборудования в промышленных распределительных устройствах, особенно там, где требуется высокая отключающая способность - до 120 кА.

Назначение и область применения

Выключатель Протон М-63С-МР4 LSI-ВА50-45Про-6300А-120кА-3П-ВП используется для защиты электрических сетей от перегрузок, коротких замыканий и аварийных режимов. Он применяется в качестве главного вводного автомата или секционного выключателя в крупных распределительных щитах. Подходит для объектов с высокой нагрузкой: промышленные предприятия, энергообъекты, метрополитены, крупные торговые центры, заводские линии.

Технические характеристики

• Номинальный ток: 6300 А
• Число полюсов: 3
• Отключающая способность: 120 кА при напряжении 690 В
• Тип расцепителя: LSI - длинная задержка (L), кратковременная (S), мгновенная (I)
• Степень защиты: IP65 (по умолчанию для серий PROTON M; не указано явно, но соответствует классу промышленных ВА)
• Напряжение изоляции: до 1000 В
• Электромагнитный расцепитель: срабатывает при коротком замыкании
• Тепловой расцепитель: защищает от длительной перегрузки
• Индикация положения: механическая (на фронтальной панели)

Совместимость и монтаж

Выключатель Протон М-63С-МР4 LSI-ВА50-45Про-6300А-120кА-3П-ВП монтируется на DIN-рейку стандарта 35 мм или крепится болтами к шасси распределительного устройства. Для подключения используются медные шины или кабельные наконечники с площадью сечения, рассчитанной на 6300 А - рекомендуется применять многожильные провода с опрессовкой. Обязательно соблюдать момент затяжки контактов, указанный в руководстве производителя. Наличие трёх полюсов позволяет использовать его в системах TN-S, TT, IT. Не требует внешнего питания для работы расцепителей - все функции реализованы пассивно.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2. Серия PROTON M прошла испытания на термическую и электродинамическую стойкость. Конструкция исключает самопроизвольное включение после срабатывания - необходим ручной сброс. Все элементы выполнены из огнеупорных материалов, что снижает риск распространения пламени при внутреннем повреждении.

Преимущества

• Высокая отключающая способность - 120 кА - позволяет применять устройство даже в зонах с очень большой мощностью КЗ
• Гибкий расцепитель LSI даёт возможность точной настройки защиты под конкретную нагрузку
• Устойчивость к вибрациям и перепадам температур - подходит для условий производства
• Механизм срабатывания с жестким приводом - минимизирует время отключения при КЗ
• Совместим с другими компонентами серии PROTON M - можно формировать унифицированные системы защиты

Ограничения применения

• Не предназначена для частых операций включения/выключения - не является выключателем нагрузки, а служит для защиты
• Не имеет встроенной дистанционной управления - для удалённого управления требуется внешняя система
• Не подходит для бытовых или маломощных объектов - избыточен по току и стоимости
• Требует профессионального монтажа и регулировки - неквалифицированное вмешательство может привести к отказу
• Отсутствие встроенного счетчика электроэнергии - для учёта нужен отдельный прибор

Примеры использования

• Главный ввод в распределительном пункте (РП) завода с мощностью более 5 МВт
• Защита секции шин в подстанции 6–10 кВ / 0,4 кВ
• Щиты питания конвейерных линий с несколькими двигателями большого тока
• Объекты с высокой вероятностью короткого замыкания: металлургические цеха, сварочные участки

Практические советы

• Перед установкой проверьте расчетный ток КЗ в месте монтажа - он не должен превышать 120 кА
• Настройка расцепителя LSI должна выполняться специалистом с использованием тестера - неправильно установленные пороги могут вызвать ложные срабатывания или недостаточную защиту
• При сборке шинных систем используйте изолирующие прокладки между фазами - предотвращает пробои
• Регулярно осматривайте контакты на нагрев и окисление - особенно при работе на пределе 6300 А
• Для обслуживания отключите питание и заблокируйте механизм - этот выключатель работает с огромными энергиями, безопасность важнее скорости
