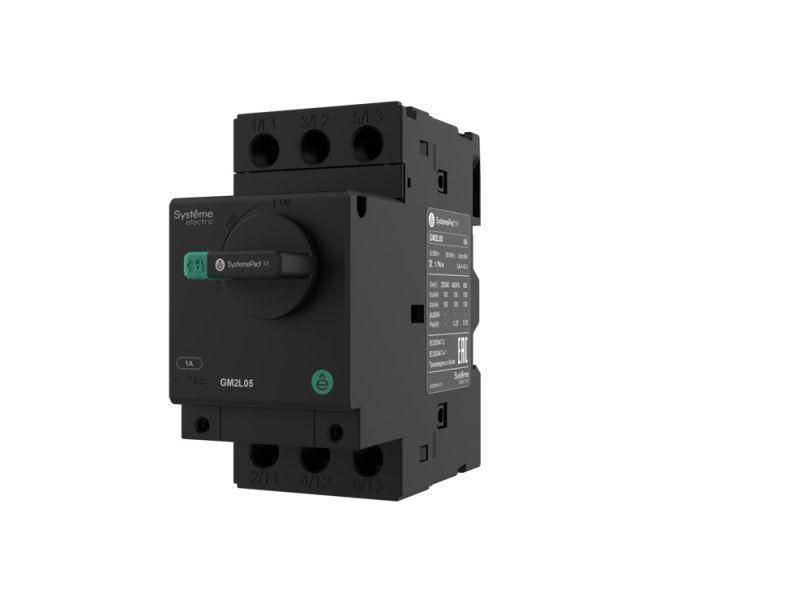

Выключатель автоматический с защ. двигателя GM2L 14А магнит. расцеп. поворотн. рокоят. SE GM2L16 APC

Автоматический выключатель защиты двигателя GM2L 14А с магнитным расцепителем и поворотной рукояткой - устройство для защиты электродвигателей от перегрузок и коротких замыканий. Произведённый компанией Systeme Electric, он относится к серии SystemePact и предназначен для установки в промышленных системах. Артикул gm2l16 соответствует модели с номинальным током 14 А.

Назначение и область применения

Автоматический выключатель GM2L 14А защищает электродвигатели от аварийных ситуаций: короткого замыкания и длительной перегрузки. Он используется там, где требуется надёжная и быстрая отсечка питания при отказе оборудования. Подходит для установки на станках, насосах, вентиляторах, конвейерах и других устройствах с электроприводом. Применяется в промышленности, на объектах инфраструктуры и в строительстве.

Технические характеристики

• Номинальный ток: 14 А - максимальный постоянный ток, который выключатель способен коммутировать без повреждений;
• Магнитный расцепитель - обеспечивает мгновенное отключение при коротком замыкании, реагирует на скачки тока выше порогового значения;
• Рукоятка поворотного типа - позволяет вручную включить/выключить питание и визуально определить положение контакта («вкл» / «выкл»);
• Монтаж: на DIN-рейку (стандарт 35 мм) или через винты на монтажную плату - гибкая установка в щитах и корпусах;
• Серия: SystemePact GM2L - часть линейки автоматических выключателей для двигателей от Systeme Electric.

Совместимость и монтаж

GM2L 14А совместим со всеми стандартными DIN-рейками шириной 35 мм. Для фиксации на плате используются два винта, расположенные на задней части корпуса. Устройство не требует внешних компонентов для работы - работает самостоятельно. Совместим с другими элементами серии SystemePact, что позволяет собирать модульные решения. Не рекомендуется использовать в цепях с частотным регулированием без дополнительной фильтрации.

Безопасность и стандарты

Автоматический выключатель GM2L 14А соответствует международным требованиям к устройствам защиты двигателей. Хотя точные стандарты в данных не указаны, серия SystemePact проектируется в соответствии с IEC 60947-4-1 и IEC 60947-2 - нормами для аппаратов управления и защиты электродвигателей.

Преимущества

• Поворотная рукоятка обеспечивает удобное управление и наглядное отображение состояния - легко отличить включенное положение от отключённого;
• Электромагнитный расцепитель действует мгновенно при КЗ - снижает риск повреждения двигателя и проводки;
• Гибкий монтаж - можно закрепить как на рейке, так и на плате, что увеличивает варианты сборки щита;
• Высокая механическая прочность корпуса - рассчитан на работу в условиях производства с вибрацией и запылённостью.

Ограничения применения

• Не предназначен для защиты цепей освещения или слаботочного оборудования - только для двигателей;
• Не имеет теплового расцепителя - не защищает от долговременной перегрузки ниже порога магнитного срабатывания;
• Не поддерживает функции удалённого управления или сигнализации - только ручное включение/отключение;
• Не следует применять в средах с высокой взрывоопасностью без дополнительной защиты корпуса.

Примеры использования

• Защита асинхронного двигателя насоса воды на водоканале;
• Отключение вентилятора системы вентиляции при внезапном возрастании нагрузки;
• Управление конвейерной лентой на пищевом производстве;
• Подключение к щиту управления станком с ЧПУ для защиты главного привода.

Практические советы

• Выбирая GM2L 14А, проверьте, чтобы номинальный ток двигателя был ближе к 80–90 % от 14 А - это обеспечит эффективную защиту без ложных срабатываний;
• При монтаже на плату используйте изолирующие шайбы, особенно если основание металлическое;
• Перед первым включением убедитесь, что рукоятка находится в положении «выкл» - затем медленно переведите её в «вкл»;
• Если двигатель часто запускается под нагрузкой (например, компрессор), учтите, что магнитный расцепитель может сработать при пусковых токах - выбирайте более подходящую модель с времязадержкой, если такие есть в серии;
• Избегайте установки рядом с источниками сильного тепла - температурные колебания влияют на точность срабатывания.
