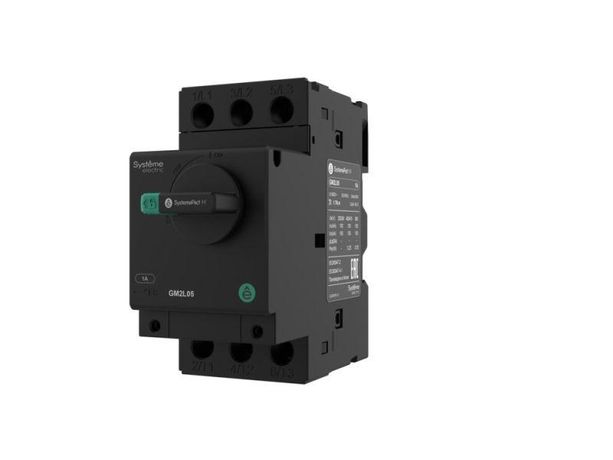

Выключатель автоматический с защ. двигателя GM2L 25А магнит. расцеп. поворотн. рокоят. SE GM2L22 APC

Автоматический выключатель защиты двигателя GM2L 25А с магнитным расцепителем и поворотной рукояткой - устройство от бренда Systeme Electric для надёжной защиты электродвигателей от перегрузок и коротких замыканий. Артикул gm2l22 входит в серию SystemePact MCP и рассчитан на промышленное применение с установкой на DIN-рейку.

Назначение и область применения

Автоматический выключатель GM2L 25А предназначен для управления и защиты электродвигателей в условиях промышленного оборудования, конвейерных систем, насосов, компрессоров и других устройств с высокими пусковыми токами. Он обеспечивает автоматическое отключение при аварийных ситуациях - коротком замыкании или длительной перегрузке. Устройство применяется в цепях переменного тока 400–500 В, частотой 50/60 Гц, где требуется точная и быстрая реакция на токовые перегрузки.

Технические характеристики

• Номинальный ток: 25 А
• Тип расцепления: электромагнитный (мгновенное отключение при КЗ)
• Метод управления: поворотная рукоятка - позволяет визуально определить положение (вкл./выкл.) и легко отключить питание вручную
• Способ монтажа: на DIN-рейку (35 мм) или через винты на монтажную плату
• Рабочее напряжение: до 500 В AC
• Частота: 50/60 Гц
• Серия: SystemePact MCP - Пускорег. Оптимум
• Производитель: Systeme Electric (SE)
• Артикул: gm2l22

Совместимость и монтаж

GM2L 25А совместим со всеми стандартными DIN-рейками типа EN 60715. Для монтажа на плату используются два винта, расположенные сбоку корпуса. Поворотная рукоятка обеспечивает удобный доступ даже в плотно укомплектованных щитах. Подключение проводов осуществляется сверху и снизу - зажимы рассчитаны на медные жилы сечением до 16 мм2. Нельзя использовать с кабелями из алюминия без переходных наконечников.

Безопасность и стандарты

Устройство соответствует международным нормам IEC 60947-2 и IEC 60947-4-1, что гарантирует безопасность при работе с электродвигателями. Конструкция исключает случайное включение при открытых крышках. Отсутствие теплового расцепителя делает его специализированным решением только для защиты от КЗ - для полноценной защиты от перегрузок необходимо использовать внешний тепловой реле или комбинированную схему.

Преимущества

• Поворотная рукоятка даёт четкую визуальную индикацию состояния - легко отличить “включен” от “отключен”, особенно в темном щите
• Электромагнитный расцепитель реагирует за миллисекунды на токи короткого замыкания, предотвращая повреждение двигателя
• Гибкий монтаж: можно фиксировать как на рейке, так и на плате - подходит для модульных и нестандартных решений
• Интеграция в серию SystemePact MCP - совместим с другими элементами системы управления двигателем

Ограничения применения

GM2L 25А не имеет встроенной тепловой защиты - он не отключится при длительной перегрузке ниже тока срабатывания магнитного расцепителя. Поэтому нельзя использовать его как единственный защитный элемент для двигателей, работающих в режимах с частыми пусками или колебаниями нагрузки. Также не рекомендуется применять в средах с постоянной вибрацией выше 1g без дополнительной фиксации. Температурный диапазон работы ограничен: от -25C до +60C - не подходит для экстремальных условий без обогрева или охлаждения.

Примеры использования

• Защита асинхронного двигателя 18,5 кВт на конвейере в пищевой промышленности
• Отключение насоса в системе водоснабжения при внезапном КЗ
• Компонент в сборке пускателя с контактором и тепловым реле - здесь GM2L 25А работает как аппарат защиты от КЗ
• Установка в распределительном шкафу на заводе с использованием DIN-рейки

Практические советы

• Выбирая GM2L 25А, проверьте, что номинальный ток двигателя не превышает 25 А - иначе возможны ложные срабатывания
• Для защиты от перегрузок всегда используйте параллельно тепловое реле (например, SE LR2D)
• Не затягивайте клеммы слишком сильно - это может повредить пластиковые детали зажима
• При монтаже на плату убедитесь, что рядом достаточно места для свободного поворота рукоятки
• Артикул gm2l22 - это именно модель с магнитным расцепителем. Не путайте с версией GM2L-T, которая имеет тепловую защиту
