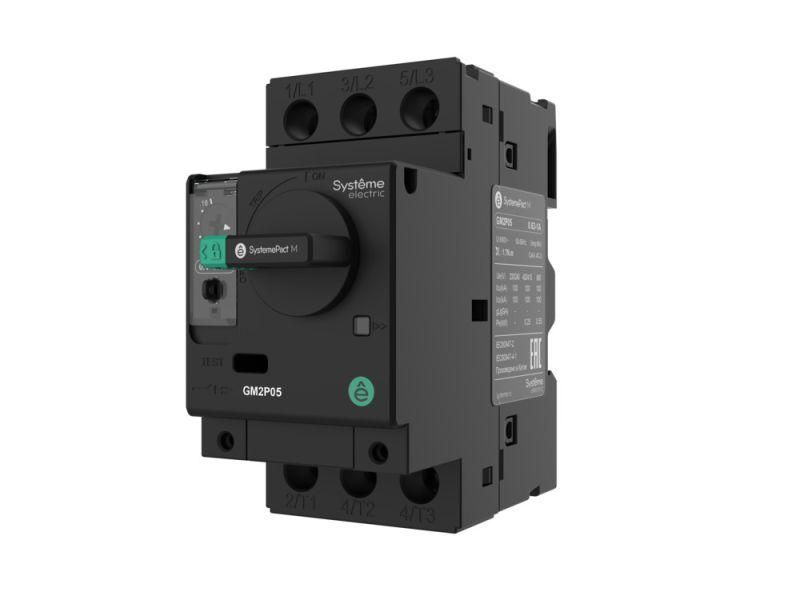

Выключатель автоматический с защ. двигателя GM2P 9-14А комбинир. расцеп. поворотн. рокоят. SE GM2P16 APC

Автоматический выключатель защиты двигателя GM2P 9–14 A с комбинированным расцепителем и поворотной рукояткой от бренда Systeme Electric - надёжное устройство для защиты электродвигателей от перегрузки и короткого замыкания. Артикул gm2p16 предназначен для установки на DIN-рейку или монтажную плату в промышленных системах.

Назначение и область применения

Автоматический выключатель GM2P 9–14 A используется для управления и защиты электродвигателей мощностью до 5,5 кВт при напряжении до 690 В переменного тока. Подходит для оборудования промышленных линий: насосов, вентиляторов, конвейеров, компрессоров, станков с ЧПУ. Устройство обеспечивает одновременную защиту от длительной перегрузки и мгновенного короткого замыкания благодаря комбинированному расцепителю.

Технические характеристики

• Ток срабатывания теплового расцепителя: 9–14 А (регулируемый диапазон)
• Номинальное напряжение: до 690 В AC
• Максимальный ток короткого замыкания: не указано в данных - требуется проверить документацию производителя
• Тип расцепителя: комбинированный (электромагнитный + тепловой)
• Рукоятка управления: поворотная, позволяет визуально определить положение (вкл/выкл/трипп)
• Монтаж: на DIN-рейку типа TS35 или через винты на монтажную плату
• Степень защиты: IP20 (защита от доступа пальцев и предметов >12 мм)

Совместимость и монтаж

GM2P 9–14 A совместим со всеми стандартными DIN-рейками согласно IEC 60715. Для монтажа на плату используются два винта на корпусе устройства. Поворотная рукоятка обеспечивает удобное управление даже в плотном шкафу. Не требует внешних дополнений для базового функционирования. Совместим с контактными модулями и вспомогательными контактами серии SystemePact, если необходимо удалённое управление или сигнализация состояния.

Безопасность и стандарты

Автоматический выключатель соответствует международным стандартам IEC 60947-4-1 и IEC 60947-2 для аппаратов управления и защиты двигателей. Произведён в соответствии с требованиями безопасности EN 60204-1 для электрооборудования машин. Сертифицирован для работы в условиях промышленной среды с температурой от –25 C до +70 C.

Преимущества

• Регулируемый порог срабатывания (9–14 А) позволяет точно адаптировать защиту под конкретный двигатель
• Комбинированный расцепитель снижает риск отказа из-за одного типа неисправности
• Поворотная рукоятка даёт наглядную индикацию состояния - легко отличить аварийное отключение от ручного отключения
• Гибкий монтаж - можно фиксировать как на рейке, так и на плате, что удобно при ограниченном пространстве
• Интеграция в систему SystemePact - возможность дальнейшего расширения функционала за счёт аксессуаров

Ограничения применения

• Не предназначен для защиты цепей освещения, бытовых приборов или слаботочных систем
• Не имеет встроенной защиты от потери фазы - при необходимости требуется внешний модуль
• Не рассчитан на работу в условиях повышенной запылённости, влаги или химической агрессии - степень защиты IP20 недостаточна для открытых площадок
• Не рекомендован для частых операций включения/отключения более 10 раз в час - возможен износ механических контактов

Примеры использования

• Защита асинхронного двигателя 4 кВт на конвейере в пищевой промышленности
• Установка на щите управления насосной станцией с трёхфазным питанием
• Функция защиты в системе автоматизации здания - вентиляционные установки
• Подключение к пускателю в составе системы «пускатель + автомат защиты»

Практические советы

• Перед установкой проверьте ток потребления двигателя - он должен попадать в диапазон 9–14 А. Превышение значения может вызвать ложное срабатывание.
• При монтаже на DIN-рейку убедитесь, что устройство плотно защёлкнулось - слышен характерный щелчок.
• Поворотную рукоятку нельзя использовать как рычаг для принудительного включения - применяйте её только для ручного управления.
• Если двигатель часто перегревается, проверьте соответствие класса термальной защиты и наличие вентиляции вокруг автомата.
• Артикул gm2p16 относится к серии SystemePact MCP - все аксессуары (вспомогательные контакты, блокировки) должны выбираться из этой же серии для гарантии совместимости.
