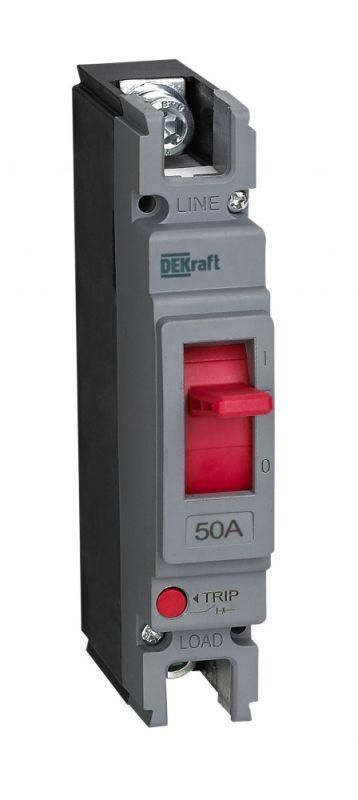

Выключатель автоматический 1п 50А 20кА ВА-301 DEKraft 28012DEK APC

Автоматический выключатель 1P 50A 20кА от DEKRAFT - надёжный защитный аппарат в литом корпусе, предназначенный для управления и защиты однофазных цепей с током до 50 А. Артикул 28012dek относится к серии ВА-300 и используется там, где требуется высокая коммутационная способность и стабильная работа в условиях возможных КЗ.

Назначение и область применения

Автоматический выключатель 1P 50A 20кА предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Применяется в системах распределения электроэнергии переменного тока напряжением до 400 В и частотой 50 Гц. Подходит для установки в главных распределительных щитах (ГРЩ), вводно-распределительных устройствах (ВРУ), а также в качестве вводного, секционного или распределительного аппарата. Часто встречается на промышленных предприятиях, в жилых комплексах, на транспорте и в энергообъектах.

Технические характеристики

• Тип: Выключатель автоматический в литом корпусе
• Число полюсов: 1
• Номинальный ток: 50 А - максимальный постоянный ток, который выдерживает устройство без срабатывания
• Номинальное напряжение: 400 В - рабочее напряжение сети, для которой рассчитан аппарат
• Номинальная отключающая способность: 20 кА - максимальный ток короткого замыкания, который выключатель может безопасно отключить
• Тип расцепителя: термомагнитный - сочетает тепловую защиту от длительных перегрузок и магнитную защиту от внезапных КЗ
• Конструктивное исполнение: стационарное - не предусматривает возможность быстрой замены без демонтажа
• Способ монтажа: на монтажную плату - фиксируется болтами или защёлками прямо на печатной плате или шасси
• Вид привода: ручной - управление осуществляется вручную через рычаг включения/выключения
• Степень защиты IP: IP20 - защита от предметов больше 12,5 мм, но не герметична; не предназначена для работы во влажной среде или на улице
• Дополнительный расцепитель: независимый расцепитель минимального напряжения - позволяет удалённо отключить аппарат при снижении напряжения ниже установленного порога
• Гарантийный срок: 60 месяцев - 5 лет гарантии от производителя

Совместимость и монтаж

Автоматический выключатель 1P 50A 20кА монтируется исключительно на монтажную плату - он не совместим со стандартными DIN-рейками. Для установки требуются предварительно просверленные отверстия и крепёжные элементы, соответствующие габаритам корпуса. Убедитесь, что площадка для монтажа имеет достаточную механическую прочность и доступ для обслуживания. Наличие независимого расцепителя требует подключения внешнего сигнала управления (например, от контроллера или системы аварийного отключения).

Безопасность и стандарты

Изделие соответствует требованиям безопасности для оборудования низкого напряжения. Произведено в соответствии с международными нормами для автоматических выключателей в литом корпусе. Серия ВА-300 прошла сертификацию на соответствие требованиям к надёжности и долговечности. Однако использование вне указанных условий (перенапряжение, температурный режим выше +40C, повышенная влажность) может нарушить работу и аннулировать гарантию.

Преимущества

• Высокая отключающая способность (20 кА) обеспечивает защиту даже при серьёзных КЗ
• Термомагнитный расцепитель даёт точную реакцию как на медленные перегрузки, так и на импульсы КЗ
• Независимый расцепитель мин. напряжения позволяет интегрировать аппарат в автоматизированные системы управления
• Литой корпус обеспечивает механическую прочность и долговечность при вибрациях и ударах
• Долгий гарантийный срок - 5 лет - свидетельствует о качественной сборке и использовании проверенных комплектующих

Ограничения применения

• Не для установки на DIN-рейку - ограниченная универсальность
• Защита IP20 запрещает применение в помещениях с высокой влажностью, пылью или на открытых площадках
• Подходит только для однофазных цепей - трёхфазные системы требуют нескольких аппаратов или другого типа
• Стационарная конструкция затрудняет быстрое обслуживание и замену - необходимо отключение питания и демонтаж всей платы
• Не рекомендован для частых операций включения/выключения - предназначен для редкого ручного управления, а не для регулярной коммутации нагрузки

Примеры использования

• Вводной автомат в ГРЩ жилого дома с однофазным питанием
• Распределительный аппарат в промышленном оборудовании с мощностью до 11 кВт
• Защита силовой цепи насосной станции с возможностью дистанционного отключения при падении напряжения
• Элемент в составе пульта управления на железнодорожном транспорте

Практические советы

• Перед установкой проверьте посадочные отверстия на плате - они должны точно соответствовать форме основания автомата 28012dek
• Обязательно используйте дополнительный расцепитель только при наличии готовой системы контроля напряжения - неверное подключение может вызвать ложные срабатывания
• Не допускайте превышения номинального тока 50 А - даже кратковременные перегрузки снизят срок службы контактов
• Проверяйте состояние контактных групп каждые 1–2 года при активной эксплуатации - окисление может увеличивать нагрев
• При необходимости замены - всегда отключите питание полностью, поскольку монтаж на плату делает аппарат частью электронной схемы
