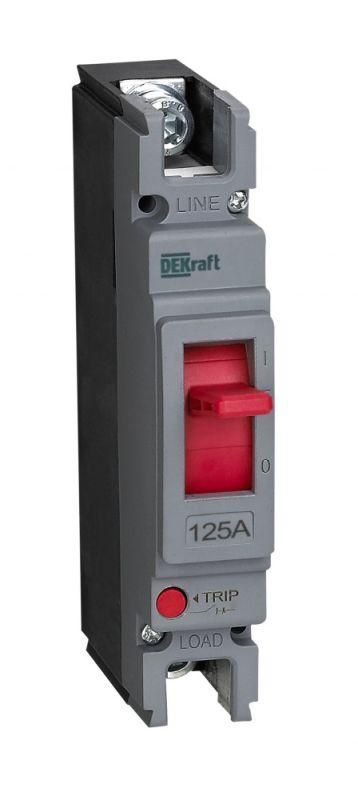

Выключатель автоматический 1п 125А 20кА ВА-301 DEKraft 28020DEK APC

Автоматический выключатель силовой 1P 125A 20кА от DEKraft (арт. 28020dek) предназначен для защиты однополюсных электрических цепей от перегрузок и коротких замыканий. Применяется в системах распределения электроэнергии напряжением до 400 В, особенно там, где требуется надежная коммутация и высокая отключающая способность.

Назначение и область применения

Автоматический выключатель силовой 1P 125A 20кА используется для защиты однофазных участков сети от сверхтоков - как при длительных перегрузках, так и при аварийных режимах, таких как короткое замыкание. Подходит для установки в главных распределительных щитах (ГРЩ), вводно-распределительных устройствах (ВРУ), а также в секционных и распределительных аппаратах. Находит применение на промышленных предприятиях, в ЖЭКах, на транспорте, в энергообъектах и других местах, где важна безопасность и отказоустойчивость системы.

Технические характеристики

• Тип изделия: Выключатель автоматический в литом корпусе
• Номинальный ток: 125 А - максимальный постоянный ток, который устройство может проводить без нагрева и отключения
• Число полюсов: 1 - защищает одну фазную линию
• Номинальное напряжение: 400 В - работает в сетях переменного тока до этого значения
• Номинальная отключающая способность: 20 кА - способен безопасно отключить цепь даже при токе КЗ до 20 тысяч ампер
• Тип расцепителя: термомагнитный - сочетает тепловую защиту от перегрузок и магнитную быстродействующую защиту от КЗ
• Конструктивное исполнение: стационарное - не предназначено для перемещения после установки
• Привод: ручной - управление осуществляется через рычаг на лицевой панели
• Способ монтажа: на монтажную плату - закрепляется болтами прямо на металлическом основании, без DIN-рейки
• Степень защиты: IP20 - предохраняет от контакта с внутренними деталями пальцами и предметами более 12 мм; не защищен от воды и пыли
• Дополнительный расцепитель: независимый минимального напряжения - позволяет удалённо отключить автомат при снижении напряжения ниже заданного уровня
• Гарантийный срок: 60 месяцев - 5 лет гарантии от производителя

Совместимость и монтаж

Автоматический выключатель силовой 1P 125A 20кА не совместим со стандартными DIN-рейками. Устанавливается исключительно на монтажную плиту с помощью болтов - необходимо заранее подготовить отверстия под крепления. Для работы с независимым расцепителем требуются внешние сигналы управления (например, от контроллера или кнопочного поста). Монтаж допускается только в сухих помещениях с температурой от –25C до +40C. Обязательно соблюдайте рекомендованную плотность сборки в шкафу - недостаточно места вокруг аппарата может вызвать перегрев.

Безопасность и стандарты

Изделие соответствует требованиям международных норм для автоматических выключателей в литом корпусе. Наличие термомагнитного расцепителя обеспечивает соответствие принципам классической защиты согласно IEC 60947-2. Серия ВА-300 прошла сертификацию на соответствие безопасности и долговечности. Отключение при КЗ происходит гарантированно благодаря прочному литому корпусу, препятствующему выбросу газов и дуги вне корпуса.

Преимущества

• Высокая отключающая способность (20 кА) делает её подходящей для мощных распределительных систем
• Литой корпус обеспечивает механическую прочность и герметичность внутри компонентов
• Независимый расцепитель минимума напряжения даёт возможность реализовать функции автоматического отключения при проседании питания
• Длительная гарантия (5 лет) указывает на качество материалов и сборки
• Подходит для сложных условий эксплуатации - промышленные среды, повышенная влажность (при наличии внешней защиты)

Ограничения применения

• Не трехфазных цепей - только для одной фазы
• IP20 не допускает использование во влажных, запылённых или открытых зонах без дополнительной оболочки
• Отсутствие возможности установки на DIN-рейку ограничивает применение в типовых щитах
• Не рассчитан на частые операционные включения/выключения - предназначен для защиты, а не для регулярной коммутации
• Требуется точное соблюдение момента затяжки крепёжных болтов - пере- или недо-затянутые соединения могут вызвать нагрев и выход из строя

Примеры использования

• Главный входной автомат в ГРЩ многоквартирного дома (защита одного фазного ввода)
• Защита питаемой линии от преобразователя частоты на производстве
• Секционный автомат в распределительном пункте с двумя источниками питания
• Цепь освещения крупного торгового комплекса с возможностью дистанционного отключения при аварии

Практические советы

• Перед установкой проверьте, что расчетный ток нагрузки не превышает 125 А - лучше иметь запас 15–20%
• Обеспечьте доступ к рычагу управления для ручного отключения в экстренных случаях
• При использовании независимого расцепителя подключите контрольное напряжение точно 220 В +-10%, иначе он будет работать некорректно
• Не используйте этот автомат вместо УЗО - он не реагирует на токи утечки
• Проверяйте состояние контактных групп каждые 2 года при активной эксплуатации - окисление может увеличить переходное сопротивление
• Выбирая аналоги, обращайте внимание на посадочные - у модели 28020dek размеры отличаются от моделей на DIN-рейку
