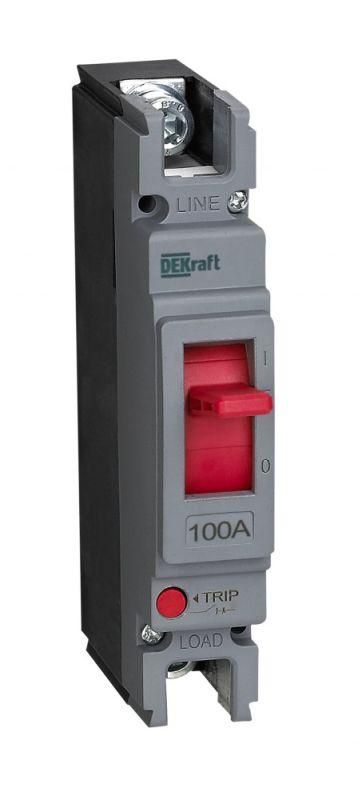

Выключатель автоматический 1п 100А 20кА ВА-301 DEKraft 28018DEK APC

Автоматический выключатель силовой 1P 100A 20кА от DEKraft (арт. 28018dek) предназначен для защиты электрических цепей от перегрузок и коротких замыканий в стационарных установках до 400 В. Этот аппарат серии ВА-300 используется в главных распределительных щитах, ячейках ВРУ и аналогичных системах, где требуется надежная коммутация и высокая отключающая способность.

Назначение и область применения

Автоматический выключатель силовой 1P 100A 20кА применяется в трехфазных сетях переменного тока с частотой 50 Гц и напряжением до 400 В. Он обеспечивает защиту от сверхтоков - как при длительных перегрузках, так и при аварийных коротких замыканиях. Устанавливается в качестве вводного, секционного или распределительного аппарата в ГРЩ, ВРУ, шкафах управления и других стационарных распределительных устройствах.

Подходит для объектов различного типа: промышленных предприятий, ЖКХ, транспортной инфраструктуры, энергообъектов и коммерческих зданий.

Технические характеристики

• Тип изделия: Выключатель автоматический в литом корпусе
• Номинальный ток: 100 А - максимальный постоянный ток, который аппарат может проводить без отключения
• Число полюсов: 1 - защищает одну фазную линию
• Номинальное напряжение: 400 В - рабочее напряжение сети
• Номинальная отключающая способность: 20 кА - максимальный ток КЗ, который выключатель способен безопасно отключить
• Тип расцепителя: термомагнитный - сочетает тепловую защиту от перегрузок и магнитную защиту от КЗ
• Конструктивное исполнение: стационарное - предназначен для жесткого монтажа, не предназначены для выдвижения
• Способ монтажа: на монтажную плату - крепится через отверстия и болты, не требует DIN-рейки
• Привод: ручной - управление осуществляется вручную через рычаг
• Степень защиты: IP20 - защита от доступа пальцев и предметов более 12 мм, но не защищен от пыли и воды
• Дополнительный расцепитель: независимый расцепитель минимального напряжения - позволяет удаленно отключить аппарат при снижении напряжения ниже установленного порога
• Гарантийный срок: 60 месяцев - 5 лет со дня продажи

Совместимость и монтаж

Автоматический выключатель силовой 1P 100A 20кА монтируется исключительно на монтажную плату. Для установки необходимы отверстия соответствующего диаметра и крепежные элементы (болты, гайки). Не совместим с DIN-рейками. Подключение выполняется кабелями сечением, рассчитанным на 100 А - рекомендуется использовать медные провода с площадью сечения не менее 25–35 мм2.

Из-за наличия независимого расцепителя минимального напряжения требуется подключение дополнительной цепи управления (обычно 24–230 В постоянного или переменного тока). Без этой цепи функция удаленного отключения не работает, но основная защита сохраняется.

Безопасность и стандарты

Аппарат соответствует требованиям международных норм для автоматических выключателей в литом корпусе. Серия ВА-300 прошла сертификацию на соответствие ГОСТ Р 50030.2 и МЭК 60947-2. Наличие термомагнитного расцепителя гарантирует селективность и точность отключения при различных типах перегрузок.

Преимущества

• Высокая отключающая способность (20 кА) - обеспечивает безопасность даже при серьезных аварийных режимах
• Литой корпус - повышенная механическая прочность и долговечность
• Независимый расцепитель - возможность дистанционного отключения без ручного воздействия
• Долгий срок службы - 5 лет гарантии подтверждают надежность конструкции
• Простота обслуживания - отсутствие движущихся контактов внутри корпуса снижает риск отказов

Ограничения применения

• Не предназначен для мобильных или выдвижных устройств - только стационарная установка
• IP20 не допускает использование во влажных, запыленных или открытых помещениях - требует установки в закрытые щитовые
• Один полюс - нельзя применять для защиты трехфазных цепей полностью; для этого нужны 3P или 4P версии
• Требуется внешнее питание для работы независимого расцепителя - без него эта функция недоступна
• Не имеет встроенной сигнализации состояния - для контроля положения контакта нужен внешний контакт или индикатор

Примеры использования

• Вводной автомат в ГРЩ многоквартирного дома
• Секционный выключатель в распределительном пункте завода
• Защита питания крупного насоса или компрессора в промышленной системе
• Распределительный аппарат в шкафу управления лифтовой установкой

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля номинальному току 100 А - недооценка сечения вызывает нагрев и выход из строя
• При использовании независимого расцепителя убедитесь, что источник управления (например, 24 В постоянного тока) подключен правильно и стабильно
• Не используйте этот аппарат вместо УЗО - он не реагирует на токи утечки, только на перегрузки и КЗ
• При сборке щита предусмотрите свободное пространство вокруг аппарата для теплоотвода - особенно важно при работе на пределе номинала
• Для удобства диагностики можно подключить визуальный индикатор положения контакта - хотя сам выключатель не имеет его встроенного
