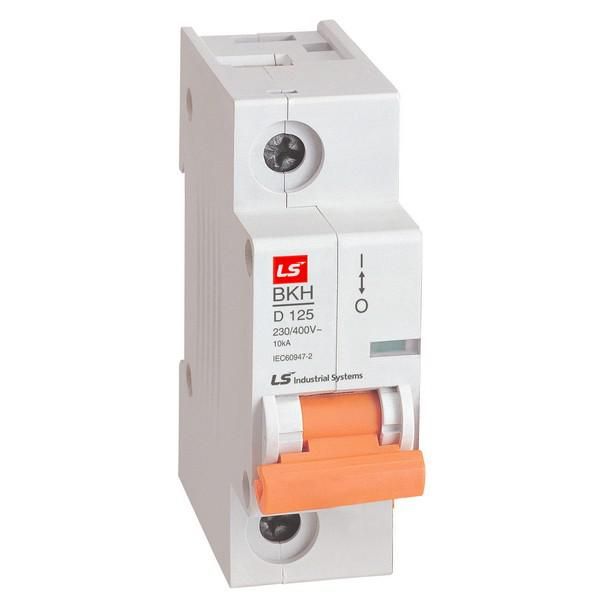

Автоматический выключатель BKH 1P C100A | 061106608B Lsis

Автоматический выключатель 1P C 100A 10kA от LS Electric - надёжный защитный аппарат для однополюсной сети переменного тока, рассчитанный на высокие нагрузки. Артикул 061106608b подходит для установки в щитах с DIN-рейкой, обеспечивая защиту от перегрузок и коротких замыканий.

Назначение и область применения

Автоматический выключатель 1P C 100A 10kA предназначен для защиты электрических цепей от перегрузок и токов короткого замыкания. Применяется в распределительных щитах жилых, коммерческих и промышленных объектов, где требуется защита мощных потребителей: нагревательных приборов, насосов, компрессоров, групп освещения с большой суммарной мощностью.

Технические характеристики

• Тип: Однополюсный (1P) автоматический выключатель
• Номинальный ток: 100 А - максимальный постоянный ток, который выключатель может проводить без срабатывания
• Отключающая способность: 10 кА - максимальный ток короткого замыкания, который выключатель способен безопасно отключить
• Характеристика расцепителя: C - срабатывает при токе 5–10 кратном от номинала; подходит для нагрузок с умеренным пусковым током (например, двигатели, люминесцентные светильники)
• Номинальное напряжение: 230 В - работает в однофазных сетях переменного тока (AC)
• Тип расцепителя: Электромагнитный (для КЗ) и тепловой (для перегрузок)
• Максимальное сечение кабеля: 50 мм2 - позволяет подключать толстые медные провода
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги; требует установки внутри закрытого щита
• Количество модулей DIN: 1 - занимает один стандартный модуль (17,5 мм) на рейке
• Диапазон рабочих температур: от -5 до +40 C - не рекомендуется для установки вне помещений или в неотапливаемых зонах
• Коммутационная износостойкость: 6000 циклов - количество операций включения/выключения, которые выдерживает механизм без потери характеристик
• Способ монтажа: На DIN-рейку
• Исполнение: Стационарное - не предназначен для частого перемещения или портативного использования

Совместимость и монтаж

Автоматический выключатель 1P C 100A 10kA совместим со всеми стандартными DIN-рейками типа TS35. Устанавливается одним движением - фиксируется защёлкой. Подключение кабелей осуществляется через верхние или нижние зажимы (в зависимости от схемы питания). Для надёжного контакта используйте кабель сечением до 50 мм2, зачищенные на 10–12 мм. Обязательно затяните винты моментом, соответствующим нормам (обычно 1,5–2 Нм); переусердствовать нельзя - можно повредить контактную группу.

Безопасность и стандарты

Устройство соответствует международным требованиям IEC 60898-1 для бытовых и аналогичных применений. Сертифицирован для работы в системах TN-S и TN-C-S. Отличается повышенной механической прочностью корпуса и контрольным индикатором положения («ON/OFF»). Не содержит опасных веществ согласно RoHS.

Преимущества

• Высокая отключающая способность (10 кА) обеспечивает безопасность даже при серьёзных аварийных режимах
• Гибкая характеристика «C» оптимальна для большинства промышленных и бытовых устройств с пусковыми токами
• Поддержка крупного сечения кабеля (до 50 мм2) снижает риск перегрева на входе
• Надёжная двухступенчатая защита (электромагнитная + тепловая) минимизирует ложные срабатывания
• Компактный формат (1 модуль) экономит место в щитке

Ограничения применения

• Не применяется в трёхфазных сетях - только для одной фазы
• IP20 не допускает установку во влажных помещениях, на улице или в открытых шкафах
• Работает только при температуре выше -5 C - не подходит для холодных складов или неотапливаемых зданий зимой
• Не является дифференциальным автоматом - не защищает от утечек тока на землю; для этого нужен УЗО
• Ограниченная коммутационная долговечность (6000 циклов) делает его менее подходящим для частого ручного включения/выключения

Примеры использования

• Защита группы розеток в мастерской с мощными инструментами (болгарки, сварочные аппараты)
• Щитовая защита контура отопления с циркуляционным насосом и ТЭНами
• Линия питания конвейера или воздушного компрессора в цеху
• Фазовый автомат в распределительном щите многоквартирного дома для мощной кухонной техники

Практические советы

• Выбирая автомат 1P C 100A 10kA, проверьте, что сечение вводного кабеля соответствует 100 А - недостаточно 35 мм2, нужен минимум 50 мм2 меди
• Если в цепи есть двигатель с высоким пусковым током (например, более 8×Iн), убедитесь, что характеристика «C» достаточна - в крайнем случае рассмотрите «D»
• Не устанавливайте этот автомат вместо УЗО - он не спасёт от удара током. Для защиты людей добавьте отдельное УЗО перед этим выключателем
• При сборке щита соблюдайте порядок: ввод → УЗО → автомат 1P C 100A 10kA → нагрузка. Это обеспечит селективность и удобство диагностики
• Проверяйте маркировку на корпусе после монтажа - артикул 061106608b и бренд LS Electric должны быть четко видны для обслуживания
