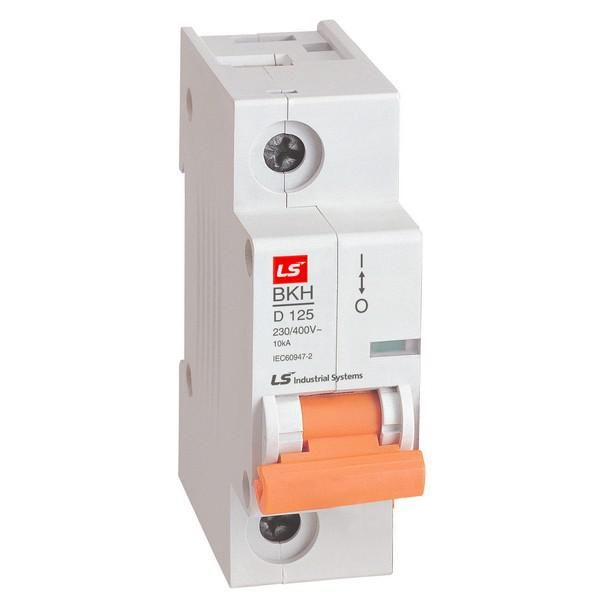

Автоматический выключатель BKH 1P C80A | 061106598B Lsis

Автоматический выключатель 1P C 80A 10кА BHK - устройство для защиты электропроводки от перегрузок и коротких замыканий. Подходит для установки на DIN-рейку в щитах жилых, коммерческих и промышленных объектов. Бренд LS Electric, артикул 061106598b.

Назначение и область применения

Автоматический выключатель 1P C 80A 10кА BKH защищает однополюсную цепь переменного тока от сверхтоков: перегрузок (длительное превышение нагрузки) и коротких замыканий. Применяется в распределительных щитах для защиты групповых линий освещения, розеток, оборудования мощностью до 18,4 кВт (при 230 В). Часто используется в бытовых, офисных и легкопромышленных системах питания.

Технические характеристики

• Номинальный ток: 80 А - максимальный постоянный ток, который выключатель может проводить без срабатывания;
• Количество полюсов: 1 - управляет одной фазной линией;
• Отключающая способность: 10 кА - максимальный ток КЗ, который автомат способен безопасно прервать;
• Характеристика расцепителя: C - срабатывает при токе 5–10 кратном от номинала, подходит для нагрузок со средними пусковыми токами (например, люминесцентные светильники, насосы);
• Номинальное напряжение: 230 В - рассчитан на однофазную сеть 220–240 В;
• Тип расцепителя: электромагнитный (быстрый ответ на КЗ) и тепловой (реакция на длительную перегрузку);
• Максимальное сечение кабеля: 50 мм2 - позволяет подключать медные провода крупного сечения;
• Род тока: переменный (AC), частота 50 Гц - не постоянный ток;
• Степень защиты IP20 - защита от прикосновений пальцев и твердых предметов >12,5 мм, но не от воды и пыли;
• Ширина: 1 модуль - занимает один стандартный слот на DIN-рейке (17,5 мм);
• Диапазон температур: от –5° до +40C - не предназначен для улицы или холодных помещений;
• Коммутационная износостойкость: 6000 циклов - количество операций включения/выключения, которые выдерживает механизм;
• Способ монтажа: на DIN-рейку - совместим с типичными шкафами и щитами;
• Исполнение: стационарное - не предназначен для перемещения или портативного использования.

Совместимость и монтаж

Автоматический выключатель 1P C 80A 10кА BKH монтируется на стандартную DIN-рейку типа TS35. Для подключения используйте клеммы, рассчитанные на сечение до 50 мм2. Убедитесь, что зажимы плотно затянуты - плохой контакт вызывает нагрев. Совместим с другими компонентами серии BKH и большинством щитов европейского стандарта. Не рекомендуется использовать в параллельных цепях без согласования с проектом.

Безопасность и стандарты

Устройство соответствует международным требованиям IEC 60898-1 для автоматических выключателей для домашнего и аналогичного использования. Соответствие гарантирует надежность срабатывания при аварийных режимах. Сертифицирован для работы в сетях с TN-S, TN-C-S и TT системами заземления.

Преимущества

• Высокая отключающая способность (10 кА) обеспечивает безопасность даже при серьезных КЗ;
• Гибкая характеристика “C” оптимальна для смешанных нагрузок - от освещения до малых двигателей;
• Поддержка больших сечений кабелей (до 50 мм2) снижает риск перегрева на входе;
• Надежная механическая прочность - 6000 циклов коммутации обеспечивают долгую службу;
• Компактный формат (1 модуль) экономит место в щите.

Ограничения применения

• Не применяется в трехфазных цепях - требуются трёхполюсные автоматы;
• Не допускается использование вне помещения - степень защиты IP20 не защищает от влаги и пыли;
• Не работает при температурах ниже –5 C и выше +40 C - возможны отказы или неверное срабатывание;
• Не предназначен для управления двигателями высокой мощности (>15 кВт) - требуется специализированный контактор;
• Не подходит для цепей с постоянным током - только переменный AC 50 Гц.

Примеры использования

• Защита группы розеток в квартире или офисе с суммарной нагрузкой до 18 кВт;
• Щитовая защита контура освещения в торговом зале;
• Линия питания кондиционера или водонагревателя мощностью до 8 кВт;
• Обеспечение безопасности вводного автомата в щите многоквартирного дома (если расчетная нагрузка не превышает 80 А).

Практические советы

• Выбирая автомат, проверьте соответствие сечения кабеля - для 80 А минимум нужен медный кабель 16 мм2, лучше 25 мм2;
• Не заменяйте этот автомат на более слабый (например, 63 А) - он будет постоянно выбивать при нормальной работе;
• Проверьте наличие свободного места на DIN-рейке перед установкой - 1 модуль = 17,5 мм шириной;
• При сборке щита соблюдайте цветовое разделение фазы и ноля - L подключается к верхнему контакту, N - к нижнему (по правилам ПУЭ);
• Не забудьте про тестирование кнопкой “T” после монтажа - она имитирует срабатывание расцепителя.
