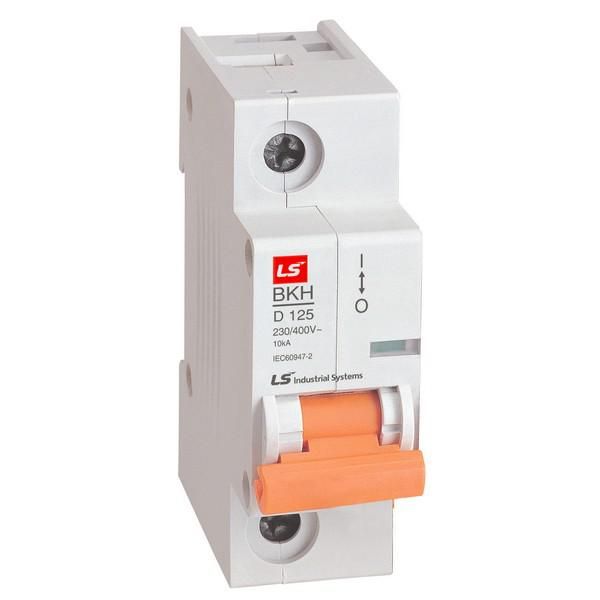

Автоматический выключатель BKH 1P C125A | 061106618B Lsis

Автоматический выключатель 1P C 125A 10kA от LS Electric - это однополюсный защитный аппарат для контроля перегрузок и коротких замыканий в однофазных цепях переменного тока. Артикул 061106618b предназначен для установки на DIN-рейку в щитах управления и распределения электроэнергии.

Назначение и область применения

Автоматический выключатель 1P C 125A 10kA защищает электрические цепи от повреждений из-за перегрузок и коротких замыканий. Подходит для использования в бытовых, коммерческих и промышленных щитах: например, для защиты групповых линий освещения, розеток, нагревательных приборов или оборудования мощностью до 30 кВт при напряжении 230–380 В.

Технические характеристики

• Номинальный ток: 125 А - максимальный постоянный ток, который выключатель может проводить без срабатывания;
• Количество полюсов: 1 - управление одной фазой сети;
• Номинальная отключающая способность: 10 кА - максимальный ток короткого замыкания, который устройство может безопасно отключить;
• Характеристика расцепителя: C - срабатывает при токе 5–10 кратном от номинала, подходит для нагрузок с умеренным пуском (например, светильники, насосы);
• Род тока: переменный (AC) - работает только в сетях с переменным током;
• Напряжение: 380 В - максимальное рабочее напряжение, допустимо применение в 230 В сетях;
• Тип расцепителя: электромагнитный (мгновенное отключение при КЗ) и тепловой (задержка при длительной перегрузке);
• Исполнение: стационарное - не предназначен для частого отключения под нагрузкой;
• Монтаж: на DIN-рейку шириной 35 мм;
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги; не для улицы и сырых помещений;
• Количество модулей: 1 - занимает один стандартный модуль на DIN-рейке;
• Рабочая температура: от –5 до +40 C - не рекомендуется установка в неотапливаемых помещениях зимой или в жарких шкафах без вентиляции.

Совместимость и монтаж

Автоматический выключатель 1P C 125A 10kA совместим со всеми стандартными DIN-рейками типа TS35/7,5 и TS35/15. Устанавливается легко: зажимается на рейке защелкой снизу. Для подключения используются клеммы с зажимом на болты - подходят медные провода сечением до 50 мм2. Обязательно соблюдать момент затяжки - указан в документации производителя. Не допускается использование с многожильными проводами без наконечников.

Безопасность и стандарты

Выключатель соответствует международному стандарту IEC 60947-2. Применяется в системах с TN-S, TN-C-S, TT. Наличие сертификатов подтверждает соответствие требованиям безопасности ЕАЭС. Отключение происходит без образования открытой дуги - внутренняя камера гашения обеспечивает безопасную работу даже при высоких токах КЗ.

Преимущества

• Универсальная характеристика C - оптимальна для большинства типичных нагрузок без лишних ложных срабатываний;
• Высокая отключающая способность (10 кА) - надежно защищает даже в условиях слабых сетей с высокими токами КЗ;
• Компактный формат (1 модуль) - экономит место в щите;
• Чёткая визуальная индикация положения - рычаг четко показывает “ВКЛ” / “ВЫКЛ” / “ТРИП”;
• Производитель LS Electric - известный бренд с проверенной долговечностью компонентов.

Ограничения применения

• Не применяется в цепях постоянного тока (DC) - только для AC;
• Не подходит для установки вне закрытых щитов - степень защиты IP20 исключает использование на улице, в сырых или запылённых местах;
• Не рассчитан на частые операции включения/выключения под нагрузкой - для этого нужны контакторы;
• Не используется для защиты двигателей с высоким пусковым током (например, крупные компрессоры) - лучше выбрать характеристику D;
• Работает только при температуре выше –5 C - в холодных помещениях возможны отказы.

Примеры использования

• Защита группы розеток в офисе или мастерской;
• Щит освещения в торговом центре;
• Подключение электрокотла или бойлера мощностью до 28 кВт;
• Групповая защита конвекторов или тепловых завес;
• Входной автомат в распределительном щите квартиры или малого производства.

Практические советы

• Выбирая автомат 1P C 125A 10kA, убедитесь, что суммарная мощность подключенных устройств не превышает 30 кВт при 230 В (или 47 кВт при 380 В в трёхфазной системе);
• Проверьте сечение кабеля - для 125 А требуется минимум 25 мм2 меди, желательно 35 мм2;
• Не устанавливайте рядом с источниками тепла - перегрев снижает точность работы теплового расцепителя;
• При сборке щита используйте перемычки с правильным номиналом - не допускайте перегрузки по току на шине;
• Для обслуживания - всегда отключайте питание перед работой, даже если выключатель в положении “ВЫКЛ”.
