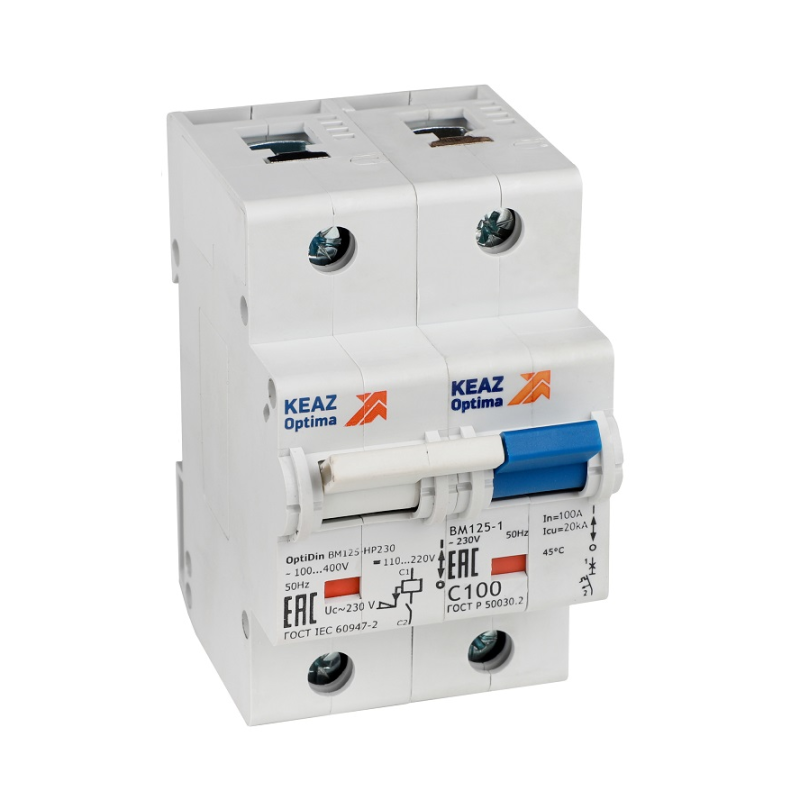

Выключатель автоматический модульный 1п C 125А 10кА OptiDin BM125-1C125-НР-8ln-УХЛ3 с независимым расцепителем КЭАЗ 336364

Автоматический выключатель BM125-1C125-НР-8ln-УХЛ3 от КЭАЗ - это однополюсный модульный аппарат с независимым расцепителем, предназначенный для защиты цепей до 125 А в распределительных щитах. Он сочетает высокую отключающую способность, надёжную работу в условиях повышенной влажности и совместимость со стандартными DIN-рейками.

Назначение и область применения

BM125-1C125-НР-8ln-УХЛ3 используется для защиты электрических цепей от перегрузок и коротких замыканий. Независимый расцепитель позволяет удалённо отключать нагрузку по сигналу от внешнего устройства - например, от системы управления, сигнализации или аварийного кнопочного поста. Подходит для установки в силовые щиты промышленного оборудования, систем вентиляции, насосных станций, конвейеров и других объектов, где требуется дистанционное управление питанием.

Технические характеристики

• Номинальный ток: 125 А - максимальный постоянный ток, который выключатель может проводить без срабатывания
• Номинальное напряжение: 230 В - рабочее напряжение переменного тока
• Номинальная отключающая способность: 15 кА - максимальный ток короткого замыкания, который устройство может безопасно отключить
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током, например, двигатели средней мощности, освещение, нагреватели
• Класс токоограничения: 3 - быстрое отключение при КЗ, снижающее тепловые и механические воздействия на оборудование
• Тип тока: AC - работает только с переменным током
• Частота: 50 Гц - оптимизирован для сетей России и стран СНГ
• Степень защиты IP20 - защищён от прикосновений к токоведущим частям и от крупных предметов, но не от воды и пыли; предназначен для внутренней установки в закрытых щитах
• Модульная ширина: 1,5 модуля - занимает 27 мм по ширине DIN-рейки
• Глубина монтажа: 75 мм - требует достаточного свободного пространства внутри шита
• Степень загрязнения 2 - допустимо наличие неметаллической пыли и умеренная влажность
• Категория перенапряжения IV - рассчитан на использование в местах подключения к распределительным сетям (например, вход в здание)
• Климатическое исполнение УХЛ3 - работает при температуре от −40 C до +40 C и в условиях повышенной влажности

Совместимость и монтаж

BM125-1C125-НР-8ln-УХЛ3 устанавливается на стандартную DIN-рейку типа TS35. Ширина 1,5 модуля позволяет разместить его рядом с другими автоматами без перегрузки рейки. Для подключения используются винтовые зажимы - рекомендуется использовать жилы сечением до 50 мм2 (медные). Независимый расцепитель имеет два контакта для подключения управляющего напряжения - обычно 24–230 В переменного или постоянного тока. Перед монтажом проверьте соответствие напряжения питания расцепителя указанному в документации. Монтаж возможен только в сухих помещениях из-за степени защиты IP20.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2. Класс токоограничения 3 обеспечивает снижение энергии пробоя при КЗ, что повышает безопасность всей цепи. Сертифицирован для работы в условиях категории перенапряжения IV - значит, он выдерживает импульсы, возникающие при грозовых разрядах или коммутациях в сети.

Преимущества

• Высокая отключающая способность (15 кА) - выше заявленной в названии, что даёт запас прочности
• Независимый расцепитель - позволяет интегрировать выключатель в автоматизированные системы без изменения основной схемы
• Исполнение УХЛ3 - надёжная работа в холодных и влажных условиях, характерных для промышленных помещений
• Класс 3 токоограничения - минимизирует риск повреждения кабеля и оборудования при КЗ
• Поддержка дополнительной комплектации - можно установить блокировки, вспомогательные контакты или сигнализацию

Ограничения применения

• Не применяется в цепях постоянного тока - только для переменного тока 50 Гц
• IP20 исключает установку на улице, в сырых или пыльных местах без корпуса
• Не предназначен для частой ручной коммутации - рассчитан на защиту, а не на регулярное включение/выключение
• Номинальное напряжение 230 В - нельзя применять в трёхфазных цепях без использования нескольких полюсов
• Требуется точное соблюдение сечения подводящих проводов - превышение может вызвать перегрев

Примеры использования

• Отключение конвейера по сигналу от системы безопасности при аварии
• Дистанционное отключение насосной станции через пульт управления
• Защита группы светильников в производственном цехе с возможностью удалённого отключения при плановых работах
• Входной автомат в щите здания, где нужна возможность отключения по команде от системы учёта или пожарной сигнализации

Практические советы

• Перед установкой проверьте, чтобы напряжение на катушке независимого расцепителя соответствовало вашей системе управления - чаще всего 24 В DC или 230 В AC
• При использовании в щитах с плотной компоновкой учитывайте глубину 75 мм - не забудьте про место для кабельных вводов и проводки
• Для увеличения функциональности используйте дополнительные модули: вспомогательные контакты для контроля состояния, блокираторы для предотвращения включения
• Не путайте с обычными автоматами - этот выключатель не сработает от перегрузки сам по себе, если не активирован расцепитель; основная защита осуществляется встроенной тепловой и электромагнитной катушкой
• Проверяйте сертификаты и маркировку перед покупкой - оригинальные изделия КЭAZ имеют чёткую гравировку и цветовое отличие рычага
