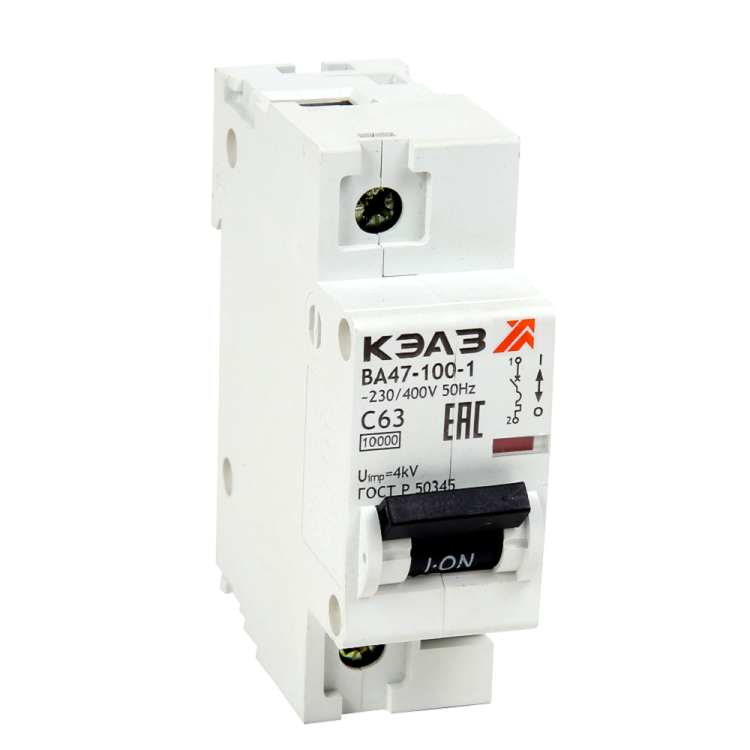

Выключатель автоматический модульный 1п C 125А 10кА ВА47-100-1C125-УХЛ3 (10кА) КЭАЗ 318167

Автоматический выключатель ВА47-100-1C125-УХЛ3 от КЭАЗ - однополюсный устройство для защиты цепей до 125 А от перегрузок и коротких замыканий. Подходит для установки на DIN-рейку в распределительных щитах жилых, промышленных и коммерческих объектов. Артикул 318167 относится к бюджетной серии, сохраняя надёжность при упрощённой конструкции.

Назначение и область применения

Выключатель ВА47-100-1C125-УХЛ3 предназначен для защиты однофазных электрических цепей напряжением до 400 В переменного тока частотой 50 Гц. Он обеспечивает безопасную работу при перегрузках и коротких замыканиях, а также позволяет вручную включать и отключать нагрузку. Применяется в щитах управления, распределительных устройствах, на входе в помещения, для защиты групповых линий освещения, розеток и маломощного оборудования.

Технические характеристики

• Номинальный ток: 125 А - максимальный постоянный ток, который выключатель может проводить без повреждений.
• Номинальное напряжение: 400 В - максимальное рабочее напряжение сети.
• Номинальная отключающая способность: 10 кА - максимальная величина тока короткого замыкания, которую выключатель способен безопасно прервать.
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током, например, люминесцентные светильники, насосы, компрессоры.
• Сечение провода: 2,5–35 мм2 - допустимый диапазон площади поперечного сечения подключаемых медных проводников.
• Модульная ширина: 1,5 модуля - занимает 27 мм места на DIN-рейке (1 модуль = 17,5 мм).
• Степень защиты IP20 - защищён от доступа пальцев и предметов более 12 мм, но не герметичен; требует установки внутри закрытого щита.
• Рабочая температура: от –60 C до +40 C - подходит для холодных помещений, но не для открытого монтажа на улице.
• Класс токоограничения: 3 - быстродействующий тип, снижающий энергию короткого замыкания, что уменьшает риск повреждения кабеля и оборудования.
• Номинальное импульсное напряжение: 4 кВ - выдерживает кратковременные скачки напряжения, такие как грозовые импульсы.
• Глубина монтажа: 71 мм - минимальная глубина щита, необходимая для свободного монтажа и работы механизма.

Совместимость и монтаж

Выключатель ВА47-100-1C125-УХЛ3 монтируется на стандартную DIN-рейку типа TS35. Установка выполняется путём защёлкивания задней части корпуса на рейку. Для подключения используются зажимы с винтовым креплением - затягивать необходимо усилием, соответствующим сечению провода (не переусиливать!). Максимальное сечение 35 мм2 требует осторожности при обжиме - слишком толстые провода могут не войти в зажим. Устройство совместимо с другими элементами серии ВА47-100: можно использовать дополнительные контакты, расцепители, фиксаторы, если требуется расширение функционала.

Безопасность и стандарты

Выключатель соответствует требованиям международного стандарта IEC/EN 60947-2. Категория перенапряжения IV гарантирует устойчивость к высоким переходным процессам в распределительных сетях. Степень загрязнения 2 означает, что устройство рассчитано на использование в условиях с небольшим количеством пыли и неагрессивными загрязнениями - типично для внутренних помещений. Напряжение изоляции 230 В подтверждает безопасность при работе в однофазных сетях 220–230 В.

Преимущества

• Низкая стоимость благодаря бюджетному исполнению серии - оптимален для массового применения.
• Высокая отключающая способность 10 кА - обеспечивает защиту даже в местах с высокой мощностью короткого замыкания.
• Широкий диапазон рабочих температур - работает в неотапливаемых помещениях, на складах, в подвалах.
• Класс токоограничения 3 - минимизирует термические и механические воздействия на кабель при аварии.
• Поддержка дополнительной комплектации - возможность добавления AUX-контактов, блокировок, сигнализации.

Ограничения применения

• Не предназначен для установки вне закрытых щитов - степень защиты IP20 не защищает от влаги и пыли.
• Не рекомендован для цепей с высокими пусковыми токами (например, крупные двигатели) - характеристика C не всегда достаточна для таких нагрузок.
• Запрещено применять в цепях постоянного тока - только для переменного тока 50 Гц.
• Не подходит для многократных операций включения/выключения в час - не является аппаратом частого включения (не AC-15 / DC-13).
• Ограниченная ширина (1,5 модуля) не позволяет установить два автомата вместо одного - нельзя заменить двухполюсный аналог.

Примеры использования

• Защита группы розеток в офисе или квартире с суммарной нагрузкой до 125 А.
• Входной автомат в щите многоэтажного дома для одной фазы.
• Щит на производстве для питания конвейера, насоса или сварочного аппарата с умеренным пуском.
• Распределительный щит на складе с освещением и маломощным оборудованием.

Практические советы

• Выбирая этот выключатель, проверьте, чтобы сечение кабеля было в пределах 2,5–35 мм2 - меньшие провода могут плохо зажиматься, большие - не поместятся.
• Из-за низкой степени защиты IP20 обязательно используйте его только в закрытых металлических или пластиковых щитах.
• Если нужна сигнализация состояния (вкл./выкл.), выбирайте модель с дополнительным контактным модулем - они совместимы с этим автоматом.
• При замене старого автомата убедитесь, что новый имеет ту же характеристику C и класс токоограничения 3 - это важно для координации защиты всей цепи.
• Не используйте ВА47-100-1C125-УХЛ3 как единственный защитный аппарат для мощных двигателей - лучше выбрать специализированный тепловой реле или моторный автомат.
