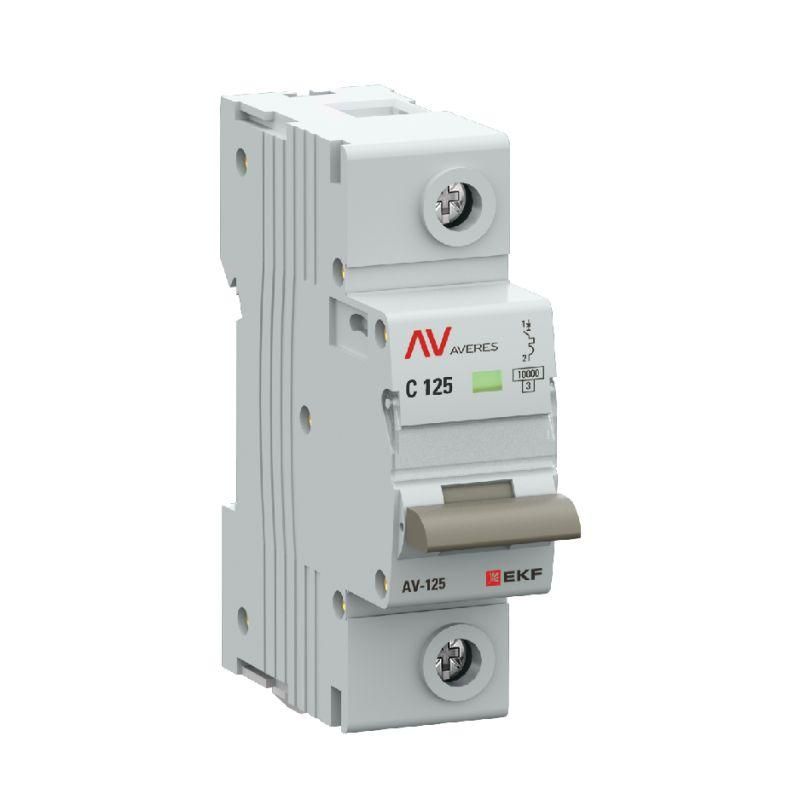

Выключатель автоматический AV-125 1P 125A (C) 10kA AVERES |mcb125-1-125C-av| EKF

Автоматический выключатель AV-125 EKF AVERES - однополюсный коммутационный аппарат на 125 А с характеристикой C и отключающей способностью 10 кА, предназначенный для защиты цепей от перегрузок и коротких замыканий в распределительных щитах жилых и общественных зданий.

Назначение и область применения

AV-125 EKF AVERES используется для безопасного включения и отключения электрических цепей переменного тока, а также для защиты оборудования от повреждений при перегрузках и коротких замыканиях. Подходит для установки в этажных и квартирных щитах, на входе в помещения, в системах освещения, нагревательных приборов и других нагрузок до 125 А. Применяется в жилых домах, офисах, школах, больницах и других объектах с нормальной степенью загрязнения.

Технические характеристики

• Номинальный ток: 125 А - максимальный постоянный ток, который выключатель может длительно пропускать без срабатывания;
• Номинальное напряжение: 230 В AC - рассчитан на работу в однофазных сетях бытового и коммерческого назначения;
• Номинальная отключающая способность: 10 кА - способен безопасно прервать ток короткого замыкания до 10 000 А;
• Характеристика срабатывания: C - оптимальна для нагрузок с умеренным пусковым током, таких как люминесцентные светильники, насосы, малые двигатели;
• Класс токоограничения: 3 - обеспечивает быстрое ограничение тока КЗ, снижает термическое воздействие на провода и оборудование;
• Напряжение изоляции: 660 В - гарантирует надёжную изоляцию даже при кратковременных скачках напряжения;
• Импульсное напряжение: 6 кВ - выдерживает высоковольтные импульсы, например, от грозовых разрядов;
• Сечение проводника: 1–25 мм2 - совместим с медными проводами от 1 до 25 квадратных миллиметров;
• Рабочая температура: –25…+50 C - можно использовать в неотапливаемых помещениях, на балконах, в подъездах;
• Степень защиты IP20 - защищён от прикосновения к токоведущим частям пальцами, но не от пыли и воды;
• Модульная ширина: 1 модуль - занимает минимальное место в щите; глубина монтажа: 50 мм - требует достаточного внутреннего объёма корпуса;
• Частота: 50 Гц - предназначен для сетей стандарта России и стран СНГ.

Совместимость и монтаж

AV-125 EKF AVERES устанавливается на DIN-рейку шириной 35 мм, типичную для современных распределительных щитов. Монтаж выполняется стандартным способом: фиксация защёлкой, подключение проводов через зажимы сверху или снизу. Убедитесь, что сечение провода находится в пределах 1–25 мм2 - использование более тонких или толстых проводов может привести к плохому контакту и перегреву. Для многожильных проводов рекомендуется применять наконечники. Выключатель совместим с другими устройствами серии AVERES, позволяет собирать компактные щиты с дополнительными модулями (например, дифференциальными автоматами или реле контроля).

Безопасность и стандарты

AV-125 EKF AVERES соответствует требованиям ГОСТ IEC 60947-2, что подтверждает соответствие международным стандартам на низковольтные коммутационные аппараты. Конструкция обеспечивает класс токоограничения 3 - один из самых высоких уровней безопасности при КЗ. Механизм мгновенной коммутации минимизирует время горения дуги, снижая риск возгорания и выхода из строя соседних элементов.

Преимущества

• Механизм мгновенной коммутации - контакты замыкаются/размыкаются вне зависимости от скорости движения ручки, что продлевает срок службы и снижает нагрев;
• Уменьшенное тепловыделение - благодаря эффективной конструкции контактов, выключатель остаётся прохладнее аналогов при работе на предельном токе;
• Надёжная изоляция - 660 В рабочего напряжения изоляции обеспечивают запас прочности при колебаниях сети;
• Поддержка дополнительной комплектации - возможно подключение блоков сигнализации, AUX-контактов, расцепителей;
• Совместимость с серийной продукцией EKF - легко интегрируется в щиты с другими изделиями AVERES.

Ограничения применения

• Не предназначен для трёхфазных сетей - требуется три отдельных устройства для каждой фазы;
• IP20 не допускает установку во влажных местах (ванная, баня, улица) - нужна защита в герметичных корпусах;
• Не подходит для нагрузок с очень высоким пусковым током (например, мощные асинхронные двигатели) - для них лучше выбрать характеристику D;
• Не имеет встроенного дифференциального тока - для защиты от утечек необходимо использовать отдельный УЗО.

Примеры использования

• Защита группы розеток в квартире с мощными приборами (стиральная машина, микроволновка, утюг);
• Входной автомат в щите многоэтажного дома на 125 А, распределяющий питание по этажам;
• Щит управления освещением в торговом центре с люминесцентными и LED-светильниками;
• Автомат для питания системы отопления (электрокотлы, ТЭНы) в частном доме.

Практические советы

• Перед установкой проверьте фактический ток потребления нагрузки - он не должен превышать 80 % от номинала (не более 100 А) для долговечной работы;
• При сборке щита используйте качественные провода и плотно затягивайте зажимы - слабый контакт вызывает перегрев;
• Если планируете подключить несколько автоматов рядом, учтите, что AV-125 EKF AVERES занимает всего 1 модуль - экономит место;
• Для удобства обслуживания пометьте каждый автомат этикеткой с указанием защищаемой цепи;
• Проверяйте работоспособность кнопки тестирования (если есть) ежегодно - она имитирует КЗ и подтверждает исправность расцепителя.
