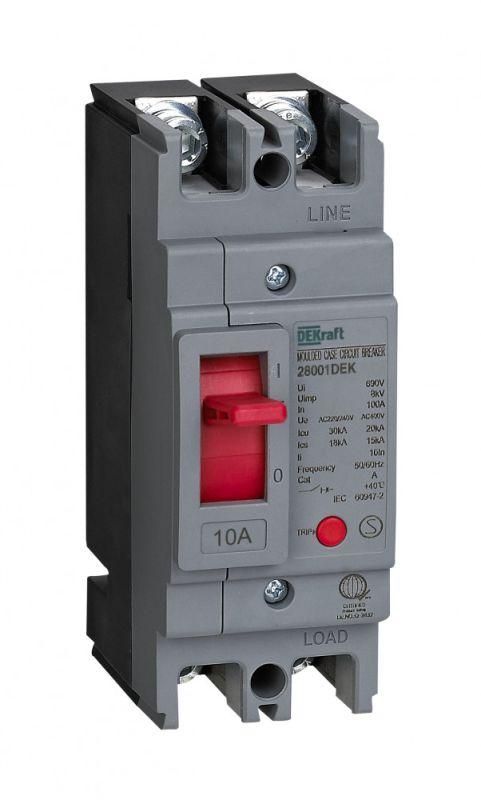

Выключатель автоматический 2п 10А 20кА ВА-301 DEKraft 28001DEK APC

Автоматический выключатель 2-полюсный 10А 20кА от DEKraft (арт. 28001dek) предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Устройство выполнено в литом корпусе, рассчитано на работу в сетях до 46 В и монтируется на печатную плату - идеально для компактных силовых щитов и контрольных систем.

Назначение и область применения

Автоматический выключатель 2-полюсный 10А 20кА используется для защиты слаботочных и управляемых цепей постоянного и переменного тока. Применяется в устройствах управления, контроллеров, преобразователях частоты, системах автономного питания и другом оборудовании, где требуется надёжная коммутация и быстрое отключение при аварийных ситуациях. Подходит для установки в шкафы управления, модульные щиты, системы автоматизации.

Технические характеристики

• Тип: Выключатель автоматический в литом корпусе
• Номинальный ток: 10 А - максимальный допустимый ток при длительной работе
• Число полюсов: 2 - защищает две фазы или два провода одновременно
• Номинальная отключающая способность: 20 кА - способен безопасно отключить ток короткого замыкания до 20 тысяч ампер
• Номинальное напряжение: 46 В - работает в цепях с напряжением не выше этого значения
• Тип расцепителя: Термомагнитный - сочетает тепловую защиту от перегрузок и магнитную от сильных КЗ
• Конструктивное исполнение: Стационарное - не предназначены для перемещения после монтажа
• Способ монтажа: Монтажная плата - крепится через выводы прямо на PCB
• Вид привода: Ручной - включение/выключение осуществляется вручную
• Степень защиты IP: IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и воды
• Дополнительный расцепитель: Независимый расцепитель минимального напряжения - позволяет удалённо отключить устройство при снижении напряжения ниже заданного уровня

Совместимость и монтаж

Автоматический выключатель 2-полюсный 10А 20кА (арт. 28001dek) монтируется исключительно на печатную плату. Для правильной установки необходимо соблюдать габариты отверстий и шаг контактов - совпадают со стандартными форматами SMD-компонентов. Не требует дополнительных креплений. Рекомендуется использовать паяльник с регулируемой температурой, чтобы не повредить пластиковый корпус. После монтажа проверьте плотность посадки контактов - плохой контакт вызывает нагрев и выход из строя.

Безопасность и стандарты

Изделие соответствует требованиям к автоматическим выключателям для малых напряжений. Серия ВА-300 прошла внутренние тестирования DEKraft на соответствие нормам безопасности для промышленного оборудования. Однако сертификаты по ГОСТ или международным стандартам (IEC/EN) в предоставленных данных не указаны - перед применением в ответственных системах рекомендуется запросить документацию у производителя.

Преимущества

• Компактный размер - легко помещается в ограниченном пространстве печатной платы
• Высокая отключающая способность (20 кА) обеспечивает защиту даже при серьёзных КЗ
• Наличие независимого расцепителя мин. напряжения даёт возможность дистанционного отключения
• Литой корпус повышает механическую прочность и герметичность внутри устройства
• Термомагнитный расцепитель реагирует как на медленные перегрузки, так и на внезапные скачки тока

Ограничения применения

• Не сети выше 46 В - использование при более высоких напряжениях недопустимо
• IP20 не защищает от пыли и влаги - нельзя устанавливать во влажных, запылённых средах без внешней защиты
• Подходит только для монтажа на плату - не совместим с DIN-рейкой
• Ручной привод - не поддерживает автоматическое включение; нуждается в ручном восстановлении после срабатывания
• Не предназначен для частых операций включения/отключения - не является контактором

Примеры использования

• Защита входных цепей в контроллерах ЧПУ
• Обеспечение отказоустойчивости в системах бесперебойного питания (UPS)
• Функция отключения при проседании напряжения в батарейных массивах
• Компонент в щите управления насосной станцией с дистанционным отключением
• Элемент защиты в зарядных устройствах для промышленных аккумуляторов

Практические советы

• Перед установкой проверьте, что рабочее напряжение вашей цепи не превышает 46 В - даже кратковременные пики могут вывести устройство из строя
• При использовании независимого расцепителя убедитесь, что сигнал управления имеет достаточную мощность - обычно требуется 12–24 В постоянного тока
• Не используйте этот автомат вместо вводного аппарата в щитах 220/380 В - он не рассчитан на такие уровни
• При сборке платы следите за направлением монтажа - контакты должны точно попадать в отверстия, иначе возможен перекос и трещины в корпусе
• Для сервисного обслуживания лучше иметь резервный экземпляр - ремонт данного типа автомата невозможен, только замена
