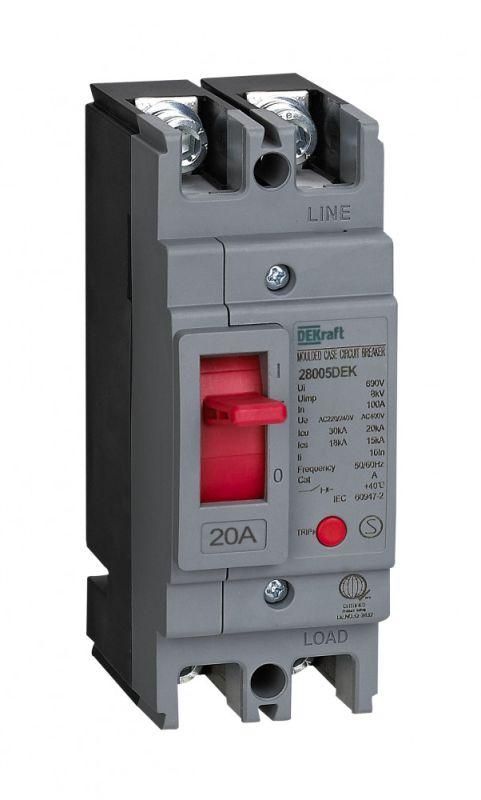

Выключатель автоматический 2п 20А 20кА ВА-301 DEKraft 28005DEK APC

Автоматический выключатель 2-полюсный 20А 20кА от DEKraft (артикул 28005dek) предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Устройство выполнено в литом корпусе, рассчитано на работу в сетях до 400 В и подходит для установки в щитах распределения электроэнергии.

Назначение и область применения

Автоматический выключатель 2-полюсный 20А 20кА используется для защиты линий с током до 20 А. Он обеспечивает отключение питания при превышении допустимой нагрузки или аварийном токе короткого замыкания. Применяется в качестве вводного, секционного или распределительного аппарата в групповых распределительных щитах (ГРЩ), ячейках ВРУ, а также в системах электроснабжения промышленных предприятий, жилых зданий, транспортных объектов и энергообъектов.

Технические характеристики

• Номинальный ток: 20 А - максимальный постоянный ток, который выключатель может проводить без срабатывания
• Количество полюсов: 2 - защищает две фазы одновременно, подходит для однофазных цепей с заземлением или двухфазных систем
• Номинальная отключающая способность: 30 кА - способность безопасно прервать ток короткого замыкания до 30 тысяч ампер
• Номинальное напряжение: 400 В - работает в сетях переменного тока до 400 В, частотой 50 Гц
• Тип расцепителя: термомагнитный - сочетает тепловую защиту от перегрузок и магнитную защиту от КЗ
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не герметичен; требует установки внутри закрытого шкафа
• Конструктивное исполнение: стационарное - не предназначены для перемещения после монтажа
• Способ монтажа: монтажная плата - крепится на DIN-рейку через специальный кронштейн, не требует сверления
• Тип дополнительного расцепителя: независимый расцепитель минимального напряжения - позволяет удалённо отключить устройство при снижении напряжения ниже заданного уровня
• Вид привода: ручной - управление осуществляется вручную через рычаг включения/выключения

Совместимость и монтаж

Автоматический выключатель 2-полюсный 20А 20кА совместим со стандартными DIN-рейками шириной 35 мм. Монтаж выполняется путём защёлкивания на рейку - никаких болтов или сверления не требуется. Подключение проводов - винтовые зажимы, рекомендованное сечение - до 25 мм2 медного провода. Для работы с независимым расцепителем необходимо подвести внешнее управляющее напряжение (обычно 24–230 В переменного или постоянного тока). Обязательно соблюдать полярность при подключении управления расцепителем.

Безопасность и стандарты

Изделие соответствует требованиям международных стандартов IEC 60947-2 и ГОСТ Р 50030.2. Серия ВА-300 прошла сертификацию на соответствие нормам безопасности для коммутационных аппаратов в распределительных устройствах. Наличие термомагнитного расцепителя гарантирует селективное отключение - при перегрузке срабатывает медленно, при КЗ - практически мгновенно, что предотвращает повреждение кабеля и оборудования.

Преимущества

• Высокая отключающая способность (30 кА) - надёжно справляется с аварийными режимами даже в мощных сетях
• Независимый расцепитель мин. напряжения - даёт возможность дистанционного отключения при проседании сети, например, при сбоях генератора или АВР
• Литой корпус - прочный, устойчив к механическим воздействиям, не требует обслуживания
• Простота монтажа - легко устанавливается на DIN-рейку, занимает мало места в щите
• Совместимость с другими аппаратами серии ВА-300 - можно использовать в составе единой системы защиты

Ограничения применения

• Не предназначен для установки на открытом воздухе - степень защиты IP20 исключает контакт с пылью, влагой и брызгами
• Не подходит для защиты цепей с высокими импульсными токами (например, пуск двигателей без ограничителей) - возможны ложные срабатывания
• Напряжение управления независимого расцепителя должно быть стабильным - скачки или отсутствие питания могут сделать функцию недоступной
• Не имеет встроенной защиты от перенапряжений - для этого нужны дополнительные устройства (грозовые разрядники, ОПН)

Примеры использования

• Вводной автомат в ГРЩ многоквартирного дома - защищает всю квартиру от КЗ и перегрузок
• Распределительный автомат на участке конвейера - отключает питание при превышении тока, вызванном заклиниванием механизма
• Секционный автомат в щите производства - позволяет изолировать часть линии для ремонта без остановки всего цеха
• Цепь освещения с дистанционным отключением - независимый расцепитель активируется сигналом от системы БЖ или пожарной сигнализации

Практические советы

• Перед установкой проверьте, чтобы номинальный ток нагрузки был меньше 20 А - лучше оставлять запас 10–20%
• При использовании независимого расцепителя убедитесь, что источник управления надёжен - используйте ИБП или стабилизированный блок питания
• Не перетягивайте винты зажимов - это повредит контакты и увеличит нагрев
• Проверяйте целостность клемм и состояние контактов каждые 1–2 года - особенно в условиях повышенной вибрации
• Если нужна защита от перенапряжений - параллельно установите модуль Surge Protection Device (SPD)
