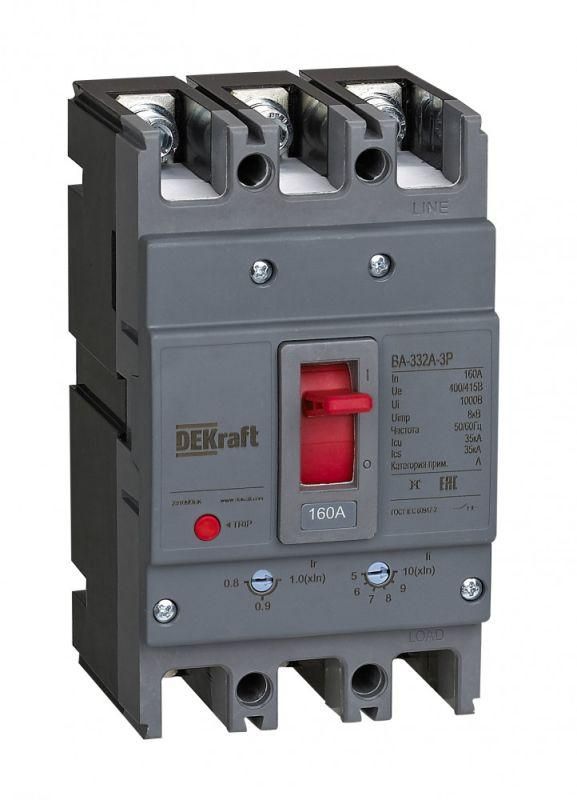

Выключатель автоматический 3п 25А 35кА ВА-332А DEKraft 28100DEK APC

Автоматический выключатель силовой 3-полюсный 25А 35кА ВА-332А - надёжный коммутационный аппарат в литом корпусе от DEKraft, предназначенный для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки в ГРЩ, ВРУ и распределительных щитах на промышленных и энергетических объектах.

Назначение и область применения

Автоматический выключатель силовой 3-полюсный 25А 35кА ВА-332А используется для защиты трёхфазных электрических цепей переменного тока частотой 50 Гц с рабочим напряжением до 415 В. Он обеспечивает автоматическое отключение при превышении допустимого тока (перегрузка) или при аварийном токе короткого замыкания. Устанавливается в качестве вводного, секционного или распределительного аппарата в главных распределительных щитах (ГРЩ), ячейках вводно-распределительных устройств (ВРУ), а также в промышленных, энергетических, транспортных и жилых объектах.

Технические характеристики

• Тип устройства: автоматический выключатель в литом корпусе
• Номинальный ток: 25 А
• Число полюсов: 3
• Номинальное напряжение: 415 В
• Номинальная отключающая способность: 35 кА - способен безопасно прервать максимальный ток КЗ до этого значения
• Тип расцепителя: термомагнитный - сочетает тепловую защиту от длительных перегрузок и магнитную - от внезапных КЗ
• Конструкция: стационарная - предназначен для постоянной фиксации, не рассчитан на перемещение после монтажа
• Подключение силовой цепи: болтовое - провода закрепляются гайками на клеммах
• Способ монтажа: на монтажную плату - требует установки на специальную металлическую планку внутри шкафа
• Степень защиты IP20 - защищён от доступа пальцев и предметов более 12 мм, но не герметичен; не в сырых или запылённых средах без дополнительной защиты
• Привод: ручной - управление осуществляется рычагом
• Элемент управления: рычажковый - удобен для быстрого включения/выключения
• Дополнительный расцепитель: независимый расцепитель минимального напряжения - позволяет удалённо отключить аппарат при снижении напряжения ниже заданного уровня (например, при аварийном проседании сети)
• Гарантийный срок: 60 месяцев

Совместимость и монтаж

Автоматический выключатель силовой 3-полюсный 25А 35кА ВА-332А совместим с монтажными плитами стандарта DIN 43880. Для правильной установки требуется свободное место вокруг аппарата для теплоотвода - минимум 10 мм с боков и сверху. Болтовые зажимы рассчитаны на медные провода сечением до 25 мм2. Перед подключением проверьте соответствие сечения кабеля и момент затяжки болтов - указаны в руководстве производителя. Нельзя использовать с алюминиевыми проводами без переходных наконечников. Монтаж выполняется при отключенном питании. После установки необходимо проверить механическую прочность крепления и качество контактов.

Безопасность и стандарты

Автоматический выключатель ВА-332А соответствует требованиям международных норм IEC 60947-2 и ГОСТ Р 50030.2. Обладает сертификатом соответствия и прошёл испытания на предельную отключающую способность 35 кА. Конструкция исключает самопроизвольное включение и имеет видимый разрыв при отключении. Отказ от соблюдения условий эксплуатации (температура, влажность, перегрузка) может привести к выходу из строя и потере гарантии.

Преимущества

• Высокая отключающая способность (35 кА) - обеспечивает безопасность даже при серьёзных КЗ в мощных системах
• Термомагнитный расцепитель с точным срабатыванием - защищает оборудование от долгих перегрузок и импульсных скачков
• Наличие независимого расцепителя минимального напряжения - даёт возможность интеграции в системы автоматического контроля
• Литой корпус - повышенная ударопрочность, устойчивость к внешним воздействиям
• Длительная гарантия (5 лет) - подтверждает надёжность комплектующих и сборки

Ограничения применения

• Не применяется в условиях высокой влажности, пыли или химически активной среде - степень защиты IP20 недостаточна
• Не рекомендован для частого оперирования (более 10–15 раз в день) - риск износа механизма
• Не поддерживает модульную установку в типовые DIN-рейки - монтируется только на монтажную плату
• Имеет ограниченный температурный диапазон работы - не следует применять вне +5C…+40C без принудительного охлаждения
• Не оснащён функциями дифференциальной защиты - для защиты людей нужен отдельный УЗО

Примеры использования

• Вводной автомат в ГРЩ промышленного цеха с нагрузкой до 25 А на каждую фазу
• Секционный выключатель в распределительной камере подстанции
• Защита питания крупного насоса, компрессора или конвейера в системе с вероятностью КЗ до 35 кА
• Цепь управления технологической линией, где важно отключение при падении напряжения ниже порогового значения

Практические советы

• Перед заменой старого автомата сравните параметры: обязательно совпадают номинальный ток, число полюсов и отключающая способность. Замена на менее мощный вариант опасна!
• Проверяйте состояние контактных поверхностей через год эксплуатации - окисление увеличивает нагрев и снижает надёжность
• При использовании независимого расцепителя убедитесь, что источник сигнала (например, контроллер) работает в диапазоне напряжений, указанных в документации
• Не используйте ВА-332А вместо УЗО - он не защищает человека от удара током! Для этой задачи необходим отдельный дифавтомат или УЗО
• При группировке нескольких аппаратов в одном шкафе учтите тепловое влияние соседних устройств - возможно потребуется снижение номинального тока на 10–15%
