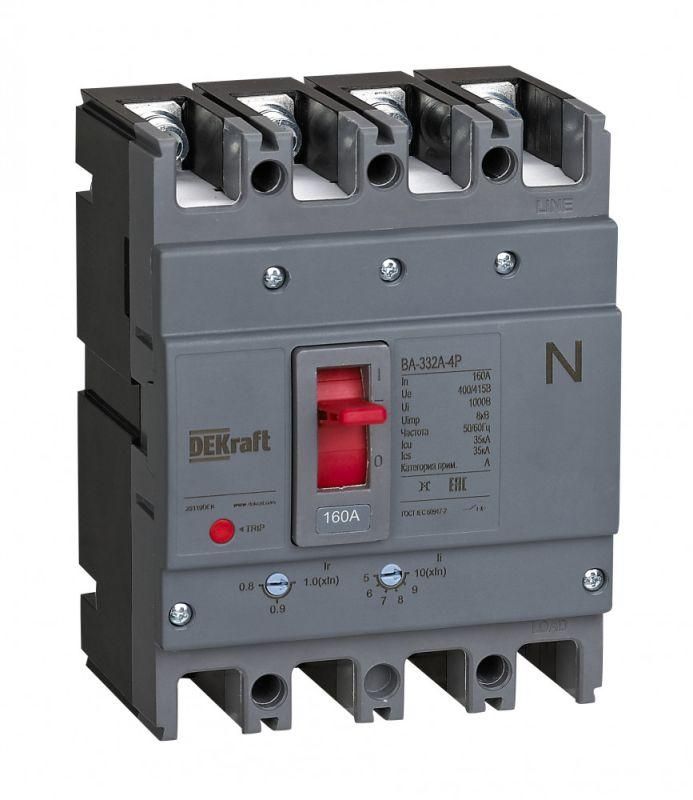

Выключатель автоматический 4п 125А 35кА ВА-332А DEKraft 28117DEK APC

Автоматический выключатель 4-полюсный 125А 35кА ВА-332А - устройство для защиты электрических цепей от перегрузок и коротких замыканий. Произведён в серии DEKRAFT, предназначен для установки в распределительных щитах промышленных и коммерческих объектов.

Назначение и область применения

Автоматический выключатель 4-полюсный 125А 35кА ВА-332А используется для защиты четырёхфазных электрических сетей с напряжением до 415 В и частотой 50 Гц. Он обеспечивает надёжную отсечку тока при аварийных ситуациях - перегрузках и коротких замыканиях. Устройство применяется в качестве вводного, секционного или распределительного аппарата в главных распределительных щитах (ГРЩ), ячейках вводно-распределительных устройств (ВРУ), а также в системах питания станков, конвейеров, насосных групп и другого промышленного оборудования.

Технические характеристики

• Тип устройства: Выключатель автоматический в литом корпусе
• Номинальный ток: 125 А
• Количество полюсов: 4
• Номинальная отключающая способность: 35 кА - способен безопасно отключить ток короткого замыкания до этого значения
• Номинальное напряжение: 415 В
• Тип расцепителя: Термомагнитный - сочетает тепловую защиту от длительных перегрузок и магнитную - от внезапных КЗ
• Конструкция: Стационарный - не предназначены для перемещения после монтажа
• Способ монтажа: Монтажная плата - фиксируется на DIN-рейке или специальной платформе внутри шкафа
• Степень защиты IP20 - защищён от доступа пальцев и предметов более 12 мм, но не герметичен; не подходит для открытых или влажных помещений
• Подключение силовых проводов: Болтовое - требует затяжки клемм гаечным ключом
• Привод: Ручной - управление осуществляется рычагом
• Дополнительный расцепитель: Независимый расцепитель минимального напряжения - позволяет удалённо отключить аппарат при снижении напряжения ниже заданного уровня
• Элемент управления: Рычажковый - удобен для быстрого включения/выключения
• Гарантийный срок: 60 месяцев

Совместимость и монтаж

Автоматический выключатель 4-полюсный 125А 35кА ВА-332А совместим с DIN-рейками стандарта EN 60715. Для монтажа требуется свободное место в щите минимум 90 мм по ширине. Подключение силовых проводов выполняется болтовым зажимом - необходимо использовать медные многожильные или одножильные провода сечением до 50 мм2. Перед первым запуском проверьте момент затяжки клемм согласно руководству производителя. Расцепитель минимального напряжения требует внешнего источника питания 24–230 В переменного или постоянного тока - он не питается от защищаемой сети.

Безопасность и стандарты

Автоматический выключатель 4-полюсный 125А 35кА ВА-332А соответствует требованиям международных стандартов IEC 60947-2. Серия ВА-330А прошла испытания на механическую прочность, температурную стабильность и долговременную работу при номинальном токе. Отключение происходит в пределах допустимых времятоковых характеристик, что исключает риск перегрева кабеля и возгорания.

Преимущества

• Высокая отключающая способность (35 кА) - подходит для мощных распределительных систем
• Наличие независимого расцепителя - даёт возможность дистанционного отключения при авариях по напряжению
• Литой корпус - обеспечивает высокую степень механической защиты и долговечность
• Термомагнитный расцепитель с регулировкой - точная адаптация под нагрузку
• Длительная гарантия (5 лет) - свидетельствует о качественной сборке

Ограничения применения

• Не предназначен для установки во влажных, пыльных или взрывоопасных средах - степень защиты IP20 недостаточна
• Не имеет функции дифференциального тока - не защищает от утечек на землю; для этого нужен отдельный УЗО
• Требует ручного включения после срабатывания - не поддерживает автоматическое восстановление
• Не рассчитан на частые операции включения/отключения - рекомендовано не более 1000 циклов в год
• Использование вне диапазона 415 В +-10% может привести к некорректной работе расцепителей

Примеры использования

• Вводной автомат в ГРЩ промышленного цеха с трёхфазными двигателями
• Секционный выключатель в распределительном щите торгового комплекса
• Защита группы станков на линии производства
• Распределительный аппарат в системе бесперебойного питания (при наличии правильного напряжения и отсутствии влаги)

Практические советы

• Перед установкой проверьте соответствие сечения кабеля и номинала автомата - для 125 А используйте кабель не менее 35 мм2 меди
• При использовании независимого расцепителя подключите его к стабилизированному источнику питания - скачки напряжения могут вызвать ложные срабатывания
• Не закрывайте щит плотно, если рядом находятся другие нагревающиеся устройства - перегрев снижает реальный порог срабатывания
• Проверяйте состояние контактов и затяжку болтов каждые 6–12 месяцев - особенно в условиях вибраций
• Для систем с частыми пусками двигателей учтите, что автомат не является пускателем - не используйте его для частого ручного включения/отключения
