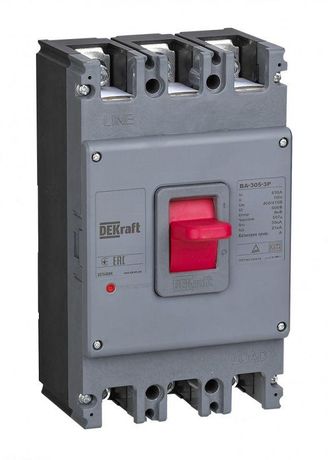

Выключатель автоматический для защиты двигателя 3п 500А 50кА ВА-305 DEKraft 22823DEK APC

Автоматический выключатель силовой для защиты двигателя 3-полюсный 500А 50кА ВА-305 от DEKraft предназначен для надёжного отключения электродвигателей при перегрузках и коротких замыканиях. Этот аппарат встраивается в силовые щиты и обеспечивает управление мощными нагрузками в промышленных системах.

Назначение и область применения

Автоматический выключатель силовой для защиты двигателя 3-полюсный 500А 50кА ВА-305 используется для коммутации и защиты трёхфазных электродвигателей мощностью до 200–250 кВт в зависимости от условий эксплуатации. Применяется в составе шкафов ГРЩ, ВРУ, пускателей и распределительных устройств на промышленных предприятиях, в цехах с конвейерами, насосными станциями, вентиляционными установками и другим оборудованием с высокими пусковыми токами.

Технические характеристики

• Номинальный ток: 500 А - позволяет защищать крупные двигатели без необходимости установки дополнительных контакторов;
• Количество полюсов: 3 - соответствует стандартным трёхфазным сетям 400 В;
• Номинальное напряжение: 400 В - рассчитан на работу в сетях переменного тока с частотой 50/60 Гц;
• Номинальная отключающая способность: 50 кА - способен безопасно отключить цепь даже при максимальном КЗ в зонах с высокой короткозамкнутой мощностью;
• Тип расцепителя: электромагнитный + тепловой - обеспечивает двойную защиту: мгновенное отключение при КЗ и выдерживание времени при длительной перегрузке;
• Моторный привод: да - возможность удалённого включения/отключения через внешний исполнительный механизм;
• Степень защиты: IP20 - защищает от доступа пальцев и предметов более 12 мм, не предназначена для работы во влажной среде или на улице;
• Способ монтажа: встраиваемый - закрепляется в шкафу болтами, не требует DIN-рейки;
• Подключение: винтовые зажимы - подходят для медных проводников сечением до 185 мм2;
• Индикатор отключения и указатель расцепления: есть - наглядно показывают текущее состояние аппарата (включен / отключен / сработал);
• Тип управления: рычаг - ручное управление осуществляется механическим рычагом на лицевой панели.

Совместимость и монтаж

Автоматический выключатель силовой для защиты двигателя 3-полюсный 500А 50кА ВА-305 совместим с другими элементами серии ВА-300М. Установка выполняется в металлический шкаф с достаточным свободным пространством вокруг корпуса для теплоотвода. Монтаж - исключительно болтовой: необходимо просверлить отверстия под крепёж и зафиксировать аппарат на раме или стенке шкафа. Подключение проводов - только винтовое; рекомендуется использовать наконечники НШВИ для многожильных кабелей. Для работы с моторным приводом требуется подключение внешнего управляющего сигнала (например, от PLC или кнопочной станции).

Безопасность и стандарты

Автоматический выключатель ВА-305 соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2. Обеспечивает класс изоляции II, имеет механическую и электрическую долговечность, проверенную на соответствие нормам промышленного оборудования. Отключение при КЗ происходит без выброса горящих частиц благодаря внутренней дугогасительной камере.

Преимущества

• Высокая отключающая способность (50 кА) делает его пригодным для использования в местах с большой короткозамкнутой мощностью - например, рядом с трансформаторными подстанциями;
• Комбинированный расцепитель (электромагнитный + тепловой) снижает риск ложных срабатываний при пуске двигателей;
• Наличие моторного привода позволяет интегрировать аппарат в системы автоматизации без ручного вмешательства;
• Чёткая визуальная индикация состояния (вкл/выкл/расцепление) ускоряет диагностику аварийных ситуаций;
• Простая и прочная конструкция - минимум движущихся деталей повышает надёжность в условиях запылённости и вибраций.

Ограничения применения

• Не предназначен для установки вне помещений - степень защиты IP20 не защищает от влаги, пыли и температурных колебаний;
• Не подходит для защиты маломощных устройств (менее 10 кВт): слишком высокий порог срабатывания теплового расцепителя;
• Требует значительного места в шкафу - габариты больше, чем у модульных автоматов на DIN-рейке;
• Не имеет функции дифференциальной защиты - для защиты от утечек тока необходима установка отдельного УЗО;
• Не допускается использование в сетях постоянного тока - только переменный ток 50/60 Гц.

Примеры использования

• Защита главного насоса в системе водоснабжения промышленного комплекса;
• Коммутирование крупного вентилятора в системе кондиционирования воздуха;
• Вводной аппарат в распределительном шкафу цеха с несколькими станками;
• Секционный автомат в ГРЩ на заводе с высокой плотностью потребителей;
• Управляемый выключатель в системе автоматического пуска конвейера по сигналу от контроллера.

Практические советы

• Выбирая автоматический выключатель силовой для защиты двигателя 3-полюсный 500А 50кА ВА-305, убедитесь, что сечение кабелей соответствует номинальному току - для 500 А используйте медные провода не менее 150–185 мм2;
• При использовании моторного привода подключите его согласно схеме в руководстве - неверная полярность может повредить исполнительный механизм;
• Перед первым включением проверьте затяжку винтовых зажимов - слабый контакт вызывает перегрев и выход из строя;
• Не устанавливайте ВА-305 рядом с источниками тепла - перегрев снижает точность срабатывания теплового расцепителя;
• Для обслуживания отключите питание и заблокируйте шкаф - этот аппарат работает с высокими токами, и работа под напряжением опасна.
