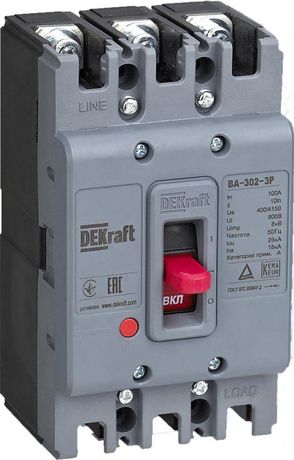

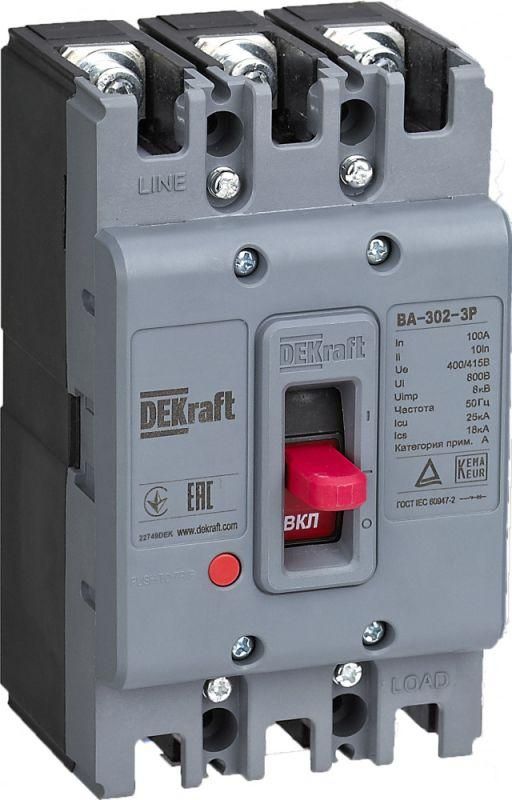

Выключатель автоматический для защиты двигателя 3п 50А 25кА ВА-302 DEKraft 22806DEK APC

Автоматический выключатель ВА-302 от DEKraft - трёхполюсный силовой аппарат с номинальным током 50 А и отключающей способностью 25 кА, предназначенный для защиты электродвигателей от перегрузок и коротких замыканий. Устройство совмещает функции коммутации и защиты, легко интегрируется в шкафы управления и подходит для промышленного оборудования.

Назначение и область применения

Автоматический выключатель ВА-302 используется исключительно для защиты электродвигателей в системах автоматического управления. Он защищает двигатель от длительной перегрузки (благодаря тепловому расцепителю) и внезапных больших токов короткого замыкания (через электромагнитный расцепитель). Применяется в составе шкафов управления, ГРЩ, ВРУ на промышленных предприятиях, в цехах с конвейерами, насосными станциями, вентиляторами, компрессорами и другим оборудованием с асинхронными двигателями.

Технические характеристики

• Тип: автоматический выключатель с двойным расцепителем - тепловым и электромагнитным
• Номинальный ток: 50 А - максимальный постоянный ток, который выдерживает устройство без срабатывания
• Количество полюсов: 3 - защищает все три фазы трехфазного двигателя
• Номинальная отключающая способность: 25 кА - способность безопасно прервать ток короткого замыкания до этой величины
• Номинальное напряжение: 400 В - рассчитан на работу в сетях переменного тока 380–400 В
• Моторный привод: да - позволяет дистанционно включать/выключать аппарат через внешний сигнал
• Тип привода: моторный - управление осуществляется электрически, без ручного воздействия
• Конструктивное исполнение: встроенное - предназначен для установки внутрь шкафа, не имеет корпуса снаружи
• Способ монтажа: встраиваемый - закрепляется внутри щита, не выступает за его габариты
• Тип крепления: болтовое - фиксируется на DIN-рейке или специальной платформе с помощью болтов
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не герметичен; требует установки в закрытый шкаф
• Тип управления: рычаг - наличие механического рычага для ручного включения/отключения
• Указатель расцепления: да - визуально показывает причину отключения (перегрузка или КЗ)

Совместимость и монтаж

ВА-302 совместим со всеми шкафами, где предусмотрена возможность болтового крепления и соблюдены требования по зазорам между фазами. Для монтажа требуется свободное место в шкафу - устройство не занимает много места, но требует доступа к контактам для подключения проводов сечением до 25 мм2. Моторный привод подключается к внешней цепи управления 24 В или 220 В переменного тока. Подключение к двигателю выполняется через клеммы L1/L2/L3 и T1/T2/T3. Обязательно соблюдать полярность при подключении моторного привода. Установка возможна только в вертикальном положении - горизонтальная установка запрещена.

Безопасность и стандарты

Автоматический выключатель ВА-302 соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2. Сертифицирован для работы в условиях промышленного электрооборудования. Наличие указателя расцепления повышает безопасность обслуживания - оператор сразу видит причину отключения. IP20 не обеспечивает защиту от брызг и пыли, поэтому применение вне закрытого шкафа недопустимо.

Преимущества

• Двойной расцепитель - надёжная защита как от медленной перегрузки, так и от импульсных КЗ
• Моторный привод - позволяет удалённо управлять питанием двигателя из центрального пункта
• Чёткий визуальный индикатор расцепления - снижает время диагностики отказов
• Высокая отключающая способность (25 кА) - подходит для мощных сетей с высокими токами КЗ
• Интеграция в серию ВА-300М - совместим с другими элементами системы управления от DEKraft

Ограничения применения

• Не применяется для защиты освещения, нагревателей или бытовых приборов - только для электродвигателей
• IP20 не допускает установку во влажных, пыльных или открытых помещениях - обязательно использование в закрытом шкафу
• Не подходит для частотного регулирования - при работе с ЧРП возможны ложные срабатывания
• Требуется точное соответствие номинала двигателя - нельзя использовать для нагрузки выше 50 А
• Моторный привод требует дополнительного источника питания - не работает автономно

Примеры использования

• Шкаф управления конвейерной линией на заводе - ВА-302 защищает главный двигатель и позволяет дистанционно отключить линию при аварии
• Насосная станция водоснабжения - выключатель отключает насос при перегрузке или КЗ, а моторный привод позволяет включать его по расписанию
• Вентиляционный комплекс в торговом центре - ВА-302 установлен в ВРУ, обеспечивает защиту трёх вентиляторов с одинаковым током потребления
• Цех по переработке пластиков - выключатель защищает экструдеры и смесители, индикация расцепления помогает быстро найти неисправность

Практические советы

• Выбирая ВА-302, проверьте, что номинальный ток двигателя не превышает 50 А - лучше выбирать с запасом 10–15%
• При использовании моторного привода убедитесь, что источник управления (например, PLC) имеет достаточную мощность для срабатывания катушки
• Подключайте провода плотно - плохой контакт на клеммах вызывает перегрев и ложные срабатывания
• Перед первым включением проверьте, что рычаг находится в положении “OFF” - это предотвращает случайный запуск
• При замене устройства используйте аналогичный типоразмер - не меняйте на менее мощный, даже если двигатель кажется “слабым”
• Обслуживание: периодически проверяйте состояние контактов и чистоту внутри шкафа - пыль и оксиды снижают срок службы
