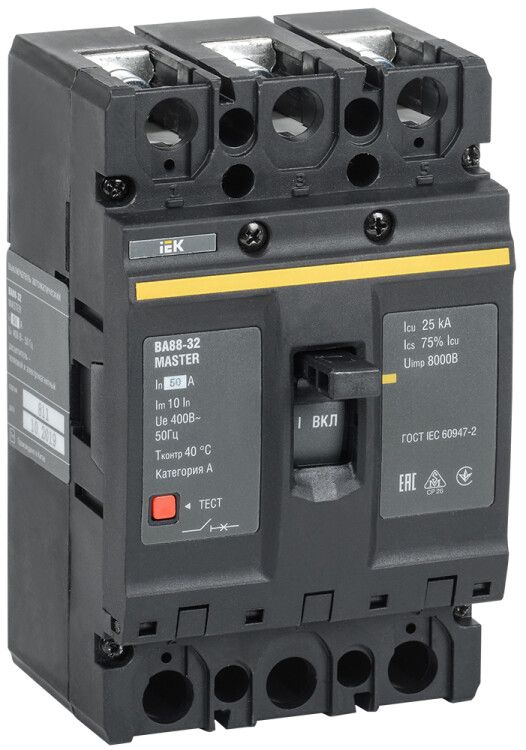

Автоматический выключатель ВА88-32 3Р 50А 25кА MASTER IEK - SVA10-3-0050-02

Автоматический выключатель ВА88-32 3Р 50А 25кА от IEK (ИЭК) - это надёжное устройство для защиты трёхфазных электрических сетей от перегрузок, коротких замыканий и просадок напряжения. Артикул sva10-3-0050-02 относится к серии MASTER и рассчитан на работу в сложных условиях эксплуатации.

Назначение и область применения

Автоматический выключатель ВА88-32 3Р 50А 25кА защищает электрические сети от аварийных ситуаций: перегрузок, коротких замыканий и внезапного падения напряжения ниже допустимого уровня. Устройство предназначено для постоянного коммутирования нагрузки в штатном режиме работы.

Подходит для установки в распределительных щитах промышленных объектов: заводские линии, насосные станции, системы вентиляции, конвейеры, компрессоры. Применяется там, где требуется высокая надёжность и устойчивость к колебаниям температуры.

Технические характеристики

• Тип: Автоматический выключатель с термомагнитным расцепителем
• Количество полюсов: 3
• Номинальный ток: 50 А
• Номинальное напряжение: 400 В переменного тока (AC)
• Номинальная отключающая способность: 25 кА - способен безопасно отключить ток короткого замыкания до этого значения
• Тип расцепителя: Электромагнитный (для КЗ) и тепловой (для перегрузки)
• Уставка магнитного расцепления: 10×Iн = 500 А - сработает при токе выше 500 А
• Уставка теплового расцепления: 50 А - сработает при длительной перегрузке свыше 50 А
• Частота: 50 Гц
• Степень защиты: IP30 - защита от доступа пальцев и твёрдых предметов, но не от воды
• Климатическое исполнение: УХЛ3 - работает при температуре от -40C до +60C, подходит для неотапливаемых помещений
• Механическая износостойкость: 8500 циклов включения/выключения
• Срок службы: 15 лет при соблюдении условий эксплуатации
• Индикация состояния: Да - положение рычага показывает включен/выключен
• Защита по минимальному напряжению: Да - отключается при падении напряжения ниже порогового значения
• Способ подключения: Винтовые зажимы
• Вид привода: Электрический
• Тип элемента управления: Рычажковый
• Моторный привод: Да - позволяет удалённо включать/выключать устройство через внешний привод
• Конструкция: Встраиваемое устройство
• Способ монтажа: На монтажную плату (DIN-рейку)
• Количество вспомогательных контактов: 0 - нельзя подключить сигнализацию или дистанционное управление без модификации

Совместимость и монтаж

Автоматический выключатель ВА88-32 3Р 50А 25кА монтируется на DIN-рейку шириной 35 мм. Подключение проводов осуществляется через винтовые зажимы - рекомендуется использовать жилы сечением до 25 мм2 (медные). Перед монтажом проверьте соответствие сечения кабеля и момента затяжки винтов - указаны в руководстве IEK.

Моторный привод позволяет управлять выключателем дистанционно, что удобно для систем автоматизации. Для реализации функций сигнализации (например, “отключено”) потребуется установка дополнительного модуля - в базовой версии таких контактов нет.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2. Наличие защиты от минимального напряжения предотвращает самопроизвольное включение оборудования после восстановления питания - повышает безопасность персонала.

IP30 обеспечивает защиту от случайного прикосновения к токоведущим частям, но не защищает от влаги - не применяйте в сырых помещениях без дополнительной герметизации щита.

Преимущества

• Высокая отключающая способность (25 кА) - подходит для мощных промышленных сетей
• Широкий диапазон рабочих температур (-40…+60 C) - надёжно работает в холодных и жарких условиях
• Встроенные механизмы защиты от перегрузки и КЗ - два уровня защиты в одном устройстве
• Моторный привод - совместим с системами АСУ ТП и дистанционного управления
• Индикация положения - легко определить состояние устройства без тестера
• Долгий срок службы (15 лет) и высокая механическая износостойкость (8500 циклов)

Ограничения применения

• Не предназначен для установки вне закрытых щитов - степень защиты IP30 не защищает от влаги и пыли
• Отсутствуют вспомогательные контакты - невозможно подключить сигналы “включено” / “отключено” без доработки
• Нельзя регулировать уставки - фиксированные параметры (10In, 50 А) требуют точного подбора по нагрузке
• Не используется в сетях постоянного тока - только переменный ток 50 Гц
• Максимальное напряжение 400 В - не подходит для сетей 690 В, хотя серия MASTER поддерживает более высокие значения

Примеры использования

• Щитовая на производстве: защита трёхфазного двигателя 37 кВт
• Система водоснабжения: автоматическая защита насосной группы
• Конвейерная линия: отключение при перегрузке или просадке напряжения
• Неотапливаемый цех: работа при зимних минусах благодаря исполнению УХЛ3

Практические советы

• Выбирая автомат ВА88-32 3Р 50А 25кА, убедитесь, что расчетный ток нагрузки не превышает 50 А - иначе будет ложное срабатывание
• Проверьте, чтобы сечение кабеля было достаточным для 50 А (минимум 10–16 мм2 медного провода)
• Если нужна сигнализация состояния - используйте модуль вспомогательных контактов, совместимый с серией MASTER
• При использовании моторного привода - убедитесь, что источник управления имеет подходящую мощность и напряжение
• Не устанавливайте в местах с повышенной влажностью, даже если щит кажется герметичным - IP30 не является водонепроницаемым
• При замене старого автомата - сравните габариты и расположение клемм, чтобы не возникло проблем с подключением
