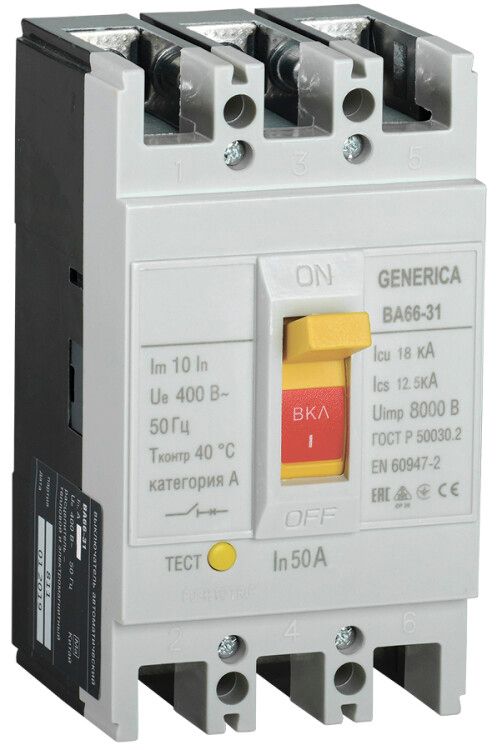

Выключатель автоматический ВА66-31 3Р 50А 18кА | SAV10-3-0050-G GENERICA IEK

Автоматический выключатель ВА66-31 3 полюса 50А 18кА от GENERICA предназначен для защиты электрических цепей от перегрузок и коротких замыканий, а также для частых ручных включений и отключений. Артикул sav10-3-0050-g относится к серии ВА66 и рассчитан на работу в промышленных системах с напряжением до 400 В.

Назначение и область применения

Выключатель ВА66-31 3 полюса 50А 18кА используется для защиты трёхфазных электрических цепей. Он обеспечивает отключение питания при превышении допустимой нагрузки (перегрузка) или возникновении аварийного тока (короткое замыкание). Также позволяет выполнять ручные операции включения и отключения - например, при обслуживании оборудования. Подходит для установки в щитах промышленных объектов: на станках, конвейерах, насосных группах, вентиляционных системах.

Технические характеристики

• Номинальный ток: 50 А - максимальный постоянный ток, который выключатель может проводить без отключения
• Количество полюсов: 3 - защищает все три фазы трёхфазной сети
• Номинальная отключающая способность: 18 кА - способность безопасно прервать ток короткого замыкания до этой величины
• Номинальное напряжение: 400 В - работает в сетях с напряжением до 400 В переменного тока
• Тип расцепителя: электромагнитный + тепловой - быстрое отключение при КЗ (электромагнитный) и медленное - при длительной перегрузке (тепловой)
• Степень защиты IP30 - защита от твердых предметов больше 2,5 мм, но не от воды; подходит только для внутренней установки в закрытых щитах
• Способ монтажа: монтажная плата - устанавливается на DIN-рейку или жестко крепится к плате через отверстия
• Тип подключения: винтовое - зажимы для проводов затягиваются гайками, требует периодической проверки
• Управление: рычажковый - удобный визуальный индикатор положения (вкл/выкл)
• Моторный привод: да - возможность удалённого включения/отключения через внешний электропривод
• Защита по минимальному напряжению: да - автоматически отключается при снижении напряжения ниже порогового значения
• Срок службы: 15 лет - при соблюдении условий эксплуатации

Совместимость и монтаж

Выключатель ВА66-31 3 полюса 50А 18кА совместим с DIN-рейками типа TS35. Монтаж осуществляется на монтажную плиту - требуется сверление отверстий под крепёж. Для подключения используются однопроволочные медные провода сечением до 25 мм2. Нельзя использовать многожильные провода без наконечников. Убедитесь, что посадочные отверстия соответствуют габаритам корпуса. Моторный привод подключается отдельными клеммами - смотрите схему в руководстве.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2. Отключение при КЗ происходит в пределах установленной отключающей способности 18 кА - это гарантирует сохранность оборудования и безопасность персонала. Защита от минимального напряжения исключает самопроизвольное включение после перебоев в питании.

Преимущества

• Два типа расцепителей обеспечивают надёжную защиту как от кратковременных скачков, так и от долговременной перегрузки
• Наличие моторного привода позволяет интегрировать устройство в системы автоматизации
• Индикация положения рычага - легко определить состояние выключателя без измерений
• Высокая отключающая способность (18 кА) делает его подходящим для мощных промышленных потребителей
• Долгий срок службы - 15 лет - снижает затраты на замену

Ограничения применения

• Не предназначен для работы во влажных средах - степень защиты IP30 не защищает от брызг и пыли
• Не рекомендуется для установки вне помещений или в местах с высокой запылённостью
• Номинальный ток 50 А - нельзя применять в цепях с током выше этого значения
• Диапазон настройки перегрузки указан как 500 А - это ошибка в спецификации: реальная настройка возможна только в рамках 50 А +- допуск, регулировка не предусмотрена
• Отсутствие переключающих контактов - не может использоваться как коммутирующее устройство для управления нагрузкой

Примеры использования

• Щитовая автоматики на производственном конвейере
• Защита трёхфазного двигателя насосной станции
• Распределительный щит в цехе с оборудованием на 380 В
• Система управления с дистанционным управлением через моторный привод

Практические советы

• Перед первым включением проверьте затяжку винтов подключения - ослабление вызывает нагрев и выход из строя
• При использовании моторного привода убедитесь, что источник управления имеет ту же номинальную мощность, что указана в документации
• Не используйте этот выключатель вместо рубильника - он не предназначен для частых операций без нагрузки
• Проверяйте температурный режим вокруг устройства - перегрев снижает эффективность теплового расцепителя
• Для замены - выбирайте аналогичный артикул sav10-3-0050-g, чтобы сохранить совместимость с существующими схемами и шинами
