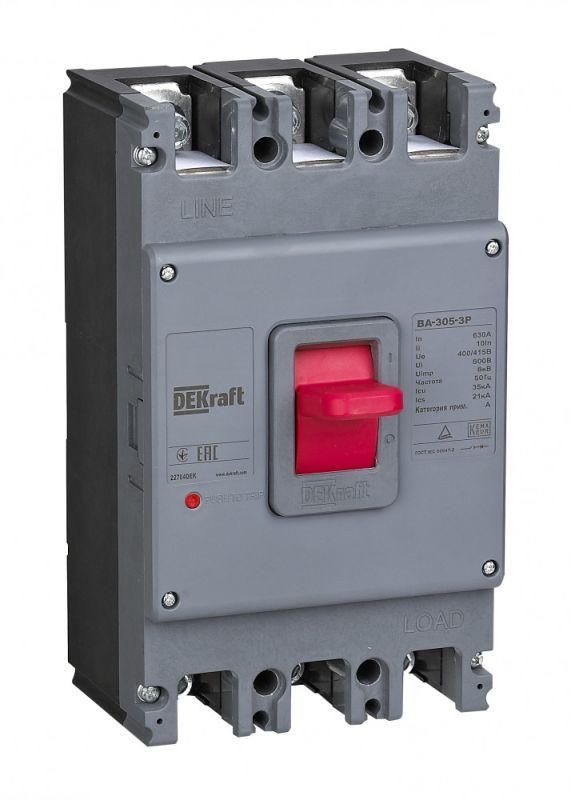

Выключатель автоматический для защиты двигателя 3п 630А 50кА ВА-305 DEKraft 22824DEK APC

Автоматический выключатель силовой для защиты двигателя 3P 630А 50кА ВА-305 - это надёжный коммутационный аппарат серии DEKraft, предназначенный для защиты электродвигателей от перегрузок и коротких замыканий. Устройство подходит для установки в ГРЩ, ВРУ и распределительных щитах промышленных объектов.

Назначение и область применения

Автоматический выключатель силовой для защиты двигателя 3P 630А 50кА ВА-305 используется для защиты трёхфазных электродвигателей мощностью до 300–400 кВт в зависимости от нагрузки. Он обеспечивает отключение цепи при перегрузках и коротких замыканиях, предотвращая повреждение оборудования и аварии. Применяется в системах управления насосами, вентиляторами, конвейерами, компрессорами и другим промышленным оборудованием. Подходит для установки в шкафах ГРЩ, ВРУ, распределительных пунктах на предприятиях, в ЖКХ, на транспорте и в энергообъектах.

Технические характеристики

• Номинальный ток: 630 А - максимальный постоянный ток, который выключатель может проводить длительно без перегрева.
• Количество полюсов: 3 - защищает все три фазы трёхфазной сети.
• Номинальная отключающая способность: 50 кА - способность безопасно отключить цепь при максимальном токе короткого замыкания.
• Номинальное напряжение: 400/415 В - рассчитан на работу в сетях с линейным напряжением 400–415 В переменного тока.
• Тип расцепителя: электромагнитный + тепловой - сочетание быстрого срабатывания при КЗ и медленного реагирования на перегрузку.
• Моторный привод: да - позволяет дистанционно включать и отключать устройство через внешний сигнал (например, от системы управления).
• Конструктивное исполнение: встроенное - предназначен для монтажа внутрь шкафа, без корпуса снаружи.
• Способ монтажа: встраиваемый - закрепляется внутри щита, не требует внешнего кожуха.
• Тип крепления: болтовое - фиксируется на DIN-рейке или платформе с помощью болтов.
• Тип управления: рычаг - ручное управление осуществляется механическим рычагом на лицевой панели.
• Степень защиты: IP20 - защита от доступа пальцами и твёрдыми предметами >12,5 мм; не защищён от воды и пыли.
• Указатель расцепления: да - визуальный индикатор показывает причину отключения (перегрузка или КЗ).

Совместимость и монтаж

Автоматический выключатель силовой для защиты двигателя 3P 630А 50кА ВА-305 совместим со всеми стандартными шкафами и щитами, где предусмотрено место для встраиваемых аппаратов. Для монтажа требуется свободное пространство минимум 150×150 мм вокруг аппарата для теплоотвода и обслуживания. Кабельные входы должны соответствовать сечению до 185 мм2 (медный). Моторный привод подключается к внешней цепи управления через клеммы, указанные в руководстве. Болтовое крепление требует точного соблюдения момента затяжки - не более 10 Нм, чтобы избежать деформации контактов.

Безопасность и стандарты

Автоматический выключатель ВА-305 соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2. Обеспечивает класс отключения C (для двигателей) и имеет сертификат соответствия ЕАС. Устройство прошло проверку на термическую и электродинамическую стойкость при токе короткого замыкания до 50 кА. Индикация расцепления снижает риск ошибочного повторного включения после аварии.

Преимущества

• Высокая отключающая способность (50 кА) - подходит для крупных промышленных объектов с высокими токами КЗ.
• Комбинированный расцепитель - одновременно защищает от перегрузок и коротких замыканий без дополнительных устройств.
• Моторный привод - позволяет интегрировать выключатель в автоматизированную систему управления (SCADA, PLC).
• Индикация причины отключения - ускоряет диагностику и восстановление работы.
• Совместимость с серией DEKraft ВА-300М - легко заменяется другими аппаратами этой серии при модернизации.

Ограничения применения

• Не предназначен для установки вне помещений - степень защиты IP20 исключает использование на улице или в сырых средах.
• Не подходит для защиты осветительных или бытовых нагрузок - оптимизирован только для двигателей.
• Требует регулярного осмотра контактов - при частых операциях включения/отключения возможен износ механизма.
• Не имеет функции дифференциальной защиты - для защиты от утечек тока необходима установка отдельного УЗО.
• Максимальный рабочий ток 630 А - не применяется для систем выше 800 А без параллельного подключения.

Примеры использования

• Защита главного насоса в системе водоснабжения промышленного комплекса.
• Коммутирование вентиляторов в системе вентиляции цеха.
• Подключение конвейера на пищевом производстве с частотным преобразователем.
• Вводной аппарат в распределительном щите завода с несколькими двигателями.
• Секционный выключатель в ГРЩ, обеспечивающий резервирование питания.

Практические советы

• Выбирая автоматический выключатель силовой для защиты двигателя 3P 630А 50кА ВА-305, убедитесь, что номинальный ток двигателя не превышает 630 А, а пусковые токи учитываются в настройке теплового расцепителя.
• При использовании моторного привода подключайте управляющее напряжение согласно схеме в паспорте - обычно 24 В DC или 220 В AC.
• Перед первым запуском проверьте зажимы кабелей - слабый контакт вызывает нагрев и выход из строя.
• Для долгой службы рекомендуется ежегодно проверять состояние контактов и чистоту внутренних элементов.
• Если система работает в условиях частых пусков, рассмотрите возможность установки дополнительного теплового реле для более точной защиты.
